KASTAS
Hydraulik- och Pneumatiktätningar
Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar
Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.
Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)
I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.
Produktfördelar
• Låg friktion, ingen stick-slip
• Kan användas i kombination med annan glidhylstätning eller u-manschett
• Lång livslängd
• Hög glidhastighet
• Stora valmöjlighter till materialkombinationer
MATERIAL |
|
|
|
NBR | 70 SHORE A | NB7001 |
|
PTFE |
| PT6003 |
|
| DRIFTSFÖRHÅLLANDEN |
|
|
MEDIA | Mineralolja (DIN 51524) | HFA och HFB | HFC |
TEMPERATUR | -30 °C | +5 °C | -30 °C |
| +105 °C | +60 °C | +60°C |
TRYCK | ≤400 bar | ≤400 bar | ≤400 bar |
HASTIGHET | ≤5,0 m/s | ≤5,0 m/s | ≤5,0 m/s |

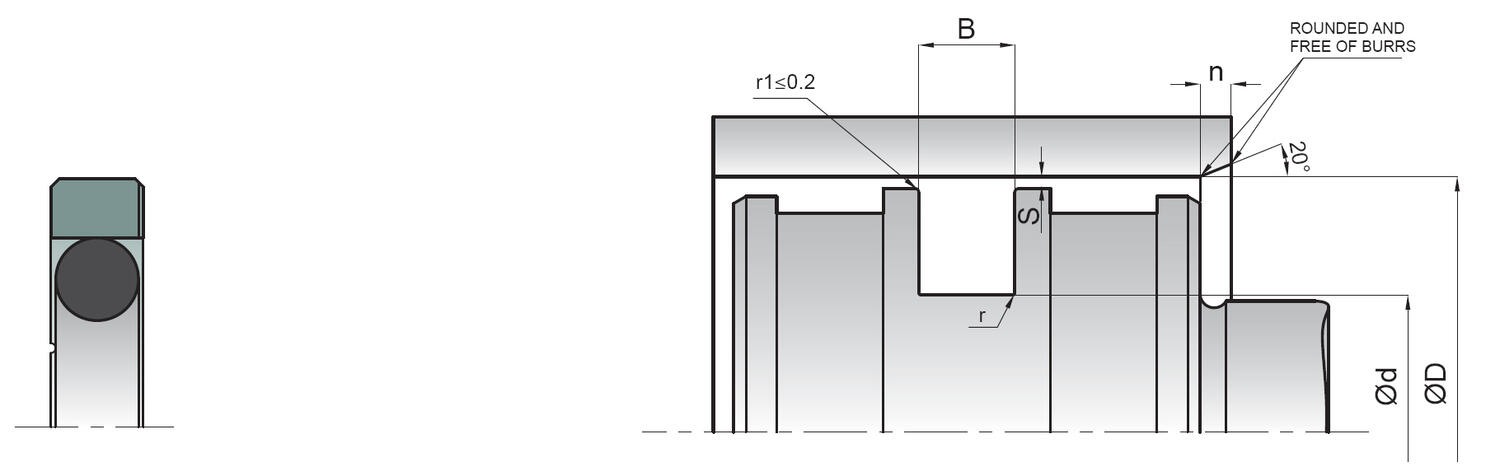

| Innerdiameter d (h9) | 5,1 mm |
|---|---|
| Ytterdiameter D (H8) | 10 mm |
| n | 3 mm |
| Bredd B (-0/+0,2) | 2,2 mm |
|---|---|
| r | 0,4 mm |
Hydraulik- och Pneumatiktätningar
Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar
Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.
Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)
I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.
Produktfördelar
• Låg friktion, ingen stick-slip
• Kan användas i kombination med annan glidhylstätning eller u-manschett
• Lång livslängd
• Hög glidhastighet
• Stora valmöjlighter till materialkombinationer
MATERIAL |
|
|
|
NBR | 70 SHORE A | NB7001 |
|
PTFE |
| PT6003 |
|
| DRIFTSFÖRHÅLLANDEN |
|
|
MEDIA | Mineralolja (DIN 51524) | HFA och HFB | HFC |
TEMPERATUR | -30 °C | +5 °C | -30 °C |
| +105 °C | +60 °C | +60°C |
TRYCK | ≤400 bar | ≤400 bar | ≤400 bar |
HASTIGHET | ≤5,0 m/s | ≤5,0 m/s | ≤5,0 m/s |
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | Innerdiameter d (h9) | Ytterdiameter D (H8) | r | Bredd B (-0/+0,2) | n | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|
10/5.1X2.2 K17 KOLVTÄT.BRONS
Art.nr.
G010005K17
Kopierad :-)
|
5,1 mm
|
10 mm
|
0,4 mm
|
2,2 mm
|
3 mm
|
|
|||
|
12/7.1X2.2 K17 KOLVTÄT. BRONS
Art.nr.
G012007K17
Kopierad :-)
|
7,1 mm
|
12 mm
|
0,4 mm
|
2,2 mm
|
3 mm
|
|
|||
|
15/7.5X3.2 K17 KOLVTÄT.BRONS
Art.nr.
G015007K17
Kopierad :-)
|
7,5 mm
|
15 mm
|
0,5 mm
|
3,2 mm
|
4,5 mm
|
|
|||
|
16/8.5X3.2 K17 KOLVTÄTNING
Art.nr.
G016008K17
Kopierad :-)
|
8,5 mm
|
16 mm
|
0,6 mm
|
3,2 mm
|
4,5 mm
|
|
|||
|
20/12.5X3.2 K17 KOLVTÄTNING
Art.nr.
G020012K17
Kopierad :-)
|
12,5 mm
|
20 mm
|
1,6 mm
|
3,2 mm
|
4,5 mm
|
|
|||
|
22/14.5X3.2 K17 KOLVTÄTNING
Art.nr.
G022014K17
Kopierad :-)
|
14,5 mm
|
22 mm
|
0,6 mm
|
3,2 mm
|
4,5 mm
|
|
|||
|
25/14X4.2 K17 KOLVTÄTNING
Art.nr.
G025014K17
Kopierad :-)
|
14 mm
|
25 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
25/17.5X3.2 K17 KOLVTÄT.BRONS
Art.nr.
G025017K17
Kopierad :-)
|
17,5 mm
|
25 mm
|
0,6 mm
|
3,2 mm
|
4,5 mm
|
|
|||
|
30/22.5X3.2 K17 KOLVTÄTNING
Art.nr.
G030022K17
Kopierad :-)
|
22,5 mm
|
30 mm
|
0,6 mm
|
3,2 mm
|
4,5 mm
|
|
|||
|
32/21X4.2 K17 KOLVTÄTNING
Art.nr.
G032021K17
Kopierad :-)
|
21 mm
|
32 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
32/24.5X3.2 K17 KOLVTÄT. BRONS
Art.nr.
G032024K17
Kopierad :-)
|
24,5 mm
|
32 mm
|
0,6 mm
|
3,2 mm
|
4,5 mm
|
|
|||
|
35/27.5X3.2 K17 KOLVTÄT. BRONS
Art.nr.
G035027K17
Kopierad :-)
|
27,5 mm
|
35 mm
|
0,6 mm
|
3,2 mm
|
4,5 mm
|
|
|||
|
40/24.5X6.3 K17 KOLVTÄT. BRONS
Art.nr.
G040024K17
Kopierad :-)
|
24,5 mm
|
40 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
40/29X4.2 K17 KOLVTÄT.BRONS
Art.nr.
G040029K17
Kopierad :-)
|
29 mm
|
40 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
40/32.5X3.2 K17 KOLVTÄT. BRONS
Art.nr.
G040032K17
Kopierad :-)
|
32,5 mm
|
40 mm
|
0,6 mm
|
3,2 mm
|
6 mm
|
|
|||
|
45/34X4.2 K17 KOLVTÄT. BRONS
Art.nr.
G045034K17
Kopierad :-)
|
34 mm
|
45 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
48/37X4.2 K17 KOLVTÄT. BRONS
Art.nr.
G048037K17
Kopierad :-)
|
37 mm
|
48 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
50/39X4.2 K17 KOLVTÄT.BRONS
Art.nr.
G050039K17
Kopierad :-)
|
39 mm
|
50 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
55/44X4.2 K17 KOLVTÄT.BRONS
Art.nr.
G055044K17
Kopierad :-)
|
44 mm
|
55 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
60/44.5X6.3 K17 KOLVTÄT.BRONS
Art.nr.
G060044K17
Kopierad :-)
|
44,5 mm
|
60 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
60/49X4.2 K17 KOLVTÄT. BRONS
Art.nr.
G060049K17
Kopierad :-)
|
49 mm
|
60 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
63/47.5X6.3 K17 KOLVTÄT. BRONS
Art.nr.
G063047K17
Kopierad :-)
|
47,5 mm
|
63 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
63/52X4.2 K17 KOLVTÄT.BRONS
Art.nr.
G063052K17
Kopierad :-)
|
52 mm
|
63 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
63/55.5X3.2 K17 KOLVTÄT.BRONS
Art.nr.
G063055K17
Kopierad :-)
|
55,5 mm
|
63 mm
|
0,6 mm
|
3,2 mm
|
4,5 mm
|
|
|||
|
65/49.5X6.3 K17 KOLVTÄT. BRONS
Art.nr.
G065049K17
Kopierad :-)
|
49,5 mm
|
65 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
65/54X4.2 K17 KOLVTÄT.BRONS
Art.nr.
G065054K17
Kopierad :-)
|
54 mm
|
65 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
70/54.5X6.3 K17 KOLVTÄT.BRONS
Art.nr.
G070054K17
Kopierad :-)
|
54,5 mm
|
70 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
70/59X4.2 K17 KOLVTÄT.BRONS
Art.nr.
G070059K17
Kopierad :-)
|
59 mm
|
70 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
75/59.5X6.3 K17 KOLVTÄT.BRONS
Art.nr.
G075059K17
Kopierad :-)
|
59,5 mm
|
75 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
75/64X4.2 K17 KOLVTÄT.BRONS
Art.nr.
G075064K17
Kopierad :-)
|
64 mm
|
75 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
80/59X8.1 K17 KOLVTÄT.BRONS
Art.nr.
G080059K17
Kopierad :-)
|
59 mm
|
80 mm
|
1,8 mm
|
8,1 mm
|
10,5 mm
|
|
|||
|
80/64.5X6.3 K17 KOLVTÄT.BRONS
Art.nr.
G080064K17
Kopierad :-)
|
64,5 mm
|
80 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
80/69.5X4.2 K17 KOLVTÄT.BRONS
Art.nr.
G080069K17
Kopierad :-)
|
69 mm
|
80 mm
|
1 mm
|
4,2 mm
|
6 mm
|
|
|||
|
85/69.5X6.3 K17 KOLVTÄT.BRONS
Art.nr.
G085069K17
Kopierad :-)
|
69,5 mm
|
85 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
90/69X8.1 K17 KOLVTÄT.BRONS
Art.nr.
G090069K17
Kopierad :-)
|
69 mm
|
90 mm
|
1,8 mm
|
8,1 mm
|
10,5 mm
|
|
|||
|
90/74.5X6.3 K17 KOLVTÄT.BRONS
Art.nr.
G090074K17
Kopierad :-)
|
74,5 mm
|
90 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
95/79.5X6.3 K17 KOLVTÄT.BRONS.
Art.nr.
G095079K17
Kopierad :-)
|
79,5 mm
|
95 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
100/79X8.1 K17 KOLVTÄT.BRONS
Art.nr.
G100079K17
Kopierad :-)
|
79 mm
|
100 mm
|
1,8 mm
|
8,1 mm
|
10,5 mm
|
|
|||
|
100/84.5X6.3 K17 KOLVTÄT.BRONS
Art.nr.
G100084K17
Kopierad :-)
|
84,5 mm
|
100 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
110/94.5X6.3 K17 KOLVTÄT.BRONS
Art.nr.
G110094K17
Kopierad :-)
|
94,5 mm
|
110 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
115/99.5X6.3 GHH/CN -292 KOLVT
Art.nr.
G115099K17
Kopierad :-)
|
99,5 mm
|
115 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
125/109.5X6.3 K17 KOLVT.BRONS
Art.nr.
G125109K17
Kopierad :-)
|
109,5 mm
|
125 mm
|
1,3 mm
|
6,3 mm
|
8 mm
|
|
|||
|
140/119X8.1 K17 KOLVT.BRONS
Art.nr.
G140119K17
Kopierad :-)
|
119 mm
|
140 mm
|
1,8 mm
|
8,1 mm
|
10,5 mm
|
|
|||
|
150/129X8.1 K17 KOLVT.BRONS
Art.nr.
G150129K17
Kopierad :-)
|
129 mm
|
150 mm
|
1,8 mm
|
8,1 mm
|
10,5 mm
|
|
|||
|
160/139X8.1 K17 KOLVT.BRONS
Art.nr.
G160139K17
Kopierad :-)
|
139 mm
|
160 mm
|
1,8 mm
|
8,1 mm
|
10,5 mm
|
|
|||
|
180/159X8.1 K17 KOLVT.BRONS
Art.nr.
G180159K17
Kopierad :-)
|
159 mm
|
180 mm
|
1,8 mm
|
8,1 mm
|
10,5 mm
|
|
|||
|
220/204.9X6.3 K17 KOLVT.FPM
Art.nr.
G22020406K17V
Kopierad :-)
|
204,9 mm
|
220 mm
|
1,8 mm
|
6,3 mm
|
10,5 mm
|
|
|||
|
250/229X8.1 K17 KOLVT.BRONS
Art.nr.
G250229K17
Kopierad :-)
|
229 mm
|
250 mm
|
1,8 mm
|
8,1 mm
|
10,5 mm
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj en variant i listan
