LS
Ledlager är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan stål/stål är behandlad med smörjmedel för enkel inkörning. För att underlätta smörjning har produkten ett spår och smörjhål i inner- och ytterring. Smörjning krävs bl a för att minska friktionen och öka lagrets livslängd.
EFFEKTIVARE TÄTNINGSKONSTRUKTION –2GS FÖR LEDLAGER
Vi kanleverera ledlager tätade med en mycket effektiv 3-läppstätning med beteckningen -2GS, en tätningskonstruktion speciellt lämpad för applikationer i svåra och smutsiga miljöer.
Denna tätning garanterar då en maximal lagerlivslängd, avsevärt längre jämfört med en standardtätning.
| x |
Ledlager och länkhuvuden
Konstruktionsunderlag
Axel
Rekommenderade toleranser
Montering
| Lagertyp | |
Lagret axiellt skjutbart | Kräver underhåll | Underhållsfri |
Lagret fixerat | m6 | k6 |
Lagerhus
Rekommenderade toleranser
Montering | Lagertyp | |
Lätt last lagret axiellt skjutbart | H7 | H7 |
Tung last lagret fixerat | M7 | K7 |
Lagerhuset i lätta legeringar | N7 | M7 |
MONTERING
Vid montering skall slitsen inte placeras där lasten angriper. (Rek. 90 ˚ lastriktningen)
x
MONTERINGSEXEMPEL
När ledlagret monteras i lagerhuset skall lasten anbringas på ytterringen
När ledlagret monteras på axeln skall lasten anbringas på innerringen. Samtidig montering i lagerhuset och på axeln är möjlig då lasten anbringas på både inner- och ytterring.
Att tänka på
| 3831_C (mm) | 10 |
|---|---|
| a | 16 mm |
| B | 16 mm |
| d (innerdiameter) | 15 mm |
| D (ytterdiameter) | 30 mm |
| dk | 25 mm |
| Dyn (Dynamiskt bärighetstal) | 21 |
|---|---|
| r1s min | 0,3 mm |
| rs min | 0,3 mm |
| Stat (Statiskt bärighetstal) | 106 |
| Vikt | 0,048 kg |
Ledlager är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan stål/stål är behandlad med smörjmedel för enkel inkörning. För att underlätta smörjning har produkten ett spår och smörjhål i inner- och ytterring. Smörjning krävs bl a för att minska friktionen och öka lagrets livslängd.
EFFEKTIVARE TÄTNINGSKONSTRUKTION –2GS FÖR LEDLAGER
Vi kanleverera ledlager tätade med en mycket effektiv 3-läppstätning med beteckningen -2GS, en tätningskonstruktion speciellt lämpad för applikationer i svåra och smutsiga miljöer.
Denna tätning garanterar då en maximal lagerlivslängd, avsevärt längre jämfört med en standardtätning.
| x |
Ledlager och länkhuvuden
Konstruktionsunderlag
Axel
Rekommenderade toleranser
Montering
| Lagertyp | |
Lagret axiellt skjutbart | Kräver underhåll | Underhållsfri |
Lagret fixerat | m6 | k6 |
Lagerhus
Rekommenderade toleranser
Montering | Lagertyp | |
Lätt last lagret axiellt skjutbart | H7 | H7 |
Tung last lagret fixerat | M7 | K7 |
Lagerhuset i lätta legeringar | N7 | M7 |
MONTERING
Vid montering skall slitsen inte placeras där lasten angriper. (Rek. 90 ˚ lastriktningen)
x
MONTERINGSEXEMPEL
När ledlagret monteras i lagerhuset skall lasten anbringas på ytterringen
När ledlagret monteras på axeln skall lasten anbringas på innerringen. Samtidig montering i lagerhuset och på axeln är möjlig då lasten anbringas på både inner- och ytterring.
Att tänka på
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|

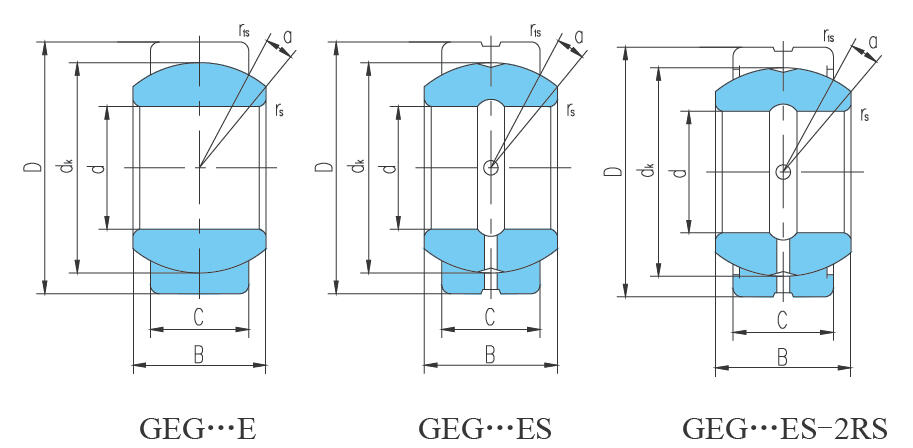

| Varianter | Nedladdning av CAD | 3831_C (mm) | a | B | d (innerdiameter) | D (ytterdiameter) | dk | Dyn (Dynamiskt bärighetstal) | r1s min | rs min | Stat (Statiskt bärighetstal) | Vikt | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LEDLAGER LS
Art.nr.
GEG15ES-2RS
Kopierad :-)
|
10
|
16 mm
|
16 mm
|
15 mm
|
30 mm
|
25 mm
|
21
|
0,3 mm
|
0,3 mm
|
106
|
0,048 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG17ES-2RS
Kopierad :-)
|
12
|
19 mm
|
20 mm
|
17 mm
|
35 mm
|
29 mm
|
30
|
0,3 mm
|
0,3 mm
|
146
|
0,08 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG20ES-2RS
Kopierad :-)
|
16
|
17 mm
|
25 mm
|
20 mm
|
42 mm
|
35,5 mm
|
48
|
0,6 mm
|
0,3 mm
|
240
|
0,152 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG25ES-2RS
Kopierad :-)
|
18
|
17 mm
|
28 mm
|
25 mm
|
47 mm
|
40,7 mm
|
62
|
0,6 mm
|
0,6 mm
|
310
|
0,199 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG30ES-2RS
Kopierad :-)
|
20
|
17 mm
|
32 mm
|
30 mm
|
55 mm
|
47 mm
|
79
|
1 mm
|
0,6 mm
|
399
|
0,296 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG35ES-2RS
Kopierad :-)
|
22
|
16 mm
|
35 mm
|
35 mm
|
62 mm
|
53 mm
|
99
|
1 mm
|
0,6 mm
|
495
|
0,402 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG40ES-2RS
Kopierad :-)
|
25
|
17 mm
|
40 mm
|
40 mm
|
68 mm
|
60 mm
|
127
|
1 mm
|
0,6 mm
|
637
|
0,535 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG45ES-2RS
Kopierad :-)
|
28
|
15 mm
|
43 mm
|
45 mm
|
75 mm
|
66 mm
|
156
|
1 mm
|
0,6 mm
|
780
|
0,698 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG50ES-2RS
Kopierad :-)
|
36
|
17 mm
|
56 mm
|
50 mm
|
90 mm
|
80 mm
|
245
|
1 mm
|
0,6 mm
|
1220
|
1,42 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG60ES-2RS
Kopierad :-)
|
40
|
17 mm
|
63 mm
|
60 mm
|
105 mm
|
92 mm
|
313
|
1 mm
|
1 mm
|
1560
|
2,09 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG70ES-2RS
Kopierad :-)
|
45
|
16 mm
|
70 mm
|
70 mm
|
120 mm
|
105 mm
|
400
|
1 mm
|
1 mm
|
2000
|
3,01 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG80ES-2RS
Kopierad :-)
|
50
|
14 mm
|
75 mm
|
80 mm
|
130 mm
|
115 mm
|
488
|
1 mm
|
1 mm
|
2440
|
3,61 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG90ES-2RS
Kopierad :-)
|
55
|
15 mm
|
85 mm
|
90 mm
|
150 mm
|
130 mm
|
607
|
1 mm
|
1 mm
|
3030
|
5,5 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG100ES-2RS
Kopierad :-)
|
55
|
14 mm
|
85 mm
|
100 mm
|
160 mm
|
140 mm
|
654
|
1 mm
|
1 mm
|
3270
|
6,04 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG140ES-2RS
Kopierad :-)
|
80
|
16 mm
|
130 mm
|
140 mm
|
230 mm
|
200 mm
|
1360
|
1 mm
|
1 mm
|
6800
|
18,9 kg
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj en variant i listan
