LS
Länkhuvud är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan består av stål-hårdkrom och PTFE-komposit. Produkten är underhållsfri och ska ej smörjas tack vare att PTFE-partiklar avges under drift. Smörjning förkortar livslängden på lagret.

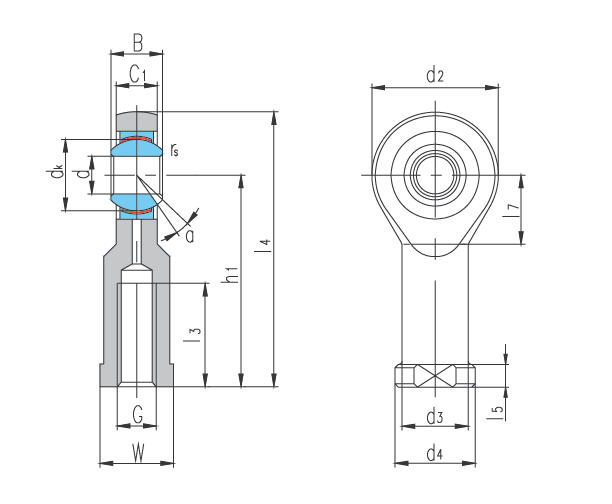

| a | 9 mm |
|---|---|
| B | 9 mm |
| C1 | 7,5 mm |
| d (innerdiameter) | 6 mm |
| d4 | 13 mm |
| dk | 12,7 mm |
| Dyn (Dynamiskt bärighetstal) | 4.7 |
| h1 | 30 mm |
| I3 min | 9 mm |
| I4 | 40 mm |
|---|---|
| I5 | 5 mm |
| I7 | 11 mm |
| rs min | 0,3 mm |
| Stat (Statiskt bärighetstal) | 5.2 |
| W | 10 mm |
| Vikt | 0,025 kg |
Länkhuvud är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan består av stål-hårdkrom och PTFE-komposit. Produkten är underhållsfri och ska ej smörjas tack vare att PTFE-partiklar avges under drift. Smörjning förkortar livslängden på lagret.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | a | B | C1 | d (innerdiameter) | d4 | dk | Dyn (Dynamiskt bärighetstal) | h1 | I3 min | I4 | I5 | I7 | rs min | Stat (Statiskt bärighetstal) | W | Vikt | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LÄNKHUVUD LS
Art.nr.
SIJK06C
Kopierad :-)
|
9 mm
|
9 mm
|
7,5 mm
|
6 mm
|
13 mm
|
12,7 mm
|
4.7
|
30 mm
|
9 mm
|
40 mm
|
5 mm
|
11 mm
|
0,3 mm
|
5.2
|
10 mm
|
0,025 kg
|
|
|||
|
LÄNKHUVUD LS
Art.nr.
SIJK08C
Kopierad :-)
|
12 mm
|
12 mm
|
9,5 mm
|
8 mm
|
16 mm
|
15,88 mm
|
7.6
|
36 mm
|
12 mm
|
48 mm
|
5 mm
|
13 mm
|
0,3 mm
|
8.1999999999999993
|
12,5 mm
|
0,047 kg
|
|
|||
|
LÄNKHUVUD LS
Art.nr.
SIJK12C
Kopierad :-)
|
12 mm
|
16 mm
|
12,5 mm
|
12 mm
|
22 mm
|
22,23 mm
|
14
|
50 mm
|
18 mm
|
67 mm
|
6,5 mm
|
18 mm
|
0,3 mm
|
19
|
17,5 mm
|
0,14 kg
|
|
|||
|
LÄNKHUVUD LS
Art.nr.
SIJK14C
Kopierad :-)
|
14 mm
|
19 mm
|
14,5 mm
|
14 mm
|
25 mm
|
25,4 mm
|
19
|
57 mm
|
21 mm
|
76 mm
|
8 mm
|
20 mm
|
0,3 mm
|
24
|
20 mm
|
0,2 kg
|
|
|||
|
LÄNKHUVUD LS
Art.nr.
SIJK16C
Kopierad :-)
|
14 mm
|
21 mm
|
15,5 mm
|
16 mm
|
27 mm
|
28,58 mm
|
23
|
64 mm
|
24 mm
|
85 mm
|
8 mm
|
21 mm
|
0,3 mm
|
29
|
22 mm
|
0,25 kg
|
|
|||
|
LÄNKHUVUD LS
Art.nr.
SIJK20C
Kopierad :-)
|
14 mm
|
25 mm
|
18,5 mm
|
20 mm
|
34 mm
|
34,93 mm
|
34
|
77 mm
|
30 mm
|
102 mm
|
10 mm
|
25 mm
|
0,6 mm
|
40
|
27,5 mm
|
0,43 kg
|
|
