LS
Ledlager är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan består av stål och PTFE-väv. Produkten är underhållsfri och ska ej smörjas tack vare att PTFE-partiklar avges under drift. Smörjning förkortar livslängden på lagret.

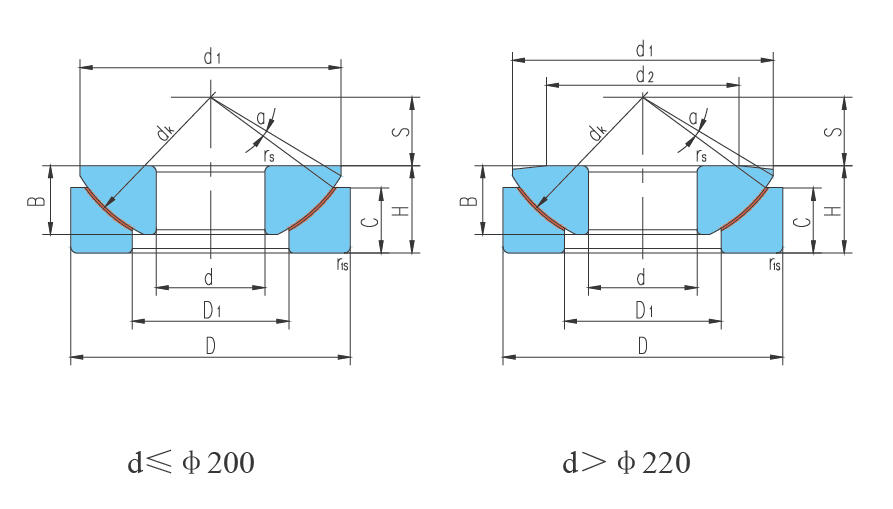

| 3831_C (mm) | 19 |
|---|---|
| B | 19 mm |
| d (innerdiameter) | 30 mm |
| D (ytterdiameter) | 75 mm |
| dk | 82 mm |
|---|---|
| H | 26 mm |
Ledlager är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan består av stål och PTFE-väv. Produkten är underhållsfri och ska ej smörjas tack vare att PTFE-partiklar avges under drift. Smörjning förkortar livslängden på lagret.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | 3831_C (mm) | B | d (innerdiameter) | D (ytterdiameter) | dk | H | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|
AXIALLEDLAGER LS
Art.nr.
GX30T
Kopierad :-)
|
19
|
19 mm
|
30 mm
|
75 mm
|
82 mm
|
26 mm
|
|
|||
|
AXIALLEDLAGER LS
Art.nr.
GX35T
Kopierad :-)
|
20.7
|
22 mm
|
35 mm
|
90 mm
|
98 mm
|
28 mm
|
|
|||
|
AXIALLEDLAGER LS
Art.nr.
GX45T
Kopierad :-)
|
25.5
|
31 mm
|
45 mm
|
120 mm
|
128 mm
|
36,5 mm
|
|
|||
|
AXIALLEDLAGER LS
Art.nr.
GX120T
Kopierad :-)
|
50
|
53,5 mm
|
120 mm
|
230 mm
|
250 mm
|
64 mm
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj en variant i listan
