TR
Användningsområde
TR insatslager till lagerenheter är av samma typ som spårkullager 62-63 serien. De har sfärisk ytterdiameter för att få en självinställande funktion i huset som kompenserar för snedställningar. Den förlängda innerringen som finns på vissa typer underlättar vid montering och för att kunna låsa fast lagret på axeln med stoppskruv eller exentrisk låsring. Det finns även med koniskt hål för montering med passande klämhylsa. Tätningen av nitril, täcks av en avkastarbricka för att skydda mot yttre påverkan. Denna tätning fungerar som en spalttätning. Det finns även 3-läppstätning för riktigt tuffa och orena miljöer, denna tätning medför högre friktion vilket innebär den inte klarar lika höga hastigheter.
För att förenkla montering har insatslager plustolerans i lagrets axelhål. Lagret fästs på axel med antingen stoppskruvar i innerringen, låsring eller klämhylsa. Lagren har C3 glapp som standard. Normal arbetstemperatur är -20 °C till +100 °C, kontinuerlig drift över 70 °C reduceras livslängden på smörjmedelet. Inneringen är avhärdad vid området runt stoppskruven för att minimera spänning och sprickbildning vid montering på axel.
Bärigheten hos en lagerenhet i gjutjärn bestäms av insatslagret.
Vid montering, var noggrann med uppriktning mellan husen. Snedställning medför minskad livslängd.

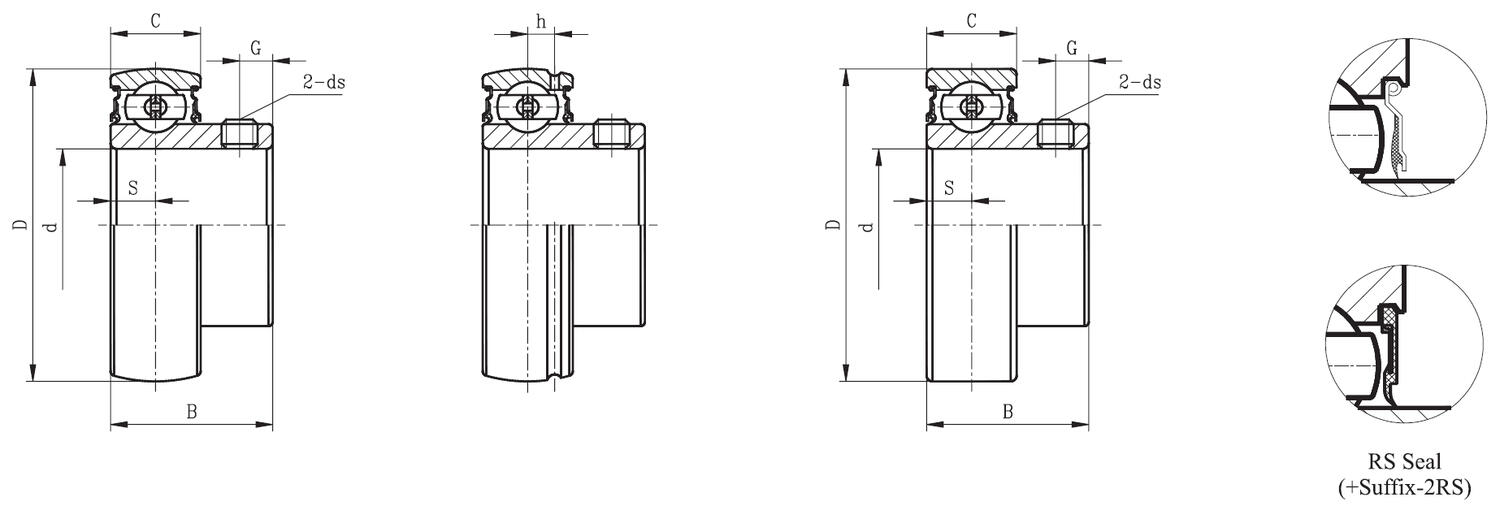

| B | 22 mm |
|---|---|
| C | 12 mm |
| D | 40 mm |
| d (innerdiameter) | 12 mm |
| ds | M5x0,8 |
| Dyn Cr (Dynamiskt bärighetstal) | 9550 N |
| G | 4 mm |
|---|---|
| h | 3,6 mm |
| S | 6 mm |
| Stat (Statiskt bärighetstal) | 4780 |
| Vikt | 0,1 kg |
Användningsområde
TR insatslager till lagerenheter är av samma typ som spårkullager 62-63 serien. De har sfärisk ytterdiameter för att få en självinställande funktion i huset som kompenserar för snedställningar. Den förlängda innerringen som finns på vissa typer underlättar vid montering och för att kunna låsa fast lagret på axeln med stoppskruv eller exentrisk låsring. Det finns även med koniskt hål för montering med passande klämhylsa. Tätningen av nitril, täcks av en avkastarbricka för att skydda mot yttre påverkan. Denna tätning fungerar som en spalttätning. Det finns även 3-läppstätning för riktigt tuffa och orena miljöer, denna tätning medför högre friktion vilket innebär den inte klarar lika höga hastigheter.
För att förenkla montering har insatslager plustolerans i lagrets axelhål. Lagret fästs på axel med antingen stoppskruvar i innerringen, låsring eller klämhylsa. Lagren har C3 glapp som standard. Normal arbetstemperatur är -20 °C till +100 °C, kontinuerlig drift över 70 °C reduceras livslängden på smörjmedelet. Inneringen är avhärdad vid området runt stoppskruven för att minimera spänning och sprickbildning vid montering på axel.
Bärigheten hos en lagerenhet i gjutjärn bestäms av insatslagret.
Vid montering, var noggrann med uppriktning mellan husen. Snedställning medför minskad livslängd.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | B | C | D | d (innerdiameter) | ds | Dyn Cr (Dynamiskt bärighetstal) | G | h | S | Stat (Statiskt bärighetstal) | Vikt | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
INSATSLAGER TR
Art.nr.
SB201#
Kopierad :-)
|
22 mm
|
12 mm
|
40 mm
|
12 mm
|
M5x0,8
|
9550 N
|
4 mm
|
3,6 mm
|
6 mm
|
4780
|
0,1 kg
|
|
|||
|
INSATSLAGER TR
Art.nr.
SB202#
Kopierad :-)
|
22 mm
|
12 mm
|
40 mm
|
15 mm
|
M5x0,8
|
9550 N
|
4 mm
|
3,6 mm
|
6 mm
|
4780
|
0,1 kg
|
|
|||
|
INSATSLAGER TR
Art.nr.
SB203#
Kopierad :-)
|
22 mm
|
12 mm
|
40 mm
|
17 mm
|
M5x0,8
|
9550 N
|
4 mm
|
3,6 mm
|
6 mm
|
4780
|
0,1 kg
|
|
|||
|
INSATSLAGER TR
Art.nr.
SB204#
Kopierad :-)
|
25 mm
|
14 mm
|
47 mm
|
20 mm
|
M6x1
|
12800 N
|
5 mm
|
4 mm
|
7 mm
|
6650
|
0,14 kg
|
|
|||
|
INSATSLAGER TR
Art.nr.
SB205#
Kopierad :-)
|
27 mm
|
15 mm
|
52 mm
|
25 mm
|
M6x1
|
14000 N
|
5,5 mm
|
4,3 mm
|
7,5 mm
|
7880
|
0,17 kg
|
|
|||
|
INSATSLAGER TR
Art.nr.
SB206#
Kopierad :-)
|
30 mm
|
16 mm
|
62 mm
|
30 mm
|
M6x1
|
19500 N
|
6 mm
|
5 mm
|
8 mm
|
11200
|
0,26 kg
|
|
|||
|
INSATSLAGER TR
Art.nr.
SB207#
Kopierad :-)
|
32 mm
|
17 mm
|
72 mm
|
35 mm
|
M6x1
|
25700 N
|
6,5 mm
|
5,7 mm
|
8,5 mm
|
15200
|
0,39 kg
|
|
|||
|
Art.nr.
SB208#
Kopierad :-)
|
34 mm
|
18 mm
|
80 mm
|
40 mm
|
M8x1
|
29600 N
|
7 mm
|
6,2 mm
|
9 mm
|
18200
|
0,54 kg
|
|
|||
|
Art.nr.
SB209#
Kopierad :-)
|
41,2 mm
|
19 mm
|
85 mm
|
45 mm
|
M8x1
|
31850 N
|
8,2 mm
|
6,5 mm
|
10,2 mm
|
20800
|
0,68 kg
|
|
|||
|
Art.nr.
SB210#
Kopierad :-)
|
43,5 mm
|
20 mm
|
90 mm
|
50 mm
|
M8x1
|
35100 N
|
9,2 mm
|
6,5 mm
|
10,9 mm
|
23200
|
0,8 kg
|
|
|||
|
Art.nr.
SB211#
Kopierad :-)
|
45,3 mm
|
23 mm
|
100 mm
|
55 mm
|
M8x1
|
43550 N
|
9,8 mm
|
7,2 mm
|
11,8 mm
|
29200
|
1 kg
|
|
|||
|
Art.nr.
SB212#
Kopierad :-)
|
53,7 mm
|
24 mm
|
110 mm
|
60 mm
|
M10x1,25
|
47800 N
|
9,8 mm
|
8 mm
|
14,9 mm
|
32800
|
1,3 kg
|
|
