KASTAS
Hydraulik- och Pneumatiktätningar
Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar
Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.
Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)
I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.
Produktfördelar
• God tätningsprestanda vid låga tryck beror på förspänning av fjädrar
• Lång livslängd
• Används även i pneumatiska system
• Enkel och snabb montering
MATERIAL |
|
|
|
|
NBR | 90 SHORE A | NB9001 |
|
|
STÅL | ST 37 | FE9901 |
|
|
ROSTFRITT STÅL |
| CN9901 |
|
|
| DRIFTSFÖRHÅLLANDEN |
|
|
|
MEDIA | Mineral oils | HFA ve | HFC | Compressed Air |
| (DIN 51524) | HFB |
|
|
|
|
|
|
|
TEMPERATUR | -30°C | +5°C | -30°C | -30°C |
| +105°C | +60°C | +60°C | +105°C |
HASTIGHET | ≤0.5 m/sn | ≤0.5 m/sn | ≤0.5 m/sn |
|
Hydraulik- och Pneumatiktätningar
Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar
Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.
Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)
I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.
Produktfördelar
• God tätningsprestanda vid låga tryck beror på förspänning av fjädrar
• Lång livslängd
• Används även i pneumatiska system
• Enkel och snabb montering
MATERIAL |
|
|
|
|
NBR | 90 SHORE A | NB9001 |
|
|
STÅL | ST 37 | FE9901 |
|
|
ROSTFRITT STÅL |
| CN9901 |
|
|
| DRIFTSFÖRHÅLLANDEN |
|
|
|
MEDIA | Mineral oils | HFA ve | HFC | Compressed Air |
| (DIN 51524) | HFB |
|
|
|
|
|
|
|
TEMPERATUR | -30°C | +5°C | -30°C | -30°C |
| +105°C | +60°C | +60°C | +105°C |
HASTIGHET | ≤0.5 m/sn | ≤0.5 m/sn | ≤0.5 m/sn |
|
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | Pris/enhet | ||
|---|---|---|---|---|

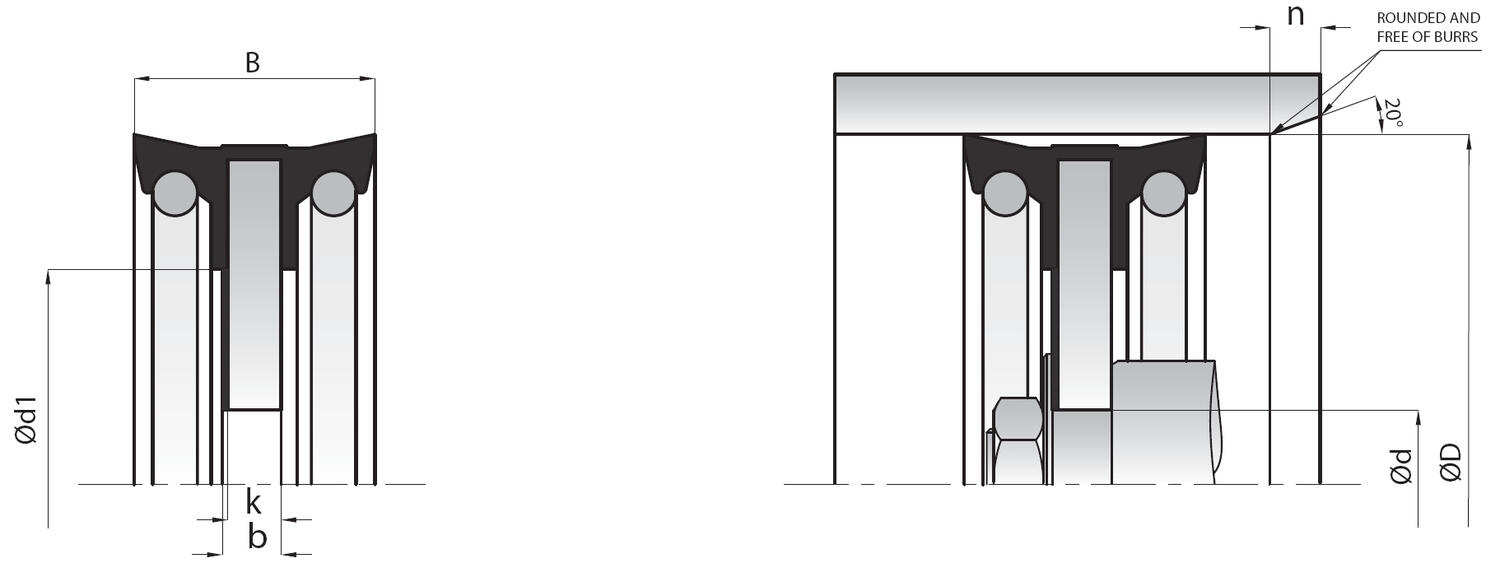

45X10X25 T-DUO KOLVTÄTNING
Art.nr.
TD0451025
Kopierad :-)
|
|
|||
|
50X10X25 T-DUO KOLVTÄTNING
Art.nr.
TD0501025
Kopierad :-)
|
|
|||
|
60X12X27 T-DUO KOLVTÄTNING
Art.nr.
TD0601227
Kopierad :-)
|
|
|||
|
65X12X25 K26 KOLVTÄTNING
Art.nr.
TDH0651225
Kopierad :-)
|
|
|||
|
70X12X30 T-DUO KOLVTÄTNING
Art.nr.
TD0701230
Kopierad :-)
|
|
|||
|
80X12X30 T-DUO KOLVTÄTNING
Art.nr.
TD0801230
Kopierad :-)
|
|
|||
|
100X12X35 T-DUO KOLVTÄTNING
Art.nr.
TD1001235
Kopierad :-)
|
|
|||
|
120X20X40 T-DUO KOLVTÄTNING
Art.nr.
TD1202040
Kopierad :-)
|
|
|||
|
125X20X40 T-DUO KOLVTÄTNING
Art.nr.
TD1252040
Kopierad :-)
|
|
|||
|
130X20X40 T-DUO KOLVTÄTNING
Art.nr.
TD1302040
Kopierad :-)
|
|
|||
|
140X20X40 T-DUO KOLVTÄTNING
Art.nr.
TD1402040
Kopierad :-)
|
|
|||
|
150X20X40 T-DUO KOLVTÄTNING
Art.nr.
TD1502040
Kopierad :-)
|
|
|||
|
160X20X40 T-DUO KOLVTÄTNING
Art.nr.
TD1602040
Kopierad :-)
|
|
|||
|
200X20X40 T-DUO KOLVTÄTNING
Art.nr.
TD2002040
Kopierad :-)
|
|
|||
|
250X30X40 K26 KOLVTÄTNING
Art.nr.
TDH2503040
Kopierad :-)
|
|
