KASTAS

Kolvstångstätning K37

Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.

Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar

Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)

I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.

Produktfördelar
• Bra tätningsfunktion även med dåliga ytor
• Förstärkt vävarmerat nitrilgummi förhindrar extrudering
• Bra tätning vid låga tryck

Teknisk data MATERIAL
NBR	80 SHORE A	NB8801
VÄVARMERAD NBR		NB8008
POM		NB9901
	DRIFTSFÖRHÅLLANDEN
MEDIA	Mineralolja (DIN 51524)	HFA och HFB	HFC
TEMPERATUR	-30 °C	+5 °C	-30 °C
	+105 °C	+60 °C	+60 °C
TRYCK	≤400 bar	≤400 bar	≤400 bar
HASTIGHET	≤0,5 m/s	≤0,5 m/s	≤0,5 m/s

Läs mer

Manschett med symmetrisk profil och back-up ring, vävarmerat NBR
Används som kolvstångstätning
Temperaturområde från -30ºC till +105ºC
Tryck max 400 bar
Hastighet max 0,5 m per sekund

Vald variant

Spara som PDF

Teknisk data

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

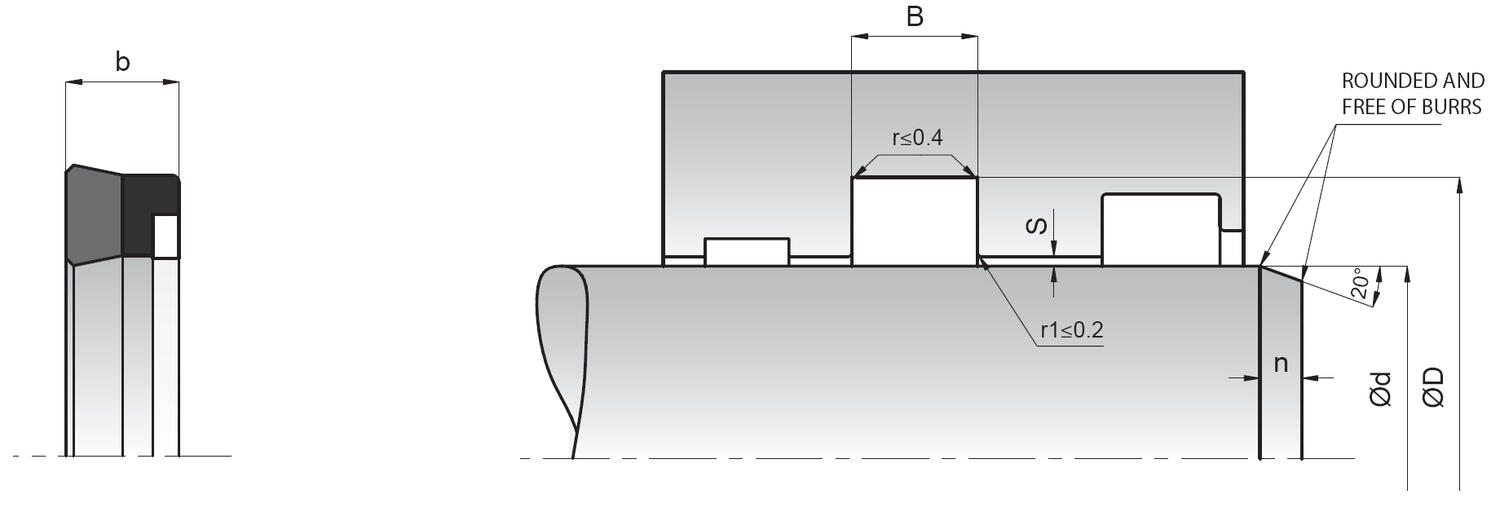

Bredd b	6,2 mm
Bredd B (-0/+0,2)	6,5 mm
Innerdiameter d (f8)	6 mm

n	5 mm
Ytterdiameter D (H9)	14 mm

Nedladdning av CAD

00601406K37

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

Mått och inkopplingar

Produktbeskrivning

Teknisk data MATERIAL
NBR	80 SHORE A	NB8801
VÄVARMERAD NBR		NB8008
POM		NB9901
	DRIFTSFÖRHÅLLANDEN
MEDIA	Mineralolja (DIN 51524)	HFA och HFB	HFC
TEMPERATUR	-30 °C	+5 °C	-30 °C
	+105 °C	+60 °C	+60 °C
TRYCK	≤400 bar	≤400 bar	≤400 bar
HASTIGHET	≤0,5 m/s	≤0,5 m/s	≤0,5 m/s

Tillbehör

TechKnow - kunskap, kundcase och företagsnytt

ROX SNR - plåttätat sfäriskt rullager NTN Europe

Produktnytt

Över 30 års samarbete med NTN Europe

Varianter	Bredd b	Bredd B (-0/+0,2)	Innerdiameter d (f8)	n	Ytterdiameter D (H9)
6x14x6.5 K37 KOLVSTÅNGSTÄT. Art.nr. 00601406K37 Kopierad :-)	6,2 mm	6,5 mm	6 mm	5 mm	14 mm
20X30X08 K37 KOLVSTÅNGSTÄT. Art.nr. 02003008K37 Kopierad :-)	7,7 mm	8 mm	20 mm	5 mm	30 mm
20X27X06 K37 KOLVSTÅNGSTÄT. Art.nr. 02002706K37 Kopierad :-)	5,7 mm	6 mm	20 mm	5 mm	27 mm
25x38x9.5 K37 Art.nr. 02503809K37 Kopierad :-)	7,7 mm	9,5 mm	25 mm	5 mm	38 mm
25x33x6 K37 KOLVSTÅNGSTÄT. Art.nr. 02503306K37 Kopierad :-)	5,7 mm	6 mm	25 mm	5 mm	33 mm
25x35x8 K37 KOLVSTÅNGSTÄT. Art.nr. 02503508K37 Kopierad :-)	7 mm	8 mm	25 mm	5 mm	35 mm
28x41x9.5 K37 STÅNGTÄTNING Art.nr. 02804109K37 Kopierad :-)	9,2 mm	9,5 mm	28 mm	5 mm	41 mm
28X40X9.5 K37 KOLVSTÅNGSTÄT. Art.nr. 02804009K37 Kopierad :-)	9,2 mm	9,5 mm	28 mm	5 mm	40 mm
30x40x10.5 K37 Art.nr. 03004011K37 Kopierad :-)	10,2 mm	10,5 mm	30 mm	5 mm	40 mm
30x38x6.5 K37 Art.nr. 03003806K37 Kopierad :-)	6,2 mm	6,5 mm	30 mm	5 mm	38 mm
30x40x7 K37 Art.nr. 03004007K37 Kopierad :-)	6,7 mm	7 mm	30 mm	5 mm	40 mm
30X45X09 K37 STÅNGTÄTNING Art.nr. 03004509K37 Kopierad :-)	8,7 mm	9 mm	30 mm	5 mm	45 mm
32x40x9 K37 Art.nr. 03204008K37 Kopierad :-)	8,7 mm	9 mm	32 mm	5 mm	40 mm
35x45x10.5 K37 Art.nr. 03504511K37 Kopierad :-)	10,2 mm	10,5 mm	35 mm	5 mm	45 mm
35x50x10.5 K37 Art.nr. 03505011K37 Kopierad :-)	10,2 mm	10,5 mm	35 mm	5 mm	50 mm
36X48X09.5 K37 STÅNGTÄTNING Art.nr. 03604809K37 Kopierad :-)	9,2 mm	9,5 mm	36 mm	5 mm	48 mm
40x50x10.5 K37 Art.nr. 04005011K37 Kopierad :-)	10,2 mm	10,5 mm	40 mm	5 mm	50 mm
40x55x10.5 K37 Art.nr. 04005511K37 Kopierad :-)	10,2 mm	10,5 mm	40 mm	5 mm	55 mm
40X48X6.5 K37 Art.nr. 04004806K37 Kopierad :-)	6,2 mm	6,5 mm	40 mm	5 mm	48 mm
45X55X10.5 K37 Art.nr. 04505511K37 Kopierad :-)	10,2 mm	10,5 mm	45 mm	5 mm	55 mm
45X60X10.5 K37 Art.nr. 04506011K37 Kopierad :-)	10,2 mm	10,5 mm	45 mm	5 mm	60 mm
45X55X07.5 K37 KOLVSTÅNGSTÄT. Art.nr. 04505507K37 Kopierad :-)	7,7 mm	8 mm	45 mm	5 mm	55 mm
45x57x10 K37 Art.nr. 04505709K37 Kopierad :-)	9,7 mm	10 mm	45 mm	5 mm	57 mm
50X65X10.5 K37 KOLVSTÅNGSTÄT. Art.nr. 05006511K37 Kopierad :-)	10,2 mm	10,5 mm	50 mm	5 mm	65 mm
50X62X10 K37 Art.nr. 05006209K37 Kopierad :-)	9,7 mm	10 mm	50 mm	5 mm	62 mm
50X60X10 K37 KOLVSTÅNGSTÄT. Art.nr. 05006010K37 Kopierad :-)	10,2 mm	10,5 mm	50 mm	5 mm	60 mm
50X70X14 K37 STÅNGTÄTNING Art.nr. 05007014K37 Kopierad :-)	14 mm	14 mm	50 mm	5 mm	70 mm
55X65X10.5 K37 KOLVSTÅNGSTÄT. Art.nr. 05506511K37 Kopierad :-)	10,2 mm	10,5 mm	55 mm	5 mm	65 mm
60X70X10.5 K37 Art.nr. 06007011K37 Kopierad :-)	10,2 mm	10,5 mm	60 mm	5 mm	70 mm
60X70X12.5 K37 KOLVSTÅNGSTÄT. Art.nr. 06007012K37 Kopierad :-)	12,2 mm	12,5 mm	60 mm	5 mm	70 mm
60X80X14 K37 KOLVSTÅNGSTÄT. Art.nr. 06008014K37 Kopierad :-)	13,7 mm	14 mm	60 mm	5 mm	80 mm
60X75X13 K37 KOLVSTÅNGSTÄT. Art.nr. 06007512K37 Kopierad :-)	12,7 mm	13 mm	60 mm	5 mm	75 mm
65X80X12.5 K37 KOLVSTÅNGSTÄT. Art.nr. 06508012K37 Kopierad :-)	12,2 mm	12,5 mm	65 mm	5 mm	80 mm
65X75X12.5 K37 KOLVSTÅNGSTÄT. Art.nr. 06507513K37 Kopierad :-)	12,2 mm	12,5 mm	65 mm	5 mm	75 mm
65X77X9.6 K37 KOLVSTÅNGSTÄTN. Art.nr. 06507709K37 Kopierad :-)	9,3 mm	9,6 mm	65 mm	5 mm	77 mm
70X80X12.5 K37 Art.nr. 07008012K37 Kopierad :-)	12,2 mm	12,5 mm	70 mm	5 mm	80 mm
70X85X12 K37 Art.nr. 07008512K37 Kopierad :-)	11,7 mm	12 mm	70 mm	5 mm	85 mm
70X84X12.2 K37 KOLVSTÅNGSTÄT. Art.nr. 07008412K37 Kopierad :-)	12,2 mm	12,5 mm	70 mm	5 mm	84 mm
75X85X12.5 K37 KOLVSTÅNGSTÄT. Art.nr. 07508512K37 Kopierad :-)	12,2 mm	12,5 mm	75 mm	5 mm	85 mm
75X90X11 K37 KOLVSTÅNGSTÄT. Art.nr. 07509011K37 Kopierad :-)	10,7 mm	11 mm	75 mm	5 mm	90 mm
80X90X12.5 K37 KOLVSTÅNGSTÄT. Art.nr. 08009012K37 Kopierad :-)	12,2 mm	12,5 mm	80 mm	5 mm	90 mm
80X100X14 K37 KOLVSTÅNGSTÄT. Art.nr. 08010014K37 Kopierad :-)	13,7 mm	14 mm	80 mm	5 mm	100 mm
80X95X12 K37 KOLVSTÅNGSTÄT. Art.nr. 08009512K37 Kopierad :-)	11,7 mm	12 mm	80 mm	5 mm	95 mm
85X100X12.5 K37 KOLVSTÅNGSTÄT. Art.nr. 08510012K37 Kopierad :-)	12,2 mm	12,5 mm	85 mm	5 mm	100 mm
90X105X12.5 K37 KOLVSTÅNGSTÄT. Art.nr. 09010512K37 Kopierad :-)	12,2 mm	12,5 mm	90 mm	5 mm	105 mm
90X110X12.5 K37 KOLVSTÅNGSTÄT. Art.nr. 09011012K37 Kopierad :-)	12,2 mm	12,5 mm	90 mm	5 mm	110 mm
100X115X12.5 K37 KOLVSTÅNGSTÄT Art.nr. 10011512K37 Kopierad :-)	12,2 mm	12,5 mm	100 mm	7 mm	115 mm
100X120X14.5 K37 KOLVSTÅNGSTÄT Art.nr. 10012014K37 Kopierad :-)	13,7 mm	14 mm	100 mm	7 mm	120 mm
125X150X14 K37 KOLVSTÅNGSTÄT. Art.nr. 12515014K37 Kopierad :-)	13,7 mm	14 mm	125 mm	7 mm	150 mm
140X160X12 K37 KOLVSTÅNGSTÄT. Art.nr. 14016012K37 Kopierad :-)	11,7 mm	12 mm	140 mm	7 mm	160 mm
