KASTAS

Kolvstångstätning K35 PTFE

Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.

Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar

Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)

I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.

Produktfördelar
• Låg friktion, ingen stick-slip
• Kan användas i kombination med annan glidhylstätning eller u-manschett
• Lång livslängd
• Hög glidhastighet
• Stora valmöjlighter till materialkombinationer

Teknisk data MATERIAL
NBR	70 SHORE A	NB7001
PTFE		PT6003
	DRIFTSFÖRHÅLLANDEN
MEDIA	Mineralolja (DIN 51524)	HFA och HFB	HFC
TEMPERATUR	-30 °C	+5 °C	-30 °C
	+105 °C	+60 °C	+60 °C
TRYCK	≤400 bar	≤400 bar	≤400 bar
HASTIGHET	≤5,0 m/s	≤5,0 m/s	≤5,0 m/s

Läs mer

Glidhylstätning
Används som kolvstångstätning
Temperaturområde från -30ºC till +105ºC
Tryck max 400 bar
Hastighet max 5 m per sekund

Vald variant

Spara som PDF

Teknisk data

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

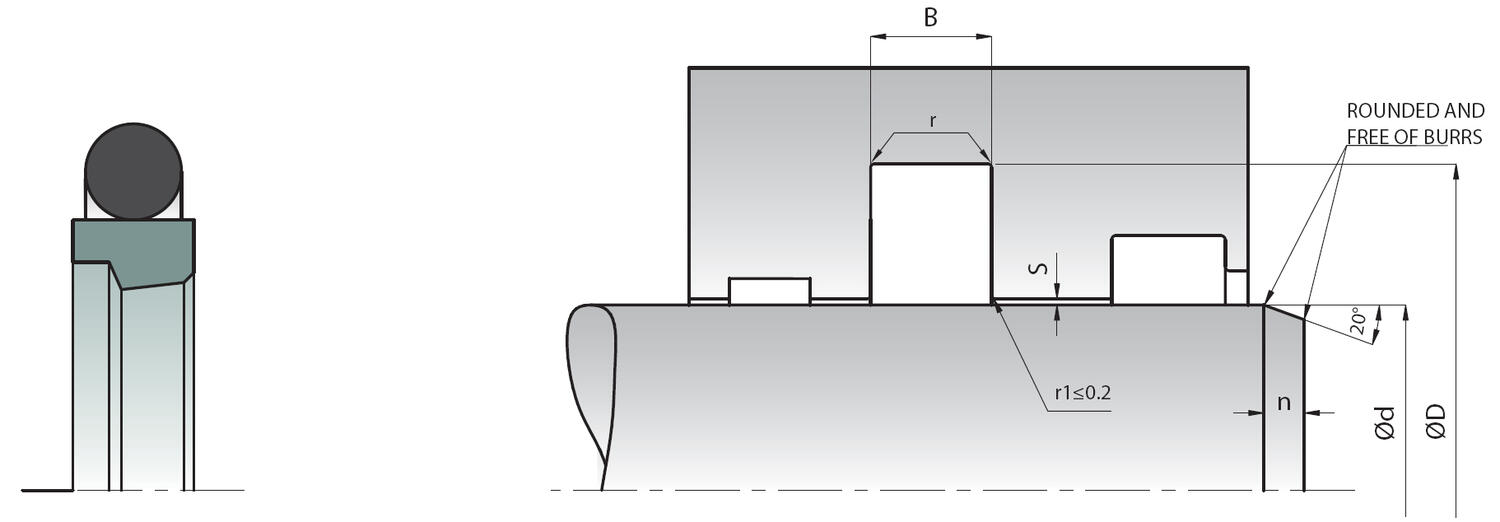

Bredd B (-0/+0,2)	2,2 mm
Innerdiameter d (f8)	10 mm
n	2 mm

r	0,4 mm
Ytterdiameter D (H9)	14,9 mm

Nedladdning av CAD

G010014K35

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

Mått och inkopplingar

Produktbeskrivning

Teknisk data MATERIAL
NBR	70 SHORE A	NB7001
PTFE		PT6003
	DRIFTSFÖRHÅLLANDEN
MEDIA	Mineralolja (DIN 51524)	HFA och HFB	HFC
TEMPERATUR	-30 °C	+5 °C	-30 °C
	+105 °C	+60 °C	+60 °C
TRYCK	≤400 bar	≤400 bar	≤400 bar
HASTIGHET	≤5,0 m/s	≤5,0 m/s	≤5,0 m/s

Tillbehör

TechKnow - kunskap, kundcase och företagsnytt

ROX SNR - plåttätat sfäriskt rullager NTN Europe

Produktnytt

Över 30 års samarbete med NTN Europe

Varianter	Bredd B (-0/+0,2)	Innerdiameter d (f8)	n	r	Ytterdiameter D (H9)
10/14.9X2.2 K35 STÅNGTÄT.BRONS Art.nr. G010014K35 Kopierad :-)	2,2 mm	10 mm	2 mm	0,4 mm	14,9 mm
12/19.3X3.2 K35 STÅNGTÄT.BRONS Art.nr. G012019K35 Kopierad :-)	3,2 mm	12 mm	3 mm	0,6 mm	19,3 mm
20/30.7X4.2 K35 STÅNGTÄT.BRONS Art.nr. G020030K35 Kopierad :-)	4,2 mm	20 mm	3,5 mm	1 mm	30,7 mm
20/27.3X3.2 K35 STÅNGTÄT.BRONS Art.nr. G020027K35 Kopierad :-)	3,2 mm	20 mm	3 mm	0,6 mm	27,3 mm
25/35.7X4.2 K35 STÅNGTÄT.BRONS Art.nr. G025035K35 Kopierad :-)	4,2 mm	25 mm	3,5 mm	1 mm	35,7 mm
28/35.3X4.2 K35 STÅNGTÄT.BRONS Art.nr. G028035K35 Kopierad :-)	3,2 mm	28 mm	3 mm	1 mm	35,3 mm
32/42.7X4.2 K35 STÅNGTÄT.BRONS Art.nr. G032042K35 Kopierad :-)	4,2 mm	32 mm	3,5 mm	1 mm	42,7 mm
35/45.7X4.2 K35 STÅNGTÄT.BRONS Art.nr. G035045K35 Kopierad :-)	4,2 mm	35 mm	3,5 mm	1 mm	45,7 mm
40/55.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G040055K35 Kopierad :-)	6,3 mm	40 mm	5,5 mm	1,3 mm	55,1 mm
45/60.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G045060K35 Kopierad :-)	6,3 mm	45 mm	5,5 mm	1,3 mm	60,1 mm
45/55.7X4.2 K35 STÅNGTÄT.BRONS Art.nr. G045055K35 Kopierad :-)	4,2 mm	45 mm	3,5 mm	1 mm	55,7 mm
50/65.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G050065K35 Kopierad :-)	6,3 mm	50 mm	5,5 mm	1,3 mm	65,1 mm
50/60.7X4.2 K35 STÅNGT.BRONS Art.nr. G050060K35 Kopierad :-)	4,2 mm	50 mm	3,5 mm	1 mm	60,7 mm
55/70.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G055070K35 Kopierad :-)	6,3 mm	55 mm	5,5 mm	1,3 mm	70,1 mm
56/71.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G056071K35 Kopierad :-)	6,3 mm	56 mm	5,5 mm	1,3 mm	71,1 mm
56/66.7X4.2 K35 STÅNGTÄT.BRONS Art.nr. G056066K35 Kopierad :-)	4,2 mm	56 mm	3,5 mm	1 mm	66,7 mm
60/75.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G060075K35 Kopierad :-)	6,3 mm	60 mm	5,5 mm	1,3 mm	75,1 mm
63/78.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G063078K35 Kopierad :-)	6,3 mm	63 mm	5,5 mm	1,3 mm	78,1 mm
65/80.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G065080K35 Kopierad :-)	6,3 mm	65 mm	5,5 mm	1,3 mm	80,1 mm
70/85.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G070085K35 Kopierad :-)	6,3 mm	70 mm	5,5 mm	1,3 mm	85,1 mm
70/80.7X4.2 K35 STÅNGTÄT.BRONS Art.nr. G070080K35 Kopierad :-)	4,2 mm	70 mm	3,5 mm	1 mm	80,7 mm
75/90.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G075090K35 Kopierad :-)	6,3 mm	75 mm	5,5 mm	1,3 mm	90,1 mm
80/95.1X6.3 K35 STÅNGTÄT.BRONS Art.nr. G080095K35 Kopierad :-)	6,3 mm	80 mm	5,5 mm	1,3 mm	95,1 mm
80/91X4.2 K35 STÅNGTÄT.BRONS Art.nr. G080091K35 Kopierad :-)	4,2 mm	80 mm	3,5 mm	1 mm	91 mm
85/100.1X6.3 K35 STÅNGT.BRONS Art.nr. G085100K35 Kopierad :-)	6,3 mm	85 mm	6 mm	1,3 mm	100,1 mm
90/105.1X6.3 K35 STÅNGT.BRONS Art.nr. G090105K35 Kopierad :-)	6,3 mm	90 mm	6 mm	1,3 mm	105,1 mm
100/115.1X6.3 K35 STÅNGT.BRONS Art.nr. G100115K35 Kopierad :-)	6,3 mm	100 mm	6 mm	1,3 mm	115,1 mm
110/125.1X6.3 K35 STÅNGT BRONS Art.nr. G110125K35 Kopierad :-)	6,3 mm	110 mm	6 mm	1,3 mm	125,1 mm
120/135.1X6.3 K35 STÅNGT.BRONS Art.nr. G120135K35 Kopierad :-)	6,3 mm	120 mm	6 mm	1,3 mm	135,1 mm
