LGBC Skenstyrning

 Linjärstyrningar är designade för linjära rörelser och innefattar en profilerad räls/styrning med tillhörande åkvagn, vilken är utrustad med kontinuerligt recirkulerande kulor.

Rälsen/styrningen kan kombineras i ett oändligt antal kombinationer baserat på kundens applikation och användningsområde.

Vi hjälper dig gärna  att hitta rätt linjärstyrning till just din applikation.

NTN-SNR har i sitt program linjärstyrningar med eller utan kulkedja samt miniatyr linjärstyrning.



Fördelar med kulkedja:

Hållare för att styra rullkropparna har använts i mer än 100 år i rullager,

de är också  en del av de nyutvecklade linjära styrningarna.

Linjärstyrningar  med kulkedjor skiljer sig från konventionella linjärstyrningar med följande egenskaper:



  • Högre maximal hastighet
  • Lägre ljudnivå
  • Jämnare gång
  • Optimerad smörjning
  • Jämnare lastupptagning
  • Längre livslängd



Beräkning laster kulkedja skiss.JPG

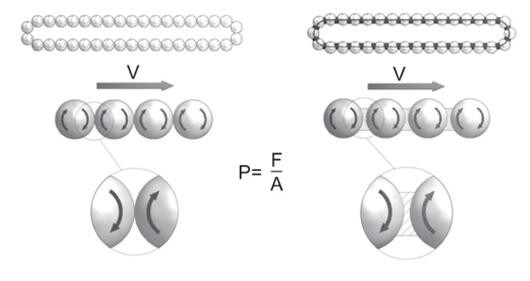

De roterande kulorna i en konventionell linjärguide har punktkontakt mellan varandra, se bild ovan.



Rotationshastigheten vid kontaktytorna är dubbelt så hög som den enskilda kulans. Kontaktytan (A) är så liten att yttrycket (P)blir extremt högt, vilket leder till värmeutveckling och ett högt slitage å kulorna och hela linjärguiden.



Kedjan i linjärguider med kulkedja fungerar som en hållare. Direktkontakt mellan kulorna kan undvikas (enl högra bilden ovan). Kulan och kedjan har en relativt stor kontaktyta (A), vilket märkbart reducerar yttrycket (P). Rotationshastigheten mellan kula och kulkedja blir densamma som kulans rotationshastighet. kulkedjan är gjord så att den transporterar smörjmedlet och skapar en tunn hinna smörjmedel på kulorna.

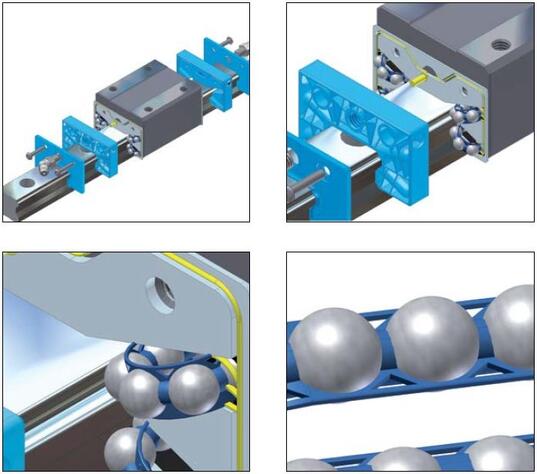

Designen av vagnen tillåter en effektiv försörjning av smörjmedel från smörjnippeln till beröringsytorna för kolor och kulkedja.



Konventionella linjärstyrningar utan kulkedja tillåter kontakt mellan kulorna, vilket kan leda till högre förbrukning av smörjmedel, högre friktion, värmeutveckling och ljudnivå. Linjärstyrningen med kulkedja minimerar detta.



Kulkedja funktion skiss.JPG



Cad

För cadfiler, se Tracepartsonline.net

Läs mer
  • Linjärstyrning med kulkedja
  • Lägre ljudnivå
  • Högre maximal hastighet
  • En skentyp till alla vagnar
  • 50 % längre livslängd än LGBX

Vald variant


Spara som PDF

Teknisk data

Konfigurator

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Konfigurator

Här kan du konfigurera din artikel till en CAD i det filformat du först väljer. Efter nedladdning kan du också se den i 3d-visaren här till höger
Linear_Guides_LGBC

Nedladdning av CAD

LGBCH15BNSSNZ1N

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Produktbeskrivning

 Linjärstyrningar är designade för linjära rörelser och innefattar en profilerad räls/styrning med tillhörande åkvagn, vilken är utrustad med kontinuerligt recirkulerande kulor.

Rälsen/styrningen kan kombineras i ett oändligt antal kombinationer baserat på kundens applikation och användningsområde.

Vi hjälper dig gärna  att hitta rätt linjärstyrning till just din applikation.

NTN-SNR har i sitt program linjärstyrningar med eller utan kulkedja samt miniatyr linjärstyrning.



Fördelar med kulkedja:

Hållare för att styra rullkropparna har använts i mer än 100 år i rullager,

de är också  en del av de nyutvecklade linjära styrningarna.

Linjärstyrningar  med kulkedjor skiljer sig från konventionella linjärstyrningar med följande egenskaper:



  • Högre maximal hastighet
  • Lägre ljudnivå
  • Jämnare gång
  • Optimerad smörjning
  • Jämnare lastupptagning
  • Längre livslängd



Beräkning laster kulkedja skiss.JPG



De roterande kulorna i en konventionell linjärguide har punktkontakt mellan varandra, se bild ovan.



Rotationshastigheten vid kontaktytorna är dubbelt så hög som den enskilda kulans. Kontaktytan (A) är så liten att yttrycket (P)blir extremt högt, vilket leder till värmeutveckling och ett högt slitage å kulorna och hela linjärguiden.



Kedjan i linjärguider med kulkedja fungerar som en hållare. Direktkontakt mellan kulorna kan undvikas (enl högra bilden ovan). Kulan och kedjan har en relativt stor kontaktyta (A), vilket märkbart reducerar yttrycket (P). Rotationshastigheten mellan kula och kulkedja blir densamma som kulans rotationshastighet. kulkedjan är gjord så att den transporterar smörjmedlet och skapar en tunn hinna smörjmedel på kulorna.



Designen av vagnen tillåter en effektiv försörjning av smörjmedel från smörjnippeln till beröringsytorna för kolor och kulkedja.



Konventionella linjärstyrningar utan kulkedja tillåter kontakt mellan kulorna, vilket kan leda till högre förbrukning av smörjmedel, högre friktion, värmeutveckling och ljudnivå. Linjärstyrningen med kulkedja minimerar detta.



Kulkedja funktion skiss.JPG



Cad

För cadfiler, se Tracepartsonline.net
