NTN Europe

Traversblock SH

Användningsområde:

Traversblock SH används med fördel till applikationer tillsammans med dubbla linjärenheter LSE_QUU och LSE_QUU-OP



Modell A används där traversblocken är fasta och linjärenheten rörlig

Modell B möjliggör förflyttning av axel med fast linjärenhet



Att tänka på:

Solid eller hålad axel beställs separat

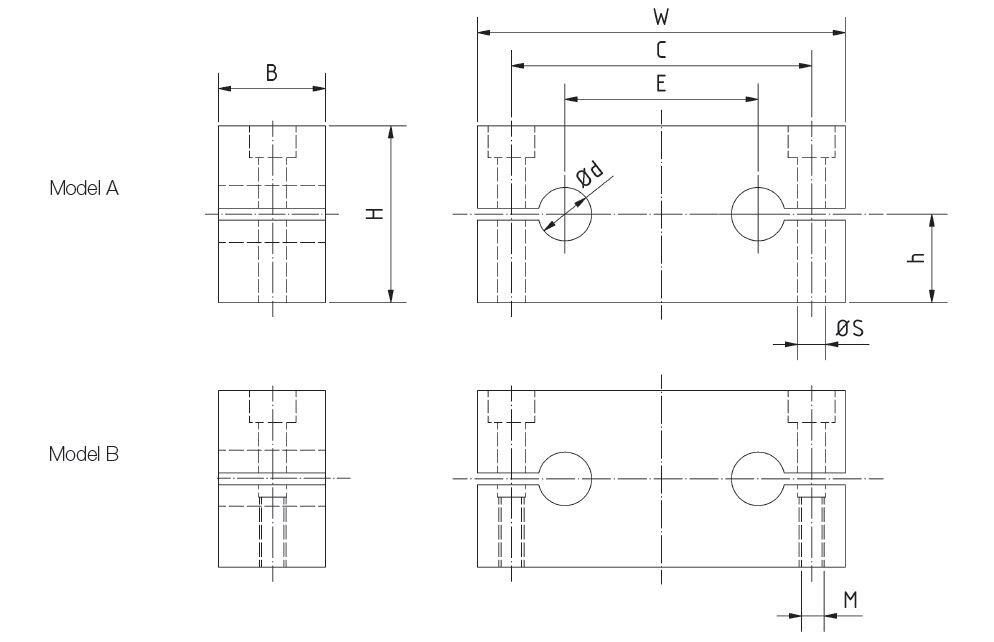

Dimensioner

Traverse SH dimensions low res.JPG

Art. Nr

Dimensioner (mm)

Vikt (g)

Ød

W

B

H

h ±0,015

C

ØS

M

E

Typ A

Typ B

Typ A

Typ B

Typ A

Typ B

SH8A

SH8B

8

65

12

23

22

12,5

11

52

5,5

M5

32

40

SH12A

SH12B

12

85

14

32

28

18

14

70

6,6

M6

42

70

SH16A

SH16B

16

100

18

36

32

20

16

82

9

M8

54

130

SH20A

SH20B

20

130

20

46

42

25

21

108

11

M10

72

220

SH25A

SH25B

25

160

25

56

52

30

26

132

13,5

M12

88

440

SH30A

SH30B

30

180

64

58

35

29

150

96

560

SH40A

SH40B

40

230

30

80

72

44

36

190

17,5

M16

122

1000







Beställningsnummer







Art./order Nr

SH8A

SH8B

SH12A

SH12B

SH16A

SH16B

SH20A

SH20B

SH25A

SH25B

SH30A

SH30B

SH40A

SH40B



Tänk på att solid/hålad axel beställes separat



Cad

 För cadfiler, se Tracepartsonline.net







Läs mer
  • Traversblock för axel tol h6
  • För axeldiametrar från 8 till 40 mm
  • Material: Aluminium

Vald variant


Spara som PDF

Teknisk data

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Nedladdning av CAD

SH8A

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Produktbeskrivning

Användningsområde:

Traversblock SH används med fördel till applikationer tillsammans med dubbla linjärenheter LSE_QUU och LSE_QUU-OP



Modell A används där traversblocken är fasta och linjärenheten rörlig

Modell B möjliggör förflyttning av axel med fast linjärenhet



Att tänka på:

Solid eller hålad axel beställs separat

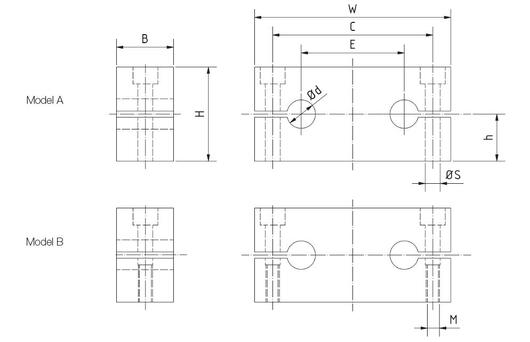

Dimensioner

Traverse SH dimensions low res.JPG

Art. Nr

Dimensioner (mm)

Vikt (g)

Ød

W

B

H

h ±0,015

C

ØS

M

E

Typ A

Typ B

Typ A

Typ B

Typ A

Typ B

SH8A

SH8B

8

65

12

23

22

12,5

11

52

5,5

M5

32

40

SH12A

SH12B

12

85

14

32

28

18

14

70

6,6

M6

42

70

SH16A

SH16B

16

100

18

36

32

20

16

82

9

M8

54

130

SH20A

SH20B

20

130

20

46

42

25

21

108

11

M10

72

220

SH25A

SH25B

25

160

25

56

52

30

26

132

13,5

M12

88

440

SH30A

SH30B

30

180

64

58

35

29

150

96

560

SH40A

SH40B

40

230

30

80

72

44

36

190

17,5

M16

122

1000







Beställningsnummer







Art./order Nr

SH8A

SH8B

SH12A

SH12B

SH16A

SH16B

SH20A

SH20B

SH25A

SH25B

SH30A

SH30B

SH40A

SH40B



Tänk på att solid/hålad axel beställes separat



Cad

 För cadfiler, se Tracepartsonline.net







Tillbehör

TechKnow - kunskap, kundcase och företagsnytt

Sammanslagning med Lagermetall AB i Örebro
Företagsnytt

Lagermetall AB går fr.o.m 1 okt 2025 samman med Internordic

Svängkransar och slewing rings från TGB
Produktnytt

Tunga laster, rotationskrafter och precision i rörelse

Svängkranslager från TGB
Produktnytt

Svängkranslager med drivning för extrema förhållanden

NTN ambassadörer techknow lista
Företagsnytt

Över 30 års samarbete med NTN Europe

Hållbar transportnäring 3
Företagsnytt

Vi visar vägen mot en mer hållbar transportnäring

Guide att välja rätt lager från Internordic
Kunskap

Guide för rullager

Varianter Nedladdning av CAD Pris/enhet

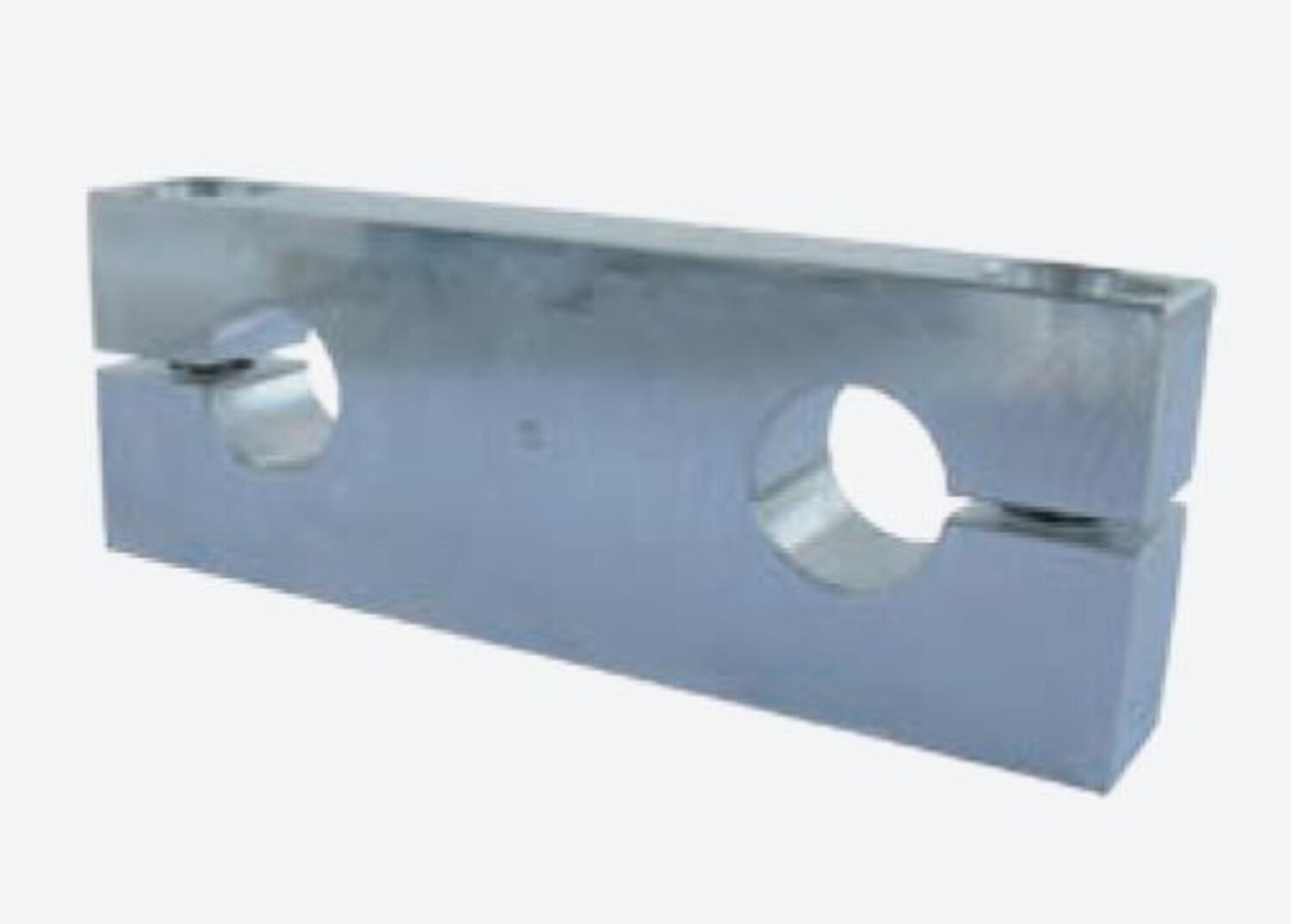

Traverse SH product low res.JPG
