JIS Kulbussning BB är en cylindrisk bussning enl JIS (mm-standard, japanska dimensioner)
Användningsområde:
Kulbussning BB lämpar sig bra i konstruktioner där lägsta axiell och radiell friktion önskas, och där inte belastningarna är alltför höga. Används med fördel för linjära rörelser t e x inom automation, plock och placeringsmaskiner, materialhanteringsutrustning mm
Att tänka på: Fungerar med bibehållen precision i arbetsområden från -20°C till 80°C (kulhållare i plast) alternativt -20°C till 110°C (kulhållare i stål)
d (innerdiameter) | 3 mm |
---|---|
D (ytterdiameter) | 7 mm |
L | 10 mm |
Vikt | 0,001 kg |
---|
Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
JIS Kulbussning BB är en cylindrisk bussning enl JIS (mm-standard, japanska dimensioner)
Användningsområde:
Kulbussning BB lämpar sig bra i konstruktioner där lägsta axiell och radiell friktion önskas, och där inte belastningarna är alltför höga. Används med fördel för linjära rörelser t e x inom automation, plock och placeringsmaskiner, materialhanteringsutrustning mm
Att tänka på: Fungerar med bibehållen precision i arbetsområden från -20°C till 80°C (kulhållare i plast) alternativt -20°C till 110°C (kulhållare i stål)
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|

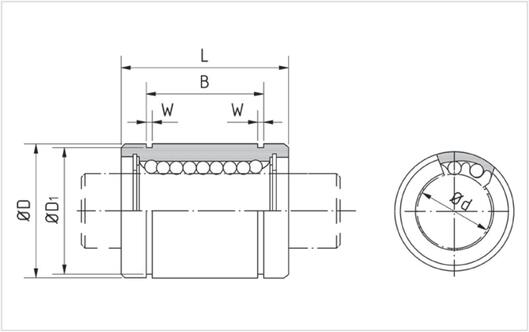

Varianter | Nedladdning av CAD | B | d (innerdiameter) | D (ytterdiameter) | L | Vikt | Pris/enhet | ||
---|---|---|---|---|---|---|---|---|---|
JIS standard kulbussning
Art.nr.
BB3UU
Kopierad :-)
|
|
3 mm
|
7 mm
|
10 mm
|
0,001 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB4UU
Kopierad :-)
|
|
4 mm
|
8 mm
|
12 mm
|
0,002 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB5UU
Kopierad :-)
|
10,2 mm
|
5 mm
|
10 mm
|
15 mm
|
0,004 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB6UU
Kopierad :-)
|
13,5 mm
|
6 mm
|
12 mm
|
19 mm
|
0,0085 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB8SUU
Kopierad :-)
|
11,5 mm
|
8 mm
|
15 mm
|
17 mm
|
0,011 kg
|
| |||
KULBUSSNING JIS
Art.nr.
BB8UU
Kopierad :-)
|
17,5 mm
|
8 mm
|
15 mm
|
17,5 mm
|
0,017 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB10UU
Kopierad :-)
|
22 mm
|
10 mm
|
19 mm
|
29 mm
|
0,036 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB12UU
Kopierad :-)
|
23 mm
|
12 mm
|
21 mm
|
30 mm
|
0,042 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB13UU
Kopierad :-)
|
23 mm
|
13 mm
|
23 mm
|
32 mm
|
0,049 kg
|
| |||
KULBUSSNING JIS
Art.nr.
BB16UU
Kopierad :-)
|
26,5 mm
|
16 mm
|
28 mm
|
37 mm
|
0,076 kg
|
| |||
KULBUSSNING JIS
Art.nr.
BB20UU
Kopierad :-)
|
30,5 mm
|
20 mm
|
32 mm
|
42 mm
|
0,001 kg
|
| |||
KULBUSSNING JIS
Art.nr.
BB25UU
Kopierad :-)
|
41 mm
|
25 mm
|
40 mm
|
59 mm
|
0,24 kg
|
| |||
KULBUSSNING JIS
Art.nr.
BB30UU
Kopierad :-)
|
44,5 mm
|
30 mm
|
45 mm
|
64 mm
|
0,27 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB35UU
Kopierad :-)
|
|
35 mm
|
52 mm
|
70 mm
|
0,425 kg
|
| |||
KULBUSSNING JIS
Art.nr.
BB40UU
Kopierad :-)
|
60,5 mm
|
40 mm
|
60 mm
|
80 mm
|
0,0654 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB50UU
Kopierad :-)
|
74 mm
|
50 mm
|
80 mm
|
100 mm
|
1,7 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB60UU
Kopierad :-)
|
85 mm
|
60 mm
|
90 mm
|
110 mm
|
2 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB80UU
Kopierad :-)
|
105,5 mm
|
80 mm
|
120 mm
|
140 mm
|
4,52 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB100AUU
Kopierad :-)
|
125,5 mm
|
100 mm
|
150 mm
|
175 mm
|
8,6 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB120AUU
Kopierad :-)
|
158,6 mm
|
120 mm
|
180 mm
|
200 mm
|
15 kg
|
| |||
JIS standard kulbussning
Art.nr.
BB150AUU
Kopierad :-)
|
170,6 mm
|
150 mm
|
210 mm
|
240 mm
|
20,25 kg
|
|
