NTN Europe
Användningsområde:

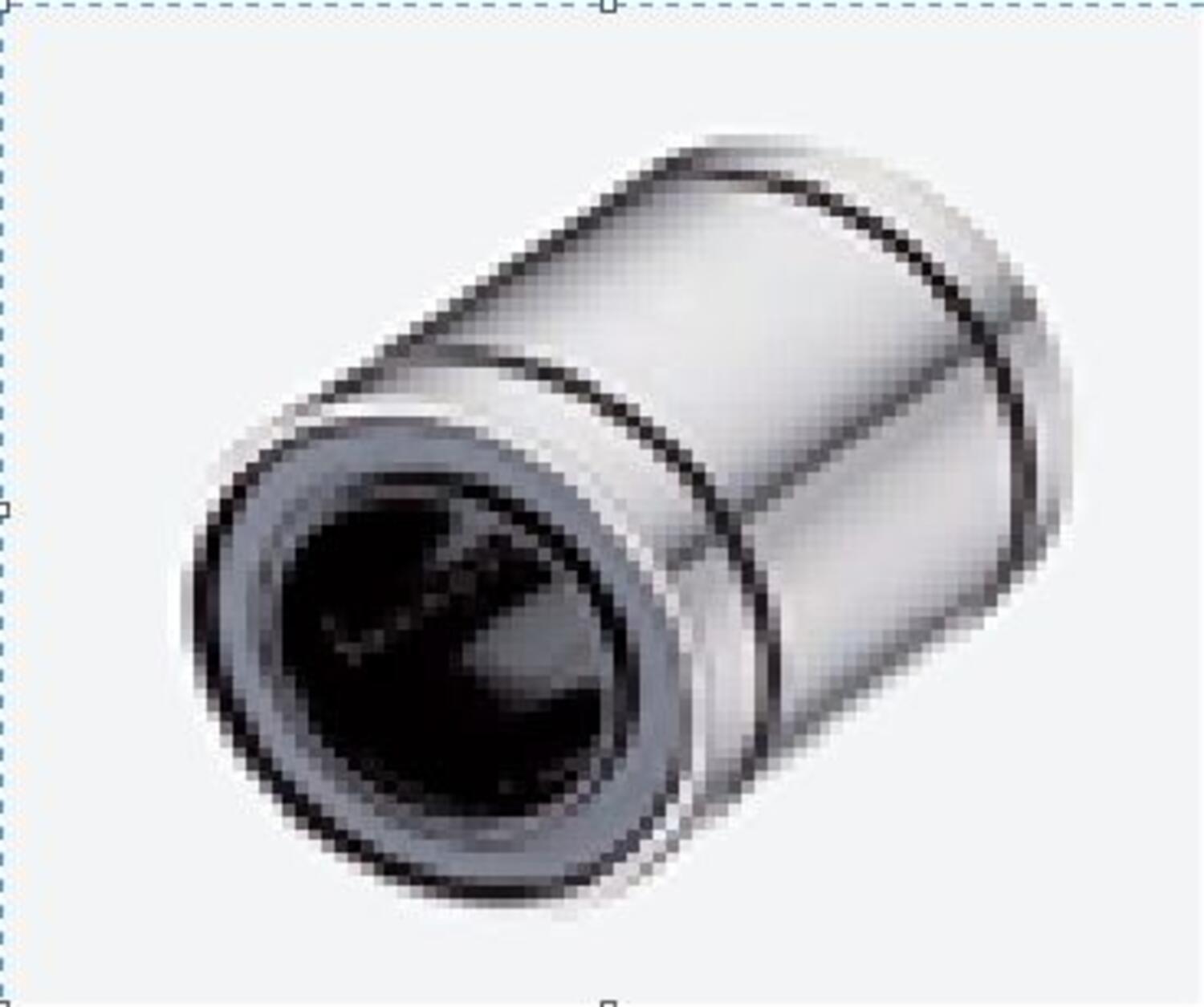

Kulbussning BBE lämpar sig bra i enklare konstruktioner där lägsta axiell och radiell friktion önskas, och där inte belastningarna är alltför höga. Används med fördel för linjära rörelser t e x inom automation, plock och placeringsmaskiner, materialhanteringsutrustning mm
Kulbussning BBE-OP används vid applikationer med lång rörelse, då support av axel för att undvika böjning måste användas. Fördel är att en styvare konstruktion kan uppnås
Att tänk på:
Om flera kulbussningar används tätt tillsammans i en applikation kan rörelsemomentet och livslängden påverkas av precisionen i montering, då i dessa fall en jämn lastfördelning är svår att uppnå. Fungerar med bibehållen precision i arbetsområden från -20°C till 80°C (kulhållare i plast) alternativt -20°C till 110°C (kulhållare i stål)
För cadfiler, kontakta oss.
| B | 22 mm |
|---|---|
| d (innerdiameter) | 10 mm |
| D (ytterdiameter) | 19 mm |
| L | 29 mm |
|---|---|
| Vikt | 0,036 kg |
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Användningsområde:
Kulbussning BBE lämpar sig bra i enklare konstruktioner där lägsta axiell och radiell friktion önskas, och där inte belastningarna är alltför höga. Används med fördel för linjära rörelser t e x inom automation, plock och placeringsmaskiner, materialhanteringsutrustning mm
Kulbussning BBE-OP används vid applikationer med lång rörelse, då support av axel för att undvika böjning måste användas. Fördel är att en styvare konstruktion kan uppnås
Att tänk på:
Om flera kulbussningar används tätt tillsammans i en applikation kan rörelsemomentet och livslängden påverkas av precisionen i montering, då i dessa fall en jämn lastfördelning är svår att uppnå. Fungerar med bibehållen precision i arbetsområden från -20°C till 80°C (kulhållare i plast) alternativt -20°C till 110°C (kulhållare i stål)
För cadfiler, kontakta oss.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | B | d (innerdiameter) | D (ytterdiameter) | L | Vikt | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|
KULBUSSNING
Art.nr.
BBE10UU
Kopierad :-)
|
22 mm
|
10 mm
|
19 mm
|
29 mm
|
0,036 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE12UU
Kopierad :-)
|
22,9 mm
|
12 mm
|
22 mm
|
32 mm
|
0,045 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE16UU
Kopierad :-)
|
24,9 mm
|
16 mm
|
26 mm
|
36 mm
|
0,06 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE20UU
Kopierad :-)
|
31,5 mm
|
20 mm
|
32 mm
|
45 mm
|
0,102 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE25UU
Kopierad :-)
|
44,1 mm
|
25 mm
|
40 mm
|
58 mm
|
0,235 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE30UU
Kopierad :-)
|
52,1 mm
|
30 mm
|
47 mm
|
68 mm
|
0,36 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE40UU
Kopierad :-)
|
60,5 mm
|
40 mm
|
60 mm
|
80 mm
|
0,654 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE4UU
Kopierad :-)
|
|
4 mm
|
8 mm
|
12 mm
|
0,002 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE50UU
Kopierad :-)
|
77,6 mm
|
50 mm
|
75 mm
|
100 mm
|
1,25 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE5UU
Kopierad :-)
|
14,5 mm
|
5 mm
|
12 mm
|
22 mm
|
0,011 kg
|
|
|||
|
KULBUSSNING
Art.nr.
BBE8UU
Kopierad :-)
|
16,5 mm
|
8 mm
|
16 mm
|
25 mm
|
0,022 kg
|
|
|||
|
KULBUSSNING STÅLHÅLLARE TÄTAD
Art.nr.
BBE8AUU
Kopierad :-)
|
|
|
|
|
|
|
|||
|
KULBUSSNING
Art.nr.
BBE60UU
Kopierad :-)
|
101,7 mm
|
60 mm
|
90 mm
|
125 mm
|
2,22 kg
|
|
Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj en variant i listan
