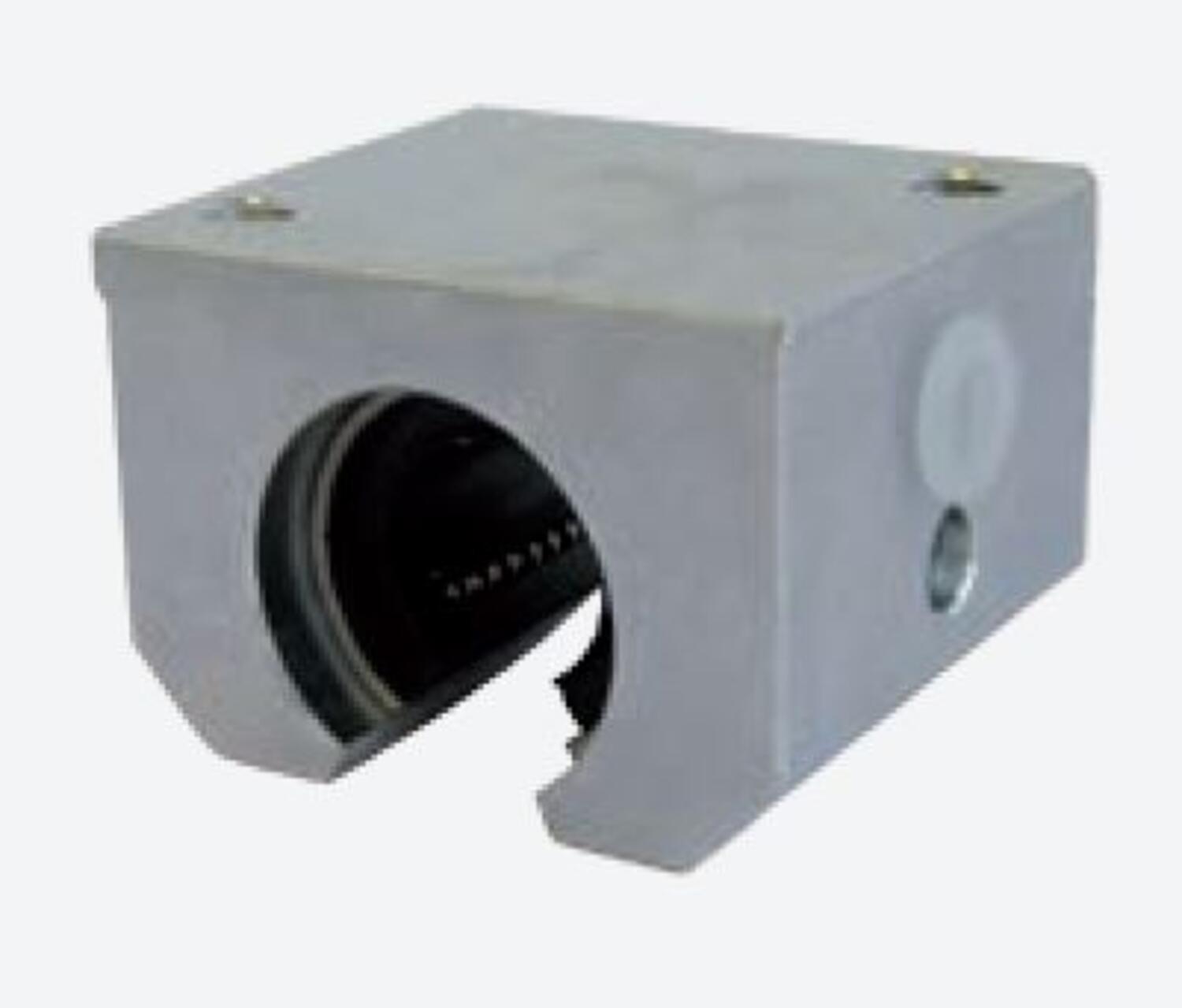

Linjärenhet med standard cylindrisk kulbussning
Erbjuder följande fördelar:
Tack vare dess optimerade konstruktion kan linjärenheter i LSEUU-OP serien rekommenderas till alla typer av applikationer som behöver lång rörelse, då support av axel för att undvika böjning måste användas
Att tänka på:
Linjärenheter i LSEUU-OP serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.
Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelerationer och högre hastigheter
Om flera linjärenheter används tätt tillsammans i en applikation kan rörelsemomentet och livslängden påverkas av precisionen i montering, då i dessa fall en jämn lastfördelning är svår att uppnå

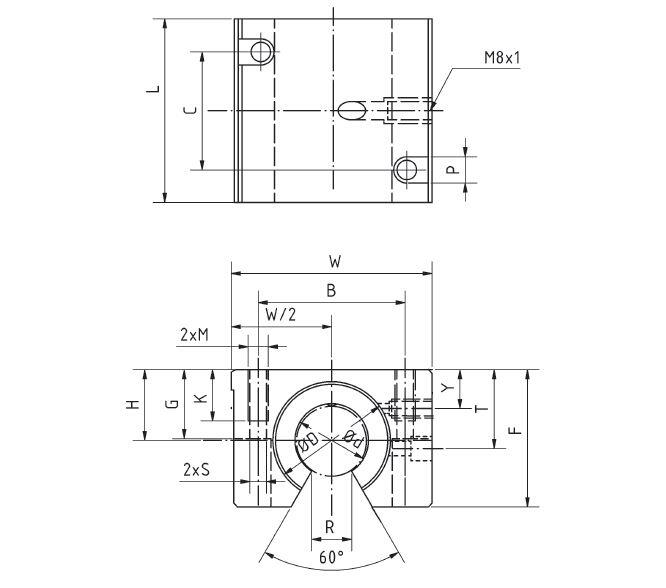

Art.nr | Dimensioner (mm) | ||||||||||||||
Ød | ØD H6 | H +0,01 -0,02 | W | L +0,3 | F | G | Y | B | C | M | P | K | S | R +0,6 | |
LSE12UU-OP | 12 | 22 | 18 | 43 | 39 | 28 | 23,5 | 8 | 32 | 23 | M5 | 8 | 11 | 4,2 | 7 |
LSE16UU-OP | 16 | 26 | 22 | 53 | 43 | 35 | 30 | 12 | 40 | 26 | M6 | 10 | 13 | 5,2 | 9,4 |
LSE20UU-OP | 20 | 32 | 25 | 60 | 54 | 42 | 34 | 13 | 45 | 32 | M8 | 11 | 18 | 6,8 | 10,2 |
LSE25UU-OP | 25 | 40 | 30 | 78 | 67 | 51 | 40 | 15 | 60 | 40 | M10 | 15 | 22 | 8,6 | 12,5 |
LSE30UU-OP | 30 | 47 | 35 | 87 | 79 | 60 | 48 | 16 | 68 | 45 | M10 | 15 | 22 | 8,6 | 13,9 |
LSE40UU-OP | 40 | 62 | 45 | 108 | 91 | 77 | 60 | 20 | 86 | 58 | M12 | 18 | 26 | 10,3 | 18 |
Art.nr | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) |
LSE12UU-OP | 416 | 784 | 145 |
LSE16UU-OP | 432 | 892 | 218 |
LSE20UU-OP | 877 | 1370 | 384 |
LSE25UU-OP | 908 | 1570 | 765 |
LSE30UU-OP | 1584 | 2740 | 1170 |
LSE40UU-OP | 2357 | 4020 | 2265 |
Art./Ordernr |
LSE12UU-OP |
LSE16UU-OP |
LSE20UU-OP |
LSE25UU-OP |
LSE30UU-OP |
LSE40UU-OP |
För cadfiler, se Tracepartsonline.net
Linjärenhet med standard cylindrisk kulbussning
Erbjuder följande fördelar:
Tack vare dess optimerade konstruktion kan linjärenheter i LSEUU-OP serien rekommenderas till alla typer av applikationer som behöver lång rörelse, då support av axel för att undvika böjning måste användas
Att tänka på:
Linjärenheter i LSEUU-OP serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.
Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelerationer och högre hastigheter
Om flera linjärenheter används tätt tillsammans i en applikation kan rörelsemomentet och livslängden påverkas av precisionen i montering, då i dessa fall en jämn lastfördelning är svår att uppnå
Art.nr | Dimensioner (mm) | ||||||||||||||
Ød | ØD H6 | H +0,01 -0,02 | W | L +0,3 | F | G | Y | B | C | M | P | K | S | R +0,6 | |
LSE12UU-OP | 12 | 22 | 18 | 43 | 39 | 28 | 23,5 | 8 | 32 | 23 | M5 | 8 | 11 | 4,2 | 7 |
LSE16UU-OP | 16 | 26 | 22 | 53 | 43 | 35 | 30 | 12 | 40 | 26 | M6 | 10 | 13 | 5,2 | 9,4 |
LSE20UU-OP | 20 | 32 | 25 | 60 | 54 | 42 | 34 | 13 | 45 | 32 | M8 | 11 | 18 | 6,8 | 10,2 |
LSE25UU-OP | 25 | 40 | 30 | 78 | 67 | 51 | 40 | 15 | 60 | 40 | M10 | 15 | 22 | 8,6 | 12,5 |
LSE30UU-OP | 30 | 47 | 35 | 87 | 79 | 60 | 48 | 16 | 68 | 45 | M10 | 15 | 22 | 8,6 | 13,9 |
LSE40UU-OP | 40 | 62 | 45 | 108 | 91 | 77 | 60 | 20 | 86 | 58 | M12 | 18 | 26 | 10,3 | 18 |
Art.nr | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) |
LSE12UU-OP | 416 | 784 | 145 |
LSE16UU-OP | 432 | 892 | 218 |
LSE20UU-OP | 877 | 1370 | 384 |
LSE25UU-OP | 908 | 1570 | 765 |
LSE30UU-OP | 1584 | 2740 | 1170 |
LSE40UU-OP | 2357 | 4020 | 2265 |
Art./Ordernr |
LSE12UU-OP |
LSE16UU-OP |
LSE20UU-OP |
LSE25UU-OP |
LSE30UU-OP |
LSE40UU-OP |
För cadfiler, se Tracepartsonline.net
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
