Linjärenhet med super kulbussning
De erbjuder följande fördelar:
Tack vare dess optimerade konstruktion kan linjärenheter i LSET-UU-AO serien rekommenderas till alla typer av applikationer som kräver hög lastkapacitet, längre serviceintervaller och hög driftshastighet.
Används med fördel till applikationer med lång rörelse, då support av axel för att undvika böjning måste användas. Fördel är att en styvare konstruktion kan uppnås. Linjärenhet LSEUU-AO rekommenderas till alla typer av applikationer som behöver nollspel eller med förspänning.
Det radiella spelet ändras med hjälp av en justerskruv
Att tänka på:
Linjärenheter i LSET-UU-AO serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.
Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelarationer och högre hastigheter

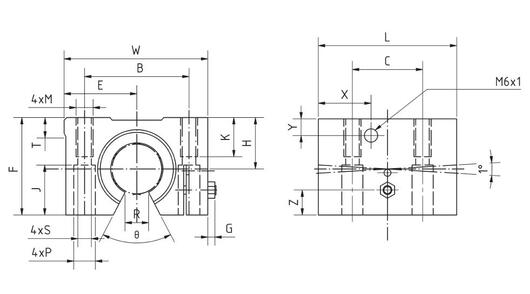

Art.nr | Dimensioner (mm) | |||||||||||||||||||
Ød | H±0,015 | E±0,015 | W | L | F | G | Z | T | R | Ø° | X | Y | B | C | M | K | S | P | J | |
LSET12UU-AO | 12 | 18 | 21,5 | 43 | 39 | 28 | 3,2 | 5 | 5 | 6,5 | 66 | 14,5 | 7,5 | 32 | 23 | M5 | 11 | 4,3 | 8 | 11,5 |
LSET16UU-AO | 16 | 22 | 26,5 | 53 | 43 | 35 | 3,2 | 6 | 5 | 9 | 68 | 15,5 | 9,5 | 40 | 26 | M6 | 13 | 5,3 | 9,5 | 14 |
LSET20UU-AO | 20 | 25 | 30 | 60 | 54 | 42 | 4,5 | 8 | 5 | 9 | 55 | 19 | 9 | 45 | 32 | M8 | 18 | 6,6 | 11 | 18 |
LSET25UU-AO | 25 | 30 | 39 | 78 | 67 | 51 | 5,5 | 10 | 7 | 11,5 | 57 | 22,5 | 10 | 60 | 40 | M10 | 22 | 8,4 | 14 | 22 |
LSET30UU-AO | 30 | 35 | 43,5 | 87 | 79 | 60 | 5,5 | 12 | 8 | 14 | 57 | 26 | 11,5 | 68 | 45 | M10 | 22 | 8,4 | 14 | 26 |
LSET40UU-AO | 40 | 45 | 54 | 108 | 91 | 77 | 5 | 15 | 10 | 19,5 | 56 | 26,5 | 14 | 86 | 58 | M12 | 26 | 10,5 | 17,5 | 33 |
Art.nr | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) |
LSET12UU-AO | 1020 | 1290 | 99 |
LSET16UU-AO | 1250 | 1550 | 175 |
LSET20UU-AO | 2090 | 2630 | 275 |
LSET25UU-AO | 3780 | 4720 | 558 |
LSET30UU-AO | 5470 | 6810 | 860 |
LSET40UU-AO | 6590 | 8230 | 1490 |
Art./Ordernr |
LSET12UU-AO |
LSET16UU-AO |
LSET20UU-AO |
LSET25UU-AO |
LSET30UU-AO |
LSET40UU-AO |
Linjärenhet med super kulbussning
De erbjuder följande fördelar:
Tack vare dess optimerade konstruktion kan linjärenheter i LSET-UU-AO serien rekommenderas till alla typer av applikationer som kräver hög lastkapacitet, längre serviceintervaller och hög driftshastighet.
Används med fördel till applikationer med lång rörelse, då support av axel för att undvika böjning måste användas. Fördel är att en styvare konstruktion kan uppnås. Linjärenhet LSEUU-AO rekommenderas till alla typer av applikationer som behöver nollspel eller med förspänning.
Det radiella spelet ändras med hjälp av en justerskruv
Att tänka på:
Linjärenheter i LSET-UU-AO serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.
Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelarationer och högre hastigheter
Art.nr | Dimensioner (mm) | |||||||||||||||||||
Ød | H±0,015 | E±0,015 | W | L | F | G | Z | T | R | Ø° | X | Y | B | C | M | K | S | P | J | |
LSET12UU-AO | 12 | 18 | 21,5 | 43 | 39 | 28 | 3,2 | 5 | 5 | 6,5 | 66 | 14,5 | 7,5 | 32 | 23 | M5 | 11 | 4,3 | 8 | 11,5 |
LSET16UU-AO | 16 | 22 | 26,5 | 53 | 43 | 35 | 3,2 | 6 | 5 | 9 | 68 | 15,5 | 9,5 | 40 | 26 | M6 | 13 | 5,3 | 9,5 | 14 |
LSET20UU-AO | 20 | 25 | 30 | 60 | 54 | 42 | 4,5 | 8 | 5 | 9 | 55 | 19 | 9 | 45 | 32 | M8 | 18 | 6,6 | 11 | 18 |
LSET25UU-AO | 25 | 30 | 39 | 78 | 67 | 51 | 5,5 | 10 | 7 | 11,5 | 57 | 22,5 | 10 | 60 | 40 | M10 | 22 | 8,4 | 14 | 22 |
LSET30UU-AO | 30 | 35 | 43,5 | 87 | 79 | 60 | 5,5 | 12 | 8 | 14 | 57 | 26 | 11,5 | 68 | 45 | M10 | 22 | 8,4 | 14 | 26 |
LSET40UU-AO | 40 | 45 | 54 | 108 | 91 | 77 | 5 | 15 | 10 | 19,5 | 56 | 26,5 | 14 | 86 | 58 | M12 | 26 | 10,5 | 17,5 | 33 |
Art.nr | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) |
LSET12UU-AO | 1020 | 1290 | 99 |
LSET16UU-AO | 1250 | 1550 | 175 |
LSET20UU-AO | 2090 | 2630 | 275 |
LSET25UU-AO | 3780 | 4720 | 558 |
LSET30UU-AO | 5470 | 6810 | 860 |
LSET40UU-AO | 6590 | 8230 | 1490 |
Art./Ordernr |
LSET12UU-AO |
LSET16UU-AO |
LSET20UU-AO |
LSET25UU-AO |
LSET30UU-AO |
LSET40UU-AO |
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
