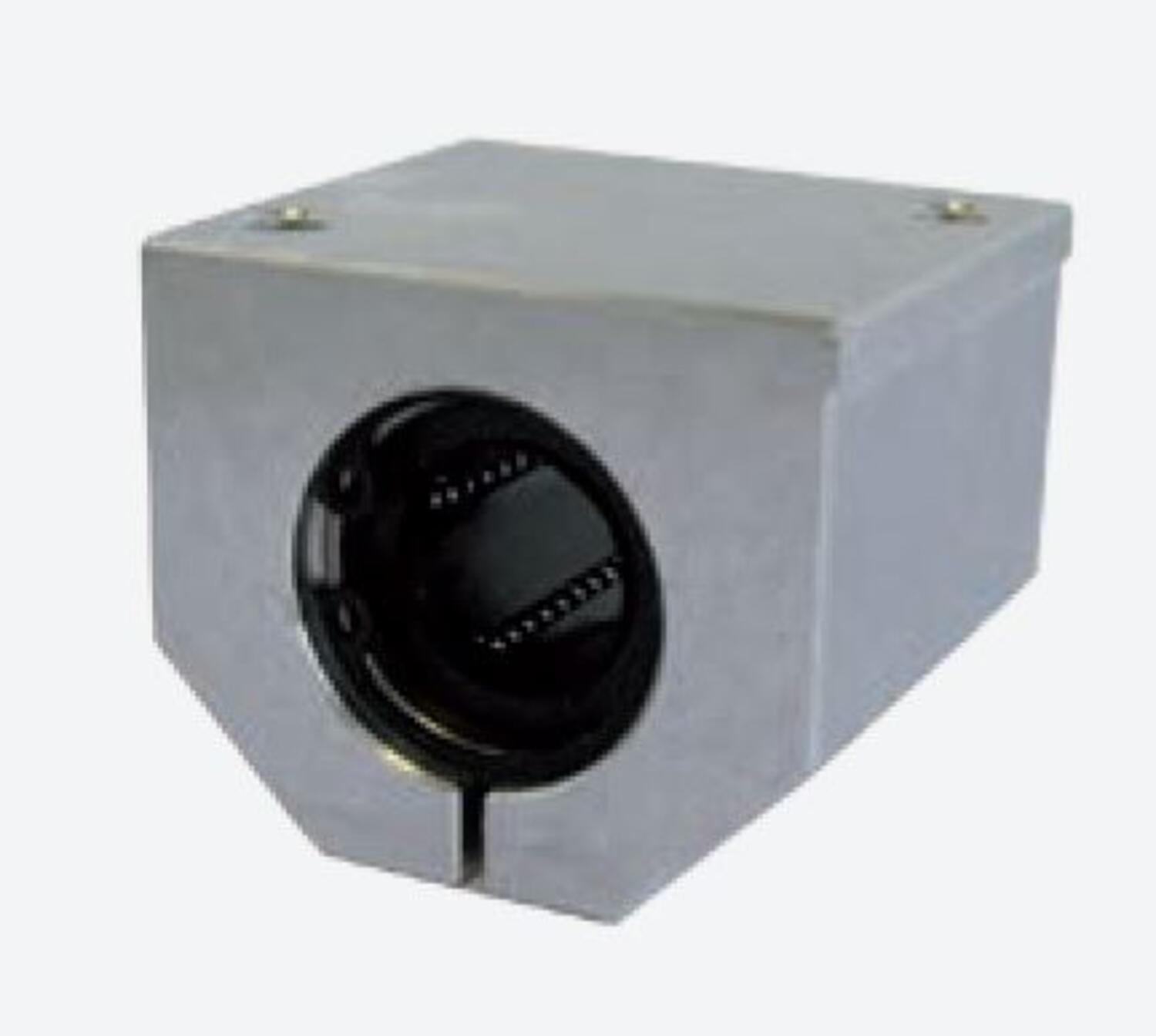

Linjärenhet med standard cylindrisk kulbussning
Erbjuder följande fördelar:
Tack vare dess optimerade konstruktion kan linjärenheter i LSE-AJ serien rekommenderas till alla typer av applikationer som behöver nollspel eller med förspänning.
Det radiella spelet ändras med hjälp v en justerskruv
Att tänka på:
Linjärenheter i LSE-AJ serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.
Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelerationer och högre hastigheter

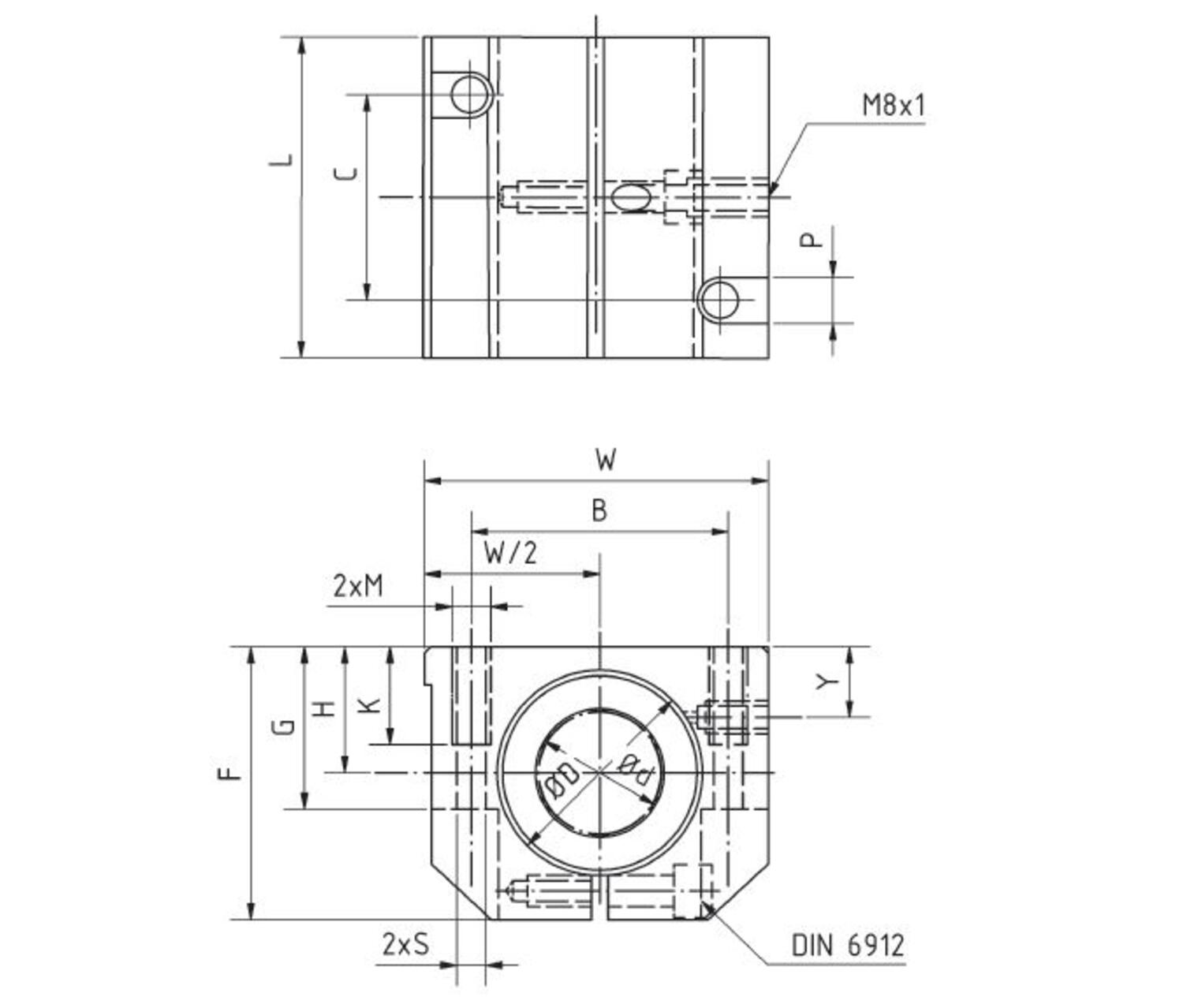

Art.nr | Dimensioner (mm) | |||||||||||||
Ød | ØD H6 | H +0,01 -0,02 | W | L +0,3 | F | G | Y | B | C | M | P | K | S | |
LSE12UU-AJ | 12 | 22 | 18 | 43 | 39 | 35 | 25 | 10 | 32 | 23 | M5 | 8 | 11 | 4,2 |
LSE16UU-AJ | 16 | 26 | 22 | 53 | 43 | 42 | 30 | 12 | 40 | 26 | M6 | 10 | 13 | 5,2 |
LSE20UU-AJ | 20 | 32 | 25 | 60 | 54 | 50 | 34 | 13 | 45 | 32 | M8 | 11 | 18 | 6,8 |
LSE25UU-AJ | 25 | 40 | 30 | 78 | 67 | 60 | 40 | 15 | 60 | 40 | M10 | 15 | 22 | 8,6 |
LSE30UU-AJ | 30 | 47 | 35 | 87 | 79 | 70 | 48 | 16 | 68 | 45 | M10 | 15 | 22 | 8,6 |
LSE40UU-AJ | 40 | 62 | 45 | 108 | 91 | 90 | 60 | 20 | 86 | 58 | M12 | 18 | 26 | 10,3 |
Art.nr | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) |
LSE12UU-AJ | 416 | 784 | 175 |
LSE16UU-AJ | 432 | 892 | 260 |
LSE20UU-AJ | 877 | 1370 | 442 |
LSE25UU-AJ | 908 | 1570 | 885 |
LSE30UU-AJ | 1584 | 2740 | 1330 |
LSE40UU-AJ | 2357 | 4020 | 2570 |
Art./Ordernr |
LSE12UU-AJ |
LSE16UU-AJ |
LSE20UU-AJ |
LSE25UU-AJ |
LSE30UU-AJ |
LSE40UU-AJ |
För cadfiler, se Tracepartsonline.net
