NTN Europe
Tandem linjärenhet med standard cylindrisk kulbussning
Erbjuder följande fördelar:
Tack vare dess optimerade konstruktion kan linjärenheter i LSEUU-AJ serien rekommenderas till alla typer av applikationer som behöver nollspel eller med förspänning.
Det radiella spelet ändras med hjälp av en justerskruv
Att tänka på:
Linjärenheter i LSEUU-AJ serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.
Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelerationer och högre hastigheter

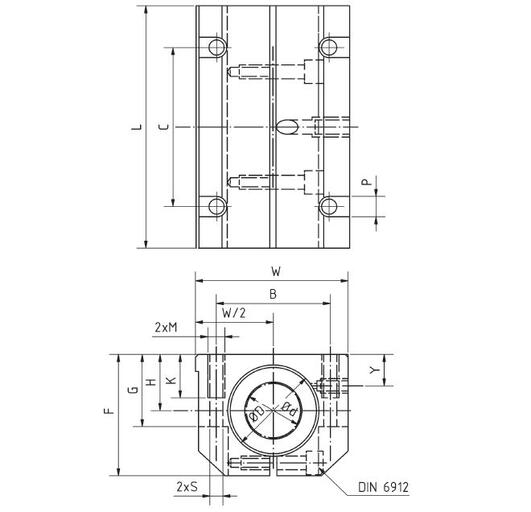

Art.nr | Dimensioner (mm) | |||||||||||||
Ød | ØD H6 | H +0,01 -0,02 | W | L +0,3 | F | G | Y | B | C | M | P | K | S | |
LSE12LUU-AJ | 12 | 22 | 18 | 43 | 76 | 35 | 25 | 10 | 32 | 56 | M5 | 8 | 11 | 4,2 |
LSE16LUU-AJ | 16 | 26 | 22 | 53 | 84 | 42 | 30 | 12 | 40 | 64 | M6 | 10 | 13 | 5,2 |
LSE20LUU-AJ | 20 | 32 | 25 | 60 | 104 | 50 | 34 | 13 | 45 | 76 | M8 | 11 | 18 | 6,8 |
LSE25LUU-AJ | 25 | 40 | 30 | 78 | 130 | 60 | 40 | 15 | 60 | 94 | M10 | 15 | 22 | 8,6 |
LSE30LUU-AJ | 30 | 47 | 35 | 87 | 152 | 70 | 48 | 16 | 68 | 106 | M10 | 15 | 22 | 8,6 |
LSE40LUU-AJ | 40 | 62 | 45 | 108 | 176 | 90 | 60 | 20 | 86 | 124 | M12 | 18 | 26 | 10,3 |
Art.nr | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) |
LSE12LUU-AJ | 683 | 1570 | 360 |
LSE16LUU-AJ | 710 | 1780 | 530 |
LSE20LUU-AJ | 1440 | 2740 | 920 |
LSE25LUU-AJ | 1490 | 3140 | 1820 |
LSE30LUU-AJ | 2600 | 5490 | 2730 |
LSE40LUU-AJ | 3872 | 8040 | 5210 |
Art./Ordernr |
LSE12LUU-AJ |
LSE16LUU-AJ |
LSE20LUU-AJ |
LSE25LUU-AJ |
LSE30LUU-AJ |
LSE40LUU-AJ |
För cadfiler, se Tracepartsonline.net
Tandem linjärenhet med standard cylindrisk kulbussning
Erbjuder följande fördelar:
Tack vare dess optimerade konstruktion kan linjärenheter i LSEUU-AJ serien rekommenderas till alla typer av applikationer som behöver nollspel eller med förspänning.
Det radiella spelet ändras med hjälp av en justerskruv
Att tänka på:
Linjärenheter i LSEUU-AJ serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.
Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelerationer och högre hastigheter
Art.nr | Dimensioner (mm) | |||||||||||||
Ød | ØD H6 | H +0,01 -0,02 | W | L +0,3 | F | G | Y | B | C | M | P | K | S | |
LSE12LUU-AJ | 12 | 22 | 18 | 43 | 76 | 35 | 25 | 10 | 32 | 56 | M5 | 8 | 11 | 4,2 |
LSE16LUU-AJ | 16 | 26 | 22 | 53 | 84 | 42 | 30 | 12 | 40 | 64 | M6 | 10 | 13 | 5,2 |
LSE20LUU-AJ | 20 | 32 | 25 | 60 | 104 | 50 | 34 | 13 | 45 | 76 | M8 | 11 | 18 | 6,8 |
LSE25LUU-AJ | 25 | 40 | 30 | 78 | 130 | 60 | 40 | 15 | 60 | 94 | M10 | 15 | 22 | 8,6 |
LSE30LUU-AJ | 30 | 47 | 35 | 87 | 152 | 70 | 48 | 16 | 68 | 106 | M10 | 15 | 22 | 8,6 |
LSE40LUU-AJ | 40 | 62 | 45 | 108 | 176 | 90 | 60 | 20 | 86 | 124 | M12 | 18 | 26 | 10,3 |
Art.nr | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) |
LSE12LUU-AJ | 683 | 1570 | 360 |
LSE16LUU-AJ | 710 | 1780 | 530 |
LSE20LUU-AJ | 1440 | 2740 | 920 |
LSE25LUU-AJ | 1490 | 3140 | 1820 |
LSE30LUU-AJ | 2600 | 5490 | 2730 |
LSE40LUU-AJ | 3872 | 8040 | 5210 |
Art./Ordernr |
LSE12LUU-AJ |
LSE16LUU-AJ |
LSE20LUU-AJ |
LSE25LUU-AJ |
LSE30LUU-AJ |
LSE40LUU-AJ |
För cadfiler, se Tracepartsonline.net
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
