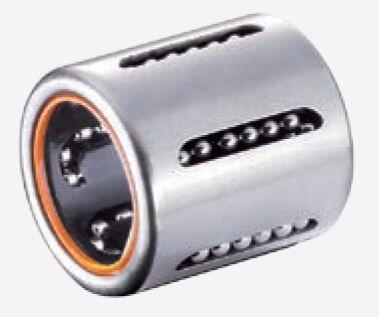

Kulbussning KH lämpar sig bra i enklare konstruktioner där lägsta axiell och radiell friktion önskas, och där inte belastningarna är alltför höga. Då inbyggnadsmåtten är mindre används den med fördel för linjära rörelser t e x inom automation, plock och placeringsmaskiner, materialhanteringsutrustning mm, där utrymmet är begränsat.
Kulorna som cirkulerar i hållaren passerar genom öppningar i den yttre hylsan, vilket gör det enkelt att tillföra smörjning.
För cadfiler, se Tracepartsonline.net
| B | 28 mm |
|---|---|
| d (innerdiameter) | 12 mm |
| D (ytterdiameter) | 19 mm |
| Vikt | 0,018 kg |
|---|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Kulbussning KH lämpar sig bra i enklare konstruktioner där lägsta axiell och radiell friktion önskas, och där inte belastningarna är alltför höga. Då inbyggnadsmåtten är mindre används den med fördel för linjära rörelser t e x inom automation, plock och placeringsmaskiner, materialhanteringsutrustning mm, där utrymmet är begränsat.
Kulorna som cirkulerar i hållaren passerar genom öppningar i den yttre hylsan, vilket gör det enkelt att tillföra smörjning.
För cadfiler, se Tracepartsonline.net
You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | B | d (innerdiameter) | D (ytterdiameter) | Vikt | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|
KULBUSSNING
Art.nr.
KH1228
Kopierad :-)
|
28 mm
|
12 mm
|
19 mm
|
0,018 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH1228LL
Kopierad :-)
|
28 mm
|
12 mm
|
19 mm
|
0,018 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH1428
Kopierad :-)
|
28 mm
|
14 mm
|
21 mm
|
0,021 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH1630
Kopierad :-)
|
30 mm
|
16 mm
|
24 mm
|
0,027 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH1630LL
Kopierad :-)
|
30 mm
|
16 mm
|
24 mm
|
0,027 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH2030
Kopierad :-)
|
30 mm
|
20 mm
|
28 mm
|
0,033 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH2030LL
Kopierad :-)
|
30 mm
|
20 mm
|
28 mm
|
0,033 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH2540
Kopierad :-)
|
40 mm
|
25 mm
|
35 mm
|
0,066 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH3050
Kopierad :-)
|
50 mm
|
30 mm
|
40 mm
|
0,095 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH3050LL
Kopierad :-)
|
50 mm
|
30 mm
|
40 mm
|
0,095 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH4060
Kopierad :-)
|
60 mm
|
40 mm
|
52 mm
|
0,18 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH5070
Kopierad :-)
|
70 mm
|
50 mm
|
62 mm
|
0,24 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH5070LL
Kopierad :-)
|
70 mm
|
50 mm
|
62 mm
|
0,24 kg
|
|
|||
|
KULBUSSNING
Art.nr.
KH4060LL
Kopierad :-)
|
60 mm
|
40 mm
|
52 mm
|
0,18 kg
|
|
