NTN Europe
Användningsområde:

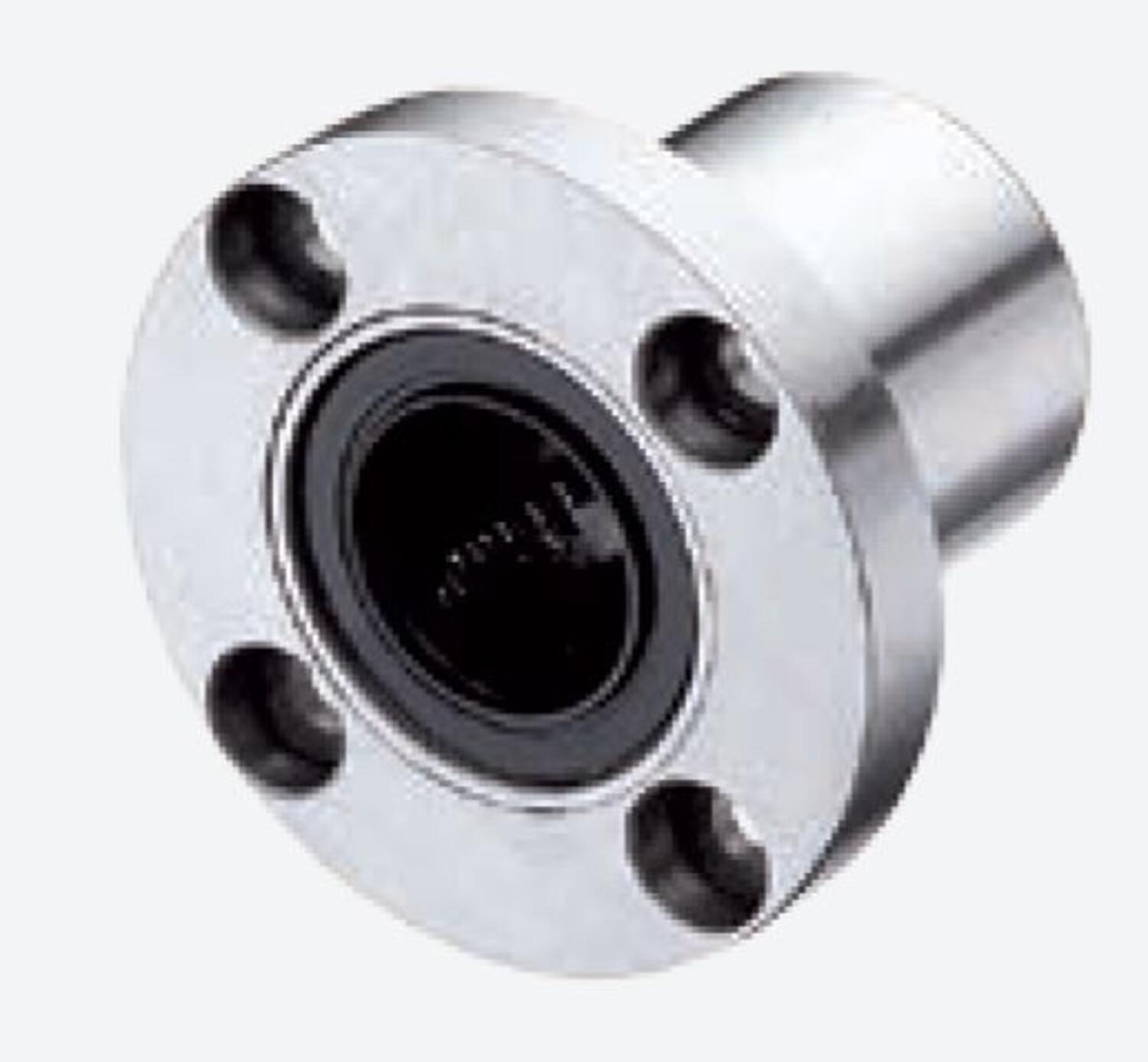

Flänsförsedda kulbussningar av BBER serien representerar ett bra komplement till standard
kulbussningar.
De erbjuder följande fördelar:
Den integrerade flänsen möjliggör ett effektivare arrangemang av huset eller
monteringshålen.
Att tänka på:
Kulbussningar med fläns är ekonomiska, eftersom färre komponenter krävs och gör installationen enklare. Bytet av kulbussningarna blir lättare. Fungerar med bibehållen precision i arbetsområden från -20°C till 80°C (kulhållare i plast) alternativt -20°C till 110°C (kulhållare i stål)
Art.nr. | Dimensioner | |||||||||||||||
Standard | Rostfritt | Ød | Tolerans | ØD | Tolerans | L | Tolerans | ØDf | T | ØDp | ØX | ØY | Z | |||
Material kulhållare | ||||||||||||||||
Plast | Stål | Plast | Stål | |||||||||||||
BBER5 | -- | BBERS5 | -- | 5 | +0,008 0 | 12 | 0 -0,013 | 22 | ±0,3 | 28 | 5 | 20 | 3,5 | 6 | 3,1 | |
BBER8 | BBER8A | BBERS8 | BBERS8A | 8 | 16 | 25 | 32 | 24 | ||||||||
BBER12 | BBER12A | BBERS12 | BBERS12A | 12 | 22 |
| 32 | 42 | 6 | 32 | 4,5 | 7,5 | 4,1 | |||
BBER16 | BBER16A | BBERS16 | BBERS16A | 16 | +0,009 -0,001 | 26 | 36 | 46 | 36 | |||||||
BBER20 | BBER20A | BBERS20 | BBERS20A | 20 | 32 | 0 -0,019 | 45 | 54 | 8 | 43 | 5,5 | 9 | 5,1 | |||
BBER25 | BBER25A | BBERS25 | BBERS25A | 25 | +0,011 -0,001 | 40 | 58 | 62 | 51 | |||||||
BBER30 | BBER30A | BBERS30 | BBERS30A | 30 | 47 | 68 | 76 | 10 | 62 | 6,6 | 11 | 6,1 | ||||
BBER40 | BBER40A | BBERS40 | BBERS40A | 40 | +0,013 -0,002 | 62 | 0 -0,022 | 80 | 98 | 13 | 80 | 9 | 14 | 8,1 | ||
BBER50 | BBER50A | BBERS50 | BBERS50A | 50 | 75 | 100 | 112 | 94 | ||||||||
BBER60 | BBER60A | BBERS60 | BBERS60A | 60 | 90 | 0 -0,025 | 125 | 134 | 18 | 112 | 11 | 17 | 11,1 | |||
-- | BBER80A | -- | -- | 80 | +0,016 -0,004 | 120 | 165 | 164 | 142 |
Art.nr. | Antal kulrader | Max excentricitet (µm) | Max vinkelavvikelse (µm) | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) | ||||
Standard | Rostfritt | |||||||||
Material kulhållare | ||||||||||
Plast | Stål | Plast | Stål | |||||||
BBER5 | -- | BBERS5 | -- | 4 | 12 | 12 | 159 | 265 | 26 | |
BBER8 | BBER8A | BBERS8 | BBERS8A | 195 | 402 | 41 | ||||
BBER12 | BBER12A | BBERS12 | BBERS12A | 286 | 549 | 80 | ||||
BBER16 | BBER16A | BBERS16 | BBERS16A | 419 | 784 | 103 | ||||
BBER20 | BBER20A | BBERS20 | BBERS20A | 5 | 15 | 15 | 432 | 892 | 182 | |
BBER25 | BBER25A | BBERS25 | BBERS25A | 6 | 877 | 1370 | 335 | |||
BBER30 | BBER30A | BBERS30 | BBERS30A | 908 | 1570 | 560 | ||||
BBER40 | BBER40A | BBERS40 | BBERS40A | 17 | 17 | 1584 | 2740 | 1175 | ||
BBER50 | BBER50A | BBERS50 | BBERS50A | 2357 | 4020 | 1745 | ||||
BBER60 | BBER60A | BBERS60 | BBERS60A | 20 | 20 | 4702 | 7940 | 3220 | ||
-- | BBER80A | -- | -- | 6085 | 980 | 6420 |
Art.nr. | Inre Ø | Exempel på ordernummer | ||||
Standard | Rostfritt | |||||
Material kulhållare | ||||||
Plast | Stål | Plast | Stål | |||
BBER5 | -- | BBERS5 | -- | 5 | Kulbussning med dubbelsidig tätning standard
| |
BBER8 | BBER8A | BBERS8 | BBERS8A | 8 | ||
BBER12 | BBER12A | BBERS12 | BBERS12A | 12 | ||
BBER16 | BBER16A | BBERS16 | BBERS16A | 16 | ||
BBER20 | BBER20A | BBERS20 | BBERS20A | 20 | ||
BBER25 | BBER25A | BBERS25 | BBERS25A | 25 | ||
BBER30 | BBER30A | BBERS30 | BBERS30A | 30 | ||
BBER40 | BBER40A | BBERS40 | BBERS40A | 40 | ||
BBER50 | BBER50A | BBERS50 | BBERS50A | 50 | ||
BBER60 | BBER60A | BBERS60 | BBERS60A | 60 | ||
-- | BBER80A | -- | -- | 80 |
För cadfiler, se Tracepartsonline.net
Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Användningsområde:
Flänsförsedda kulbussningar av BBER serien representerar ett bra komplement till standard
kulbussningar.
De erbjuder följande fördelar:
Den integrerade flänsen möjliggör ett effektivare arrangemang av huset eller
monteringshålen.
Att tänka på:
Kulbussningar med fläns är ekonomiska, eftersom färre komponenter krävs och gör installationen enklare. Bytet av kulbussningarna blir lättare. Fungerar med bibehållen precision i arbetsområden från -20°C till 80°C (kulhållare i plast) alternativt -20°C till 110°C (kulhållare i stål)
Art.nr. | Dimensioner | |||||||||||||||
Standard | Rostfritt | Ød | Tolerans | ØD | Tolerans | L | Tolerans | ØDf | T | ØDp | ØX | ØY | Z | |||
Material kulhållare | ||||||||||||||||
Plast | Stål | Plast | Stål | |||||||||||||
BBER5 | -- | BBERS5 | -- | 5 | +0,008 0 | 12 | 0 -0,013 | 22 | ±0,3 | 28 | 5 | 20 | 3,5 | 6 | 3,1 | |
BBER8 | BBER8A | BBERS8 | BBERS8A | 8 | 16 | 25 | 32 | 24 | ||||||||
BBER12 | BBER12A | BBERS12 | BBERS12A | 12 | 22 |
| 32 | 42 | 6 | 32 | 4,5 | 7,5 | 4,1 | |||
BBER16 | BBER16A | BBERS16 | BBERS16A | 16 | +0,009 -0,001 | 26 | 36 | 46 | 36 | |||||||
BBER20 | BBER20A | BBERS20 | BBERS20A | 20 | 32 | 0 -0,019 | 45 | 54 | 8 | 43 | 5,5 | 9 | 5,1 | |||
BBER25 | BBER25A | BBERS25 | BBERS25A | 25 | +0,011 -0,001 | 40 | 58 | 62 | 51 | |||||||
BBER30 | BBER30A | BBERS30 | BBERS30A | 30 | 47 | 68 | 76 | 10 | 62 | 6,6 | 11 | 6,1 | ||||
BBER40 | BBER40A | BBERS40 | BBERS40A | 40 | +0,013 -0,002 | 62 | 0 -0,022 | 80 | 98 | 13 | 80 | 9 | 14 | 8,1 | ||
BBER50 | BBER50A | BBERS50 | BBERS50A | 50 | 75 | 100 | 112 | 94 | ||||||||
BBER60 | BBER60A | BBERS60 | BBERS60A | 60 | 90 | 0 -0,025 | 125 | 134 | 18 | 112 | 11 | 17 | 11,1 | |||
-- | BBER80A | -- | -- | 80 | +0,016 -0,004 | 120 | 165 | 164 | 142 |
Art.nr. | Antal kulrader | Max excentricitet (µm) | Max vinkelavvikelse (µm) | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) | ||||
Standard | Rostfritt | |||||||||
Material kulhållare | ||||||||||
Plast | Stål | Plast | Stål | |||||||
BBER5 | -- | BBERS5 | -- | 4 | 12 | 12 | 159 | 265 | 26 | |
BBER8 | BBER8A | BBERS8 | BBERS8A | 195 | 402 | 41 | ||||
BBER12 | BBER12A | BBERS12 | BBERS12A | 286 | 549 | 80 | ||||
BBER16 | BBER16A | BBERS16 | BBERS16A | 419 | 784 | 103 | ||||
BBER20 | BBER20A | BBERS20 | BBERS20A | 5 | 15 | 15 | 432 | 892 | 182 | |
BBER25 | BBER25A | BBERS25 | BBERS25A | 6 | 877 | 1370 | 335 | |||
BBER30 | BBER30A | BBERS30 | BBERS30A | 908 | 1570 | 560 | ||||
BBER40 | BBER40A | BBERS40 | BBERS40A | 17 | 17 | 1584 | 2740 | 1175 | ||
BBER50 | BBER50A | BBERS50 | BBERS50A | 2357 | 4020 | 1745 | ||||
BBER60 | BBER60A | BBERS60 | BBERS60A | 20 | 20 | 4702 | 7940 | 3220 | ||
-- | BBER80A | -- | -- | 6085 | 980 | 6420 |
Art.nr. | Inre Ø | Exempel på ordernummer | ||||
Standard | Rostfritt | |||||
Material kulhållare | ||||||
Plast | Stål | Plast | Stål | |||
BBER5 | -- | BBERS5 | -- | 5 | Kulbussning med dubbelsidig tätning standard
| |
BBER8 | BBER8A | BBERS8 | BBERS8A | 8 | ||
BBER12 | BBER12A | BBERS12 | BBERS12A | 12 | ||
BBER16 | BBER16A | BBERS16 | BBERS16A | 16 | ||
BBER20 | BBER20A | BBERS20 | BBERS20A | 20 | ||
BBER25 | BBER25A | BBERS25 | BBERS25A | 25 | ||
BBER30 | BBER30A | BBERS30 | BBERS30A | 30 | ||
BBER40 | BBER40A | BBERS40 | BBERS40A | 40 | ||
BBER50 | BBER50A | BBERS50 | BBERS50A | 50 | ||
BBER60 | BBER60A | BBERS60 | BBERS60A | 60 | ||
-- | BBER80A | -- | -- | 80 |
För cadfiler, se Tracepartsonline.net
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Varianter | Nedladdning av CAD | Pris/enhet | ||
---|---|---|---|---|
![]()
KULBUSSNING FLÄNS STÅLHÅLLARE
Art.nr.
BBER12AUU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER12UU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER16UU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER20AUU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER20UU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER25UU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER30AUU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER30UU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER40LAUU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS PLAST HÅLLARE
Art.nr.
BBER40UU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER5UU
Kopierad :-)
|
| |||
![]()
KULBUSSNING FLÄNS
Art.nr.
BBER8UU
Kopierad :-)
|
|
Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj en variant i listan
