Användningsområde:

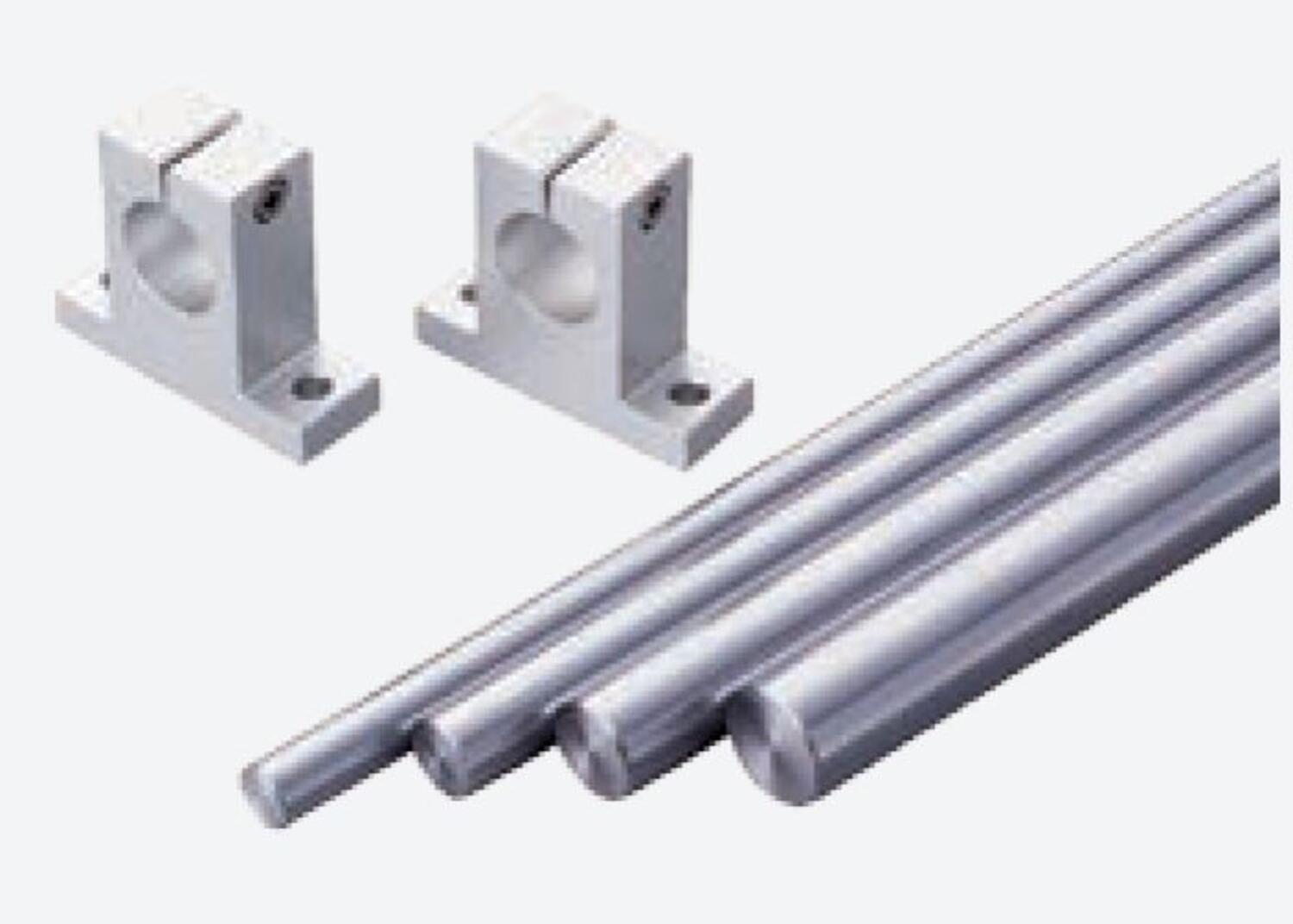

Axelsupport SK erbjuder ett kostnadseffektivt alternativ för montering av solida eller hålade axlar.
Att tänk på:
Solid eller hålad axel beställs separat

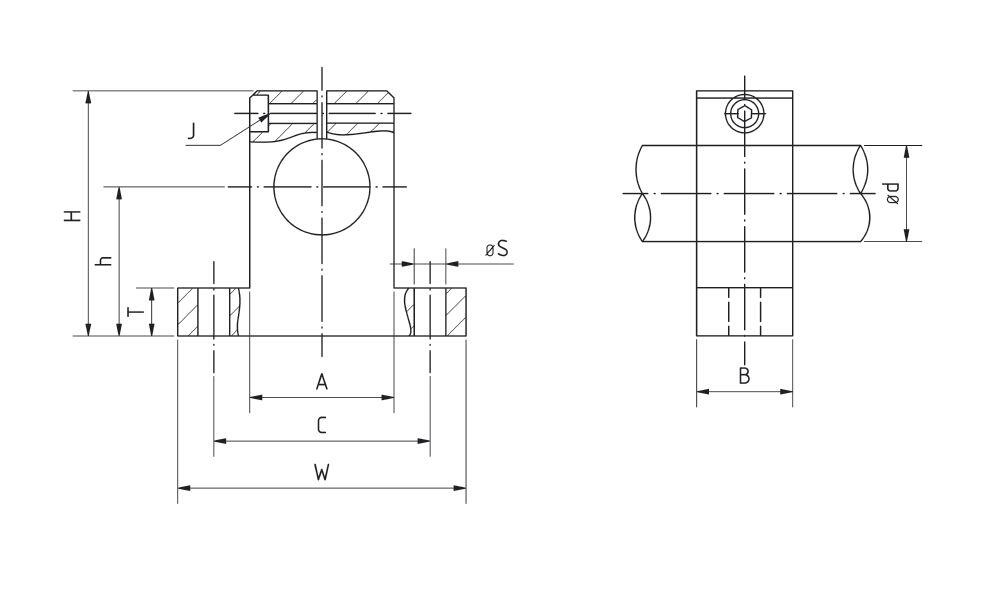

Art. Nr | Dimensioner (mm) | ||||||||||
Ø H8 | H | h ±0,02 | W | A | B | C±0,15 | T | S | J | Vikt (g) | |
SK8 | 8 | 27 | 15 | 32 | 16 | 10 | 25 | 5 | 4,5 | 3 | 10 |
SK12 | 12 | 35 | 20 | 42 | 0 | 12 | 32 | 5,5 | 5,5 | 20 | |
SK16 | 16 | 42 | 25 | 50 | 26 | 16 | 40 | 6,5 | 30 | ||
SK20 | 20 | 50 | 30 | 60 | 32 | 20 | 45 | 8 | 4 | 70 | |
SK25 | 25 | 58 | 35 | 74 | 38 | 25 | 60 | 9 | 6,6 | 5 | 140 |
SK30 | 30 | 68 | 40 | 84 | 45 | 28 | 68 | 10 | 9 | 6 | 200 |
SK40 | 40 | 86 | 50 | 108 | 56 | 32 | 86 | 12 | 11 | 8 | 480 |
SK50 | 50 | 100 | 60 | 130 | 80 | 40 | 108 | 14 | 1900 | ||
SK60 | 60 | 124 | 75 | 160 | 100 | 48 | 132 | 15 | 13,5 | 3600 |
