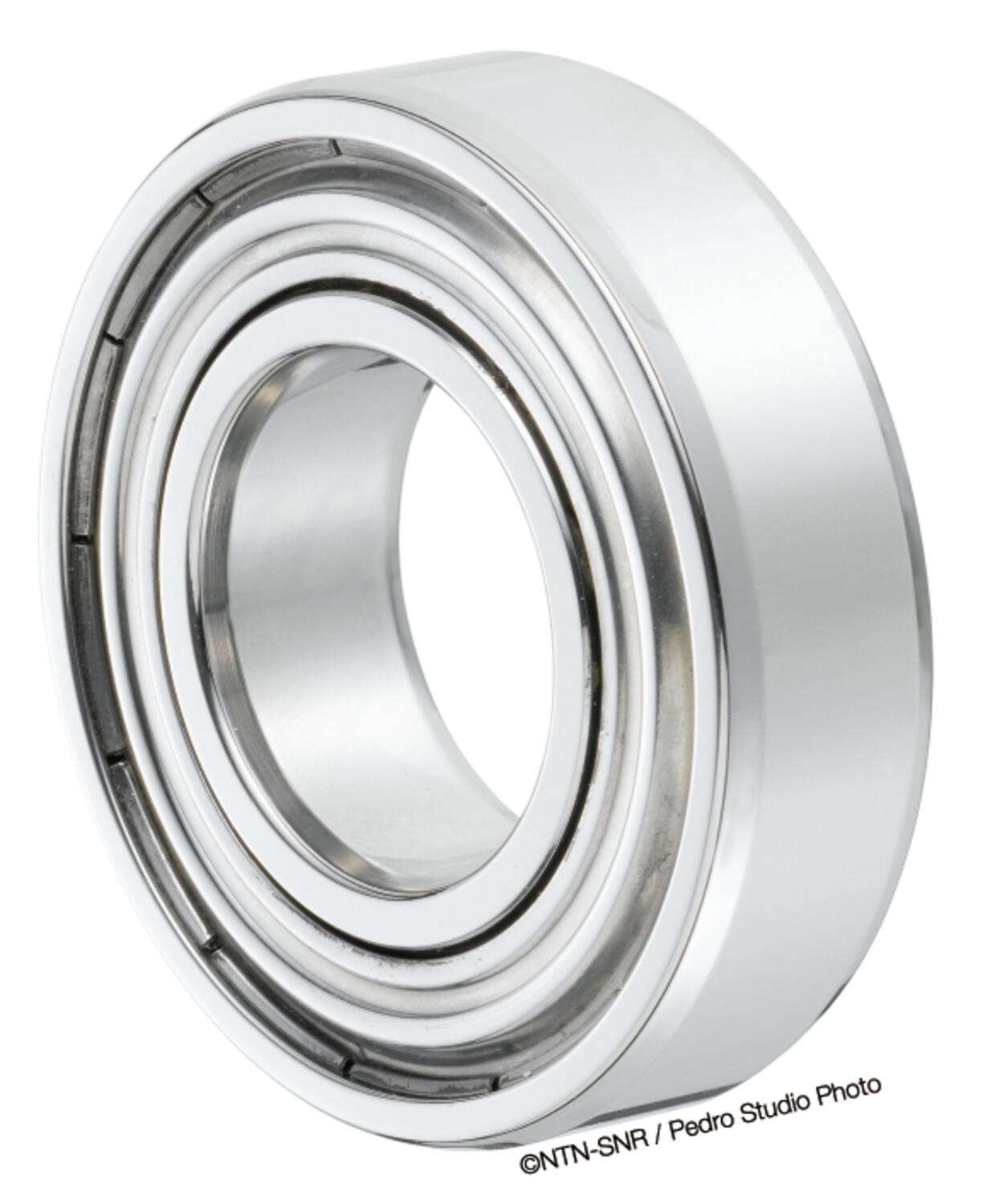

HVZZ serien är perfekt anpassad till applikationer med höga hastigheter. Serien tillverkas med P6 tolerans, P5 löpnoggranhet samt högprecisionskulor (<= klass 10) vilket med för lägre friktion och minskad energiåtgång. Hållaren är tillverkad i polyamid 6.6 som har en lägre friktionskoefficient än stålhållare, lagren levereras fyllda med ett anpassat höghastighetssmörjmedel och med lågfrikterande plåttätningar som förhindrar smuts att komma in i lagret. Lagren i HVZZ serien håller C3 interglapp. Ett optimalt lager för applikationer som kräver höga varvtal, typisk applikation: träbearbetningsmaskiner, pumpar och elmotorer etc.
ATT TÄNKA PÅ
Temperaturområde: max +120°C (peak)
Använd korrekt montering för att optimera lagrets prestanda
Innerringsrotation: m6 / H7
Ytterringsrotation: h6/M7
| d (innerdiameter) | 10 mm |
|---|---|
| D (ytterdiameter) | 26 mm |
| B | 8 mm |
| Vikt | 0,02 kg |
| Stat Cor (Statiskt bärighetstal) | 2 kN |
| Dyn Cr (Dynamiskt bärighetstal) | 4,5 kN |
| Radialglapp | C3 |
|---|---|
| Tätningstyp | ZZ |
| Varvtal | 28000 rpm |
| Hastighet max | 57000 rpm |
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
HVZZ serien är perfekt anpassad till applikationer med höga hastigheter. Serien tillverkas med P6 tolerans, P5 löpnoggranhet samt högprecisionskulor (<= klass 10) vilket med för lägre friktion och minskad energiåtgång. Hållaren är tillverkad i polyamid 6.6 som har en lägre friktionskoefficient än stålhållare, lagren levereras fyllda med ett anpassat höghastighetssmörjmedel och med lågfrikterande plåttätningar som förhindrar smuts att komma in i lagret. Lagren i HVZZ serien håller C3 interglapp. Ett optimalt lager för applikationer som kräver höga varvtal, typisk applikation: träbearbetningsmaskiner, pumpar och elmotorer etc.
ATT TÄNKA PÅ
Temperaturområde: max +120°C (peak)
Använd korrekt montering för att optimera lagrets prestanda
Innerringsrotation: m6 / H7
Ytterringsrotation: h6/M7
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | d (innerdiameter) | D (ytterdiameter) | B | Tätningstyp | Vikt | Stat Cor (Statiskt bärighetstal) | Dyn Cr (Dynamiskt bärighetstal) | Radialglapp | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
SPÅRKULLAGER TOPLINE
Art.nr.
6000HVZZ
Kopierad :-)
|
10 mm
|
26 mm
|
8 mm
|
ZZ
|
0,02 kg
|
2 kN
|
4,5 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6001HVZZ
Kopierad :-)
|
12 mm
|
28 mm
|
8 mm
|
ZZ
|
0,02 kg
|
2,4 kN
|
5 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6002HVZZ
Kopierad :-)
|
15 mm
|
32 mm
|
9 mm
|
ZZ
|
0,03 kg
|
2,9 kN
|
5,4 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6003HVZZ
Kopierad :-)
|
17 mm
|
35 mm
|
10 mm
|
ZZ
|
0,04 kg
|
3,3 kN
|
5,8 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6004HVZZ
Kopierad :-)
|
20 mm
|
42 mm
|
12 mm
|
ZZ
|
0,07 kg
|
5 kN
|
9,2 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6005HVZZ
Kopierad :-)
|
25 mm
|
47 mm
|
12 mm
|
ZZ
|
0,08 kg
|
5,8 kN
|
9,8 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6006HVZZ
Kopierad :-)
|
30 mm
|
55 mm
|
13 mm
|
ZZ
|
0,12 kg
|
8,3 kN
|
13 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6007HVZZ
Kopierad :-)
|
35 mm
|
62 mm
|
14 mm
|
ZZ
|
0,15 kg
|
10,3 kN
|
15,7 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6008HVZZ
Kopierad :-)
|
40 mm
|
68 mm
|
15 mm
|
ZZ
|
0,19 kg
|
11,5 kN
|
16,4 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6009HVZZ
Kopierad :-)
|
45 mm
|
75 mm
|
16 mm
|
ZZ
|
0,24 kg
|
15,1 kN
|
20,5 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6010HVZZ
Kopierad :-)
|
50 mm
|
80 mm
|
16 mm
|
ZZ
|
0,27 kg
|
16,6 kN
|
21,1 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6011HVZZ
Kopierad :-)
|
55 mm
|
90 mm
|
18 mm
|
ZZ
|
0,39 kg
|
21,3 kN
|
27,5 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6201HVZZ
Kopierad :-)
|
12 mm
|
32 mm
|
10 mm
|
ZZ
|
0,04 kg
|
3,1 kN
|
6,8 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6202HVZZ
Kopierad :-)
|
15 mm
|
35 mm
|
11 mm
|
ZZ
|
0,05 kg
|
3,8 kN
|
7,7 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6203HVZZ
Kopierad :-)
|
17 mm
|
40 mm
|
12 mm
|
ZZ
|
0,07 kg
|
4,8 kN
|
9,4 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6204HVZZ
Kopierad :-)
|
20 mm
|
47 mm
|
14 mm
|
ZZ
|
0,11 kg
|
6,6 kN
|
12,6 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6205HVZZ
Kopierad :-)
|
25 mm
|
52 mm
|
15 mm
|
ZZ
|
0,13 kg
|
7,9 kN
|
13,8 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6206HVZZ
Kopierad :-)
|
30 mm
|
62 mm
|
16 mm
|
ZZ
|
0,44 kg
|
11,3 kN
|
19,2 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6207HVZZ
Kopierad :-)
|
35 mm
|
72 mm
|
17 mm
|
ZZ
|
0,29 kg
|
15,3 kN
|
25,3 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6208HVZZ
Kopierad :-)
|
40 mm
|
80 mm
|
18 mm
|
ZZ
|
0,29 kg
|
17,9 kN
|
28,7 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6209HVZZ
Kopierad :-)
|
45 mm
|
85 mm
|
19 mm
|
ZZ
|
0,4 kg
|
14000 kN
|
8700 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6210HVZZ
Kopierad :-)
|
50 mm
|
90 mm
|
20 mm
|
ZZ
|
0,45 kg
|
23,2 kN
|
34,5 kN
|
C3
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6308HVZZ
Kopierad :-)
|
40 mm
|
90 mm
|
23 mm
|
ZZ
|
0,61 kg
|
24 kN
|
40,3 kN
|
C3
|
|
