Vid extrema temperaturer, typiskt vid applikationer såsom vagnar i brännugnar, glastillverkning eller inom stålindustri, där temperaturen är upp till +350°C har NTN SNR konstruerat F6XX serien. Materialet i lagret är värmebehandlat och anlöpt, vilket medför att det är värmestabilt för extrema temperaturer. En specifik ytbehandling (fosfatering + M0S₂ förvar) genererar ett förbättrad korrosionsskydd och en god smörjningskapacitet. Radialglappet är en multipel av C5 för att säkerställa att lagret inte kärvar vid de stora temperaturvariationer som lagret utsetts för.

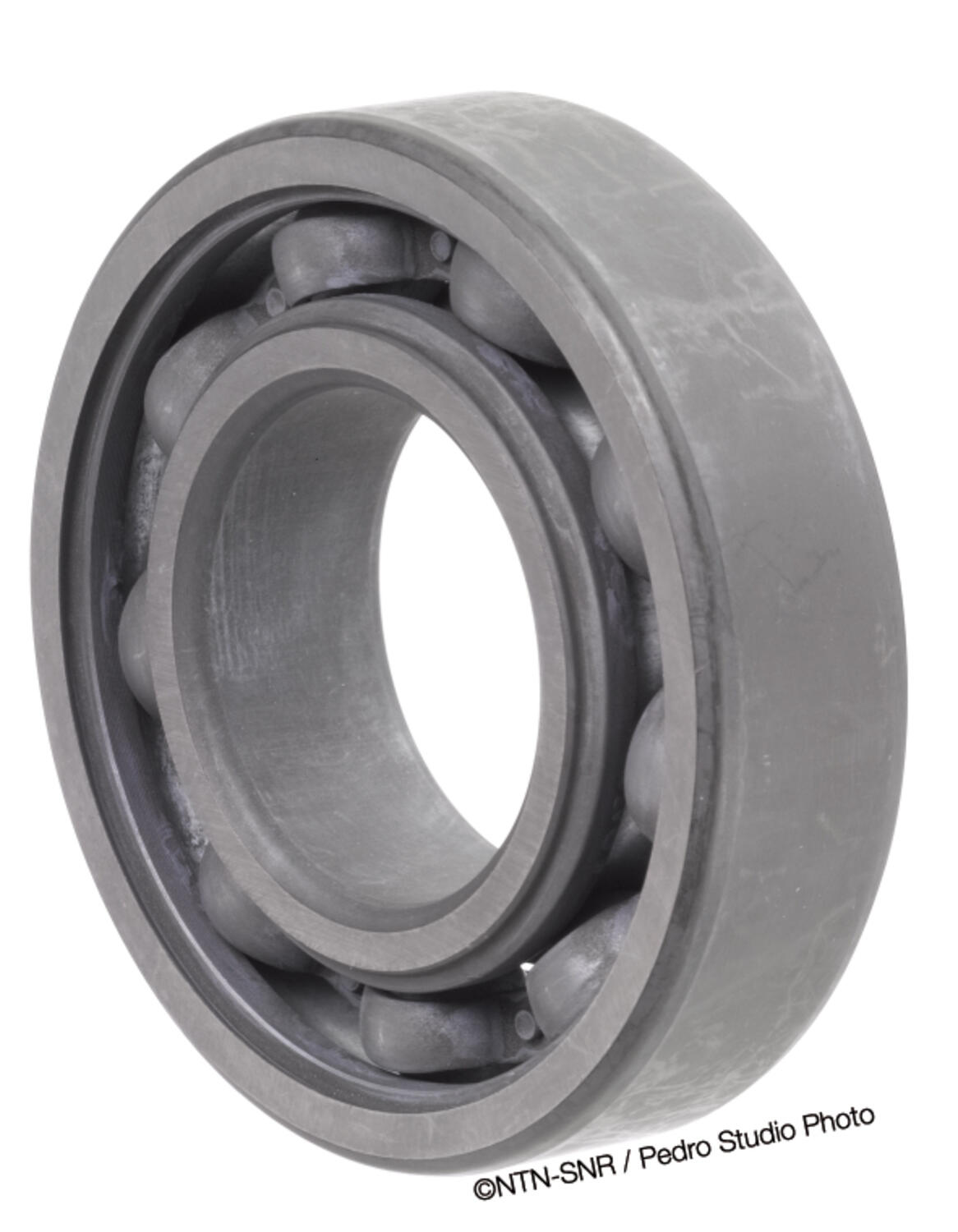

F600 - öppet (inga tätningar)
F604 - ZZ plåttätningar som förhindrar att fasta föroreningar tränger in i lagret.
ATT TÄNKA PÅ
Låga varvtal, max 50rpm
Innerringsrotation: H7 / j6
Ytterringsrotation: J7/g6
Vid fuktig miljö måste försiktighet vidtas då M0S₂ kan reagera med vatten och bilda svavelsyra
| Radialglapp | C5+ |
|---|---|
| Tätningstyp | ZZ |
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Vid extrema temperaturer, typiskt vid applikationer såsom vagnar i brännugnar, glastillverkning eller inom stålindustri, där temperaturen är upp till +350°C har NTN SNR konstruerat F6XX serien. Materialet i lagret är värmebehandlat och anlöpt, vilket medför att det är värmestabilt för extrema temperaturer. En specifik ytbehandling (fosfatering + M0S₂ förvar) genererar ett förbättrad korrosionsskydd och en god smörjningskapacitet. Radialglappet är en multipel av C5 för att säkerställa att lagret inte kärvar vid de stora temperaturvariationer som lagret utsetts för.
F600 - öppet (inga tätningar)
F604 - ZZ plåttätningar som förhindrar att fasta föroreningar tränger in i lagret.
ATT TÄNKA PÅ
Låga varvtal, max 50rpm
Innerringsrotation: H7 / j6
Ytterringsrotation: J7/g6
Vid fuktig miljö måste försiktighet vidtas då M0S₂ kan reagera med vatten och bilda svavelsyra
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | d (innerdiameter) | D (ytterdiameter) | B | Tätningstyp | Radialglapp | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|
SPÅRKULLAGER TOPLINE
Art.nr.
6004F604
Kopierad :-)
|
|
|
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6007F604
Kopierad :-)
|
35 mm
|
62 mm
|
14 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6008F604
Kopierad :-)
|
40 mm
|
68 mm
|
15 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6204F604
Kopierad :-)
|
20 mm
|
47 mm
|
14 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6205F604
Kopierad :-)
|
25 mm
|
52 mm
|
15 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6206F604
Kopierad :-)
|
30 mm
|
62 mm
|
16 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6207F604
Kopierad :-)
|
35 mm
|
72 mm
|
17 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6208F604
Kopierad :-)
|
40 mm
|
80 mm
|
18 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6209F604
Kopierad :-)
|
45 mm
|
85 mm
|
19 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6210F604
Kopierad :-)
|
50 mm
|
90 mm
|
20 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6211F604
Kopierad :-)
|
55 mm
|
100 mm
|
21 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6212F604
Kopierad :-)
|
60 mm
|
110 mm
|
22 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6213F604
Kopierad :-)
|
65 mm
|
120 mm
|
23 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6214F604
Kopierad :-)
|
70 mm
|
125 mm
|
24 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6305F604
Kopierad :-)
|
25 mm
|
62 mm
|
17 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6306F604
Kopierad :-)
|
30 mm
|
72 mm
|
19 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6309F604
Kopierad :-)
|
45 mm
|
100 mm
|
25 mm
|
ZZ
|
C5+
|
|
|||
|
SPÅRKULLAGER TOPLINE
Art.nr.
6311F604
Kopierad :-)
|
50 mm
|
120 mm
|
29 mm
|
ZZ
|
C5+
|
|
