LRE balanserad radiell låsning

LRE Balanserad radiell låsning

Samma uppbyggnad och komposition som LR mutter, men med 2st låsslitsar. Låsslitsarna är symmetriskt placerade 180° mot varandra. Detta medför att LRE muttern är balanserad och därmed anpassad för högre hastigheter och har dubbelt så stor låseffekt som LR muttern.
Den vinkelräta kontaktytan ger en precis och säker låsning där högprecison eftersträvas.

PERFEKT FÖR FÖLJANDE BRANSCHER OCH ANVÄNDNINGSOMRÅDEN

Fixering och injustering av alla typer av lager
Montering av kulskruvar
Roterande höghastighetsspindlar
System med högfrekventa växlingar av rörelseriktning
Kalibrering av fjädersystem
Konstruktioner som utsätts för höga temperaturer och/eller vibrationer
Konstruktioner som regelbundet demonteras eller återmonteras

Exempel på branscher är fordons-, flyg-, process-, offshore/marinindustri, vals/järnverk.
Men också alla typer av maskintillverkare som t.ex. tryckeri, emballage, samt motorer, turbiner, kompressorer etc.

Teknisk fakta & Att tänka på

Muttrarna är tillverkade i 20MV6, ett stål med hög sträck- & brottgräns
Gängtolerans 4H, andra låsmuttrar har vanligen endast 5H eller 6H
Slitsarna är laserskurna
Svarteloxerad
Slipad och polerad anläggningsyta
Vinkelräthet, framsida mot hål; 0,005
4 st urfräsningar i 90 grader för haknyckel
Kundanpassning kan erbjudas med tillverkning i ett flertal olika material och gängtyper

Åtdragningsmoment stoppskruvar

M4 skruv 2,5 Nm M8 skruv 18 Nm

M5 skruv 5 Nm M10 skruv 36 Nm

M6 skruv 8 Nm

NOTERAS! Stoppskruvarna får EJ röras när muttern ej är monterad på axel.

Läs mer

Balanserade muttrar för högre rotationshastighet
Med dubbla låsskruvar erhålls dubbel låseffekt ”unlocking torque”

Vald variant

Spara som PDF

Teknisk data

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Axiell last max	37800 N
b+h	4x2
Bredd C	12 mm
Diameter B	30 mm
Gänga	22x1,5

Lossningsmoment	94
Stoppskruv	6
Vikt	0,06 kg
Ytterdiameter D	35 mm

Nedladdning av CAD

LRE07

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

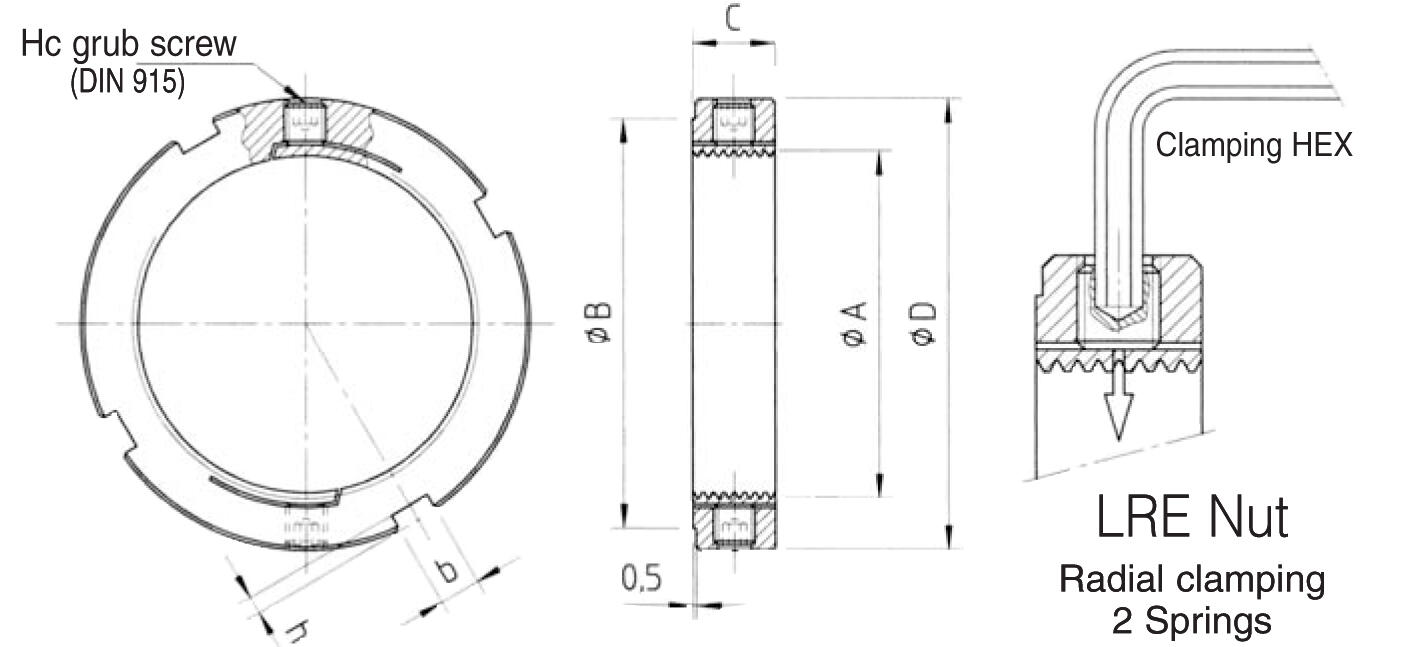

Mått och inkopplingar

Produktbeskrivning

LRE Balanserad radiell låsning

PERFEKT FÖR FÖLJANDE BRANSCHER OCH ANVÄNDNINGSOMRÅDEN

Fixering och injustering av alla typer av lager
Montering av kulskruvar
Roterande höghastighetsspindlar
System med högfrekventa växlingar av rörelseriktning
Kalibrering av fjädersystem
Konstruktioner som utsätts för höga temperaturer och/eller vibrationer
Konstruktioner som regelbundet demonteras eller återmonteras

Teknisk fakta & Att tänka på

Muttrarna är tillverkade i 20MV6, ett stål med hög sträck- & brottgräns
Gängtolerans 4H, andra låsmuttrar har vanligen endast 5H eller 6H
Slitsarna är laserskurna
Svarteloxerad
Slipad och polerad anläggningsyta
Vinkelräthet, framsida mot hål; 0,005
4 st urfräsningar i 90 grader för haknyckel
Kundanpassning kan erbjudas med tillverkning i ett flertal olika material och gängtyper

Åtdragningsmoment stoppskruvar

M4 skruv 2,5 Nm M8 skruv 18 Nm

M5 skruv 5 Nm M10 skruv 36 Nm

M6 skruv 8 Nm

NOTERAS! Stoppskruvarna får EJ röras när muttern ej är monterad på axel.

Tillbehör

Relaterade produkter

TechKnow - kunskap, kundcase och företagsnytt

Ny leverantörsmodul för Internordics hållbarhetsarbete

Företagsnytt

Vi visar vägen mot en mer hållbar transportnäring

Varianter	Axiell last max	b+h	Bredd C	Diameter B	Gänga	Lossningsmoment	Stoppskruv	Vikt	Ytterdiameter D
Art.nr. LRE07 Kopierad :-)	37800 N	4x2	12 mm	30 mm	22x1,5	94	6	0,06 kg	35 mm
LÅSMUTTER M25X1,50 BALANS Art.nr. LRE08 Kopierad :-)	48000 N	5x2	12 mm	35 mm	25x1,5	106	6	0,07 kg	40 mm
LÅSMUTTER M30X1,50 BALANS Art.nr. LRE09 Kopierad :-)	58000 N	5x2	12 mm	40 mm	30x1,5	118	6	0,085 kg	45 mm
Art.nr. LRE10 Kopierad :-)	74400 N	5x2	12 mm	41 mm	32x1,5	130	6	0,09 kg	46 mm
LÅSMUTTER M35X1,5 BALANS Art.nr. LRE11 Kopierad :-)	77700 N	5x2	12 mm	45 mm	35x1,5	150	6	0,095 kg	50 mm
Art.nr. LRE12 Kopierad :-)	82000 N	5x2	12 mm	47 mm	38x1,5	166	6	0,1 kg	52 mm
LÅSMUTTER M40X1,5 BALANS Art.nr. LRE13 Kopierad :-)	85200 N	6x2,5	12 mm	49 mm	40x1,5	188	6	0,1 kg	55 mm
Art.nr. LRE14 Kopierad :-)	89600 N	6x2,5	12 mm	50 mm	42x1,5	210	6	0,11 kg	56 mm
LÅSMUTTER M45X1,5 BALANS Art.nr. LRE15 Kopierad :-)	100000 N	6x2,5	12 mm	54 mm	45x1,5	236	6	0,12 kg	60 mm
LÅSMUTTER M50X1,5 BALANS Art.nr. LRE16 Kopierad :-)	115600 N	6x2,5	12 mm	59 mm	50x1,5	264	6	0,13 kg	65 mm
Art.nr. LRE17 Kopierad :-)	120400 N	6x2,5	12 mm	61 mm	52x1,5	294	6	0,13 kg	67 mm
LÅSMUTTER M55X2 BALANS Art.nr. LRE18 Kopierad :-)	144800 N	7x3	15 mm	68 mm	55x2	1024	8	0,23 kg	75 mm
LÅSMUTTER M60x2 BALANS Art.nr. LRE19 Kopierad :-)	158300 N	7x3	15 mm	73 mm	60x2	1064	8	0,25 kg	80 mm
LÅSMUTTER M65X2,0 BALANS Art.nr. LRE20 Kopierad :-)	178100 N	7x3	15 mm	78 mm	65x2	1120	8	0,27 kg	85 mm
Art.nr. LRE21 Kopierad :-)	192100 N	8x3,5	15 mm	82 mm	70x2	1174	8	0,28 kg	90 mm
LÅSMUTTER M75X2,0 BALANS Art.nr. LRE22 Kopierad :-)	209000 N	8x3,5	15 mm	87 mm	75x2	1230	8	0,3 kg	95 mm
Art.nr. LRE23 Kopierad :-)	228000 N	8x3,5	15 mm	97 mm	80x2	1300	8	0,42 kg	105 mm
LÅSMUTTER M85X2,0 BALANS Art.nr. LRE24 Kopierad :-)	245800 N	8x3,5	15 mm	102 mm	85x2	1350	8	0,44 kg	110 mm
LÅSMUTTER M90X2,0 BALANS Art.nr. LRE25 Kopierad :-)	265800 N	10x4	15 mm	106 mm	90x2	1426	8	0,46 kg	115 mm
Art.nr. LRE26 Kopierad :-)	280800 N	10x4	15 mm	111 mm	95x2	1500	8	0,49 kg	120 mm
Art.nr. LRE27 Kopierad :-)	295800 N	10x4	15 mm	116 mm	100x2	1580	8	0,51 kg	125 mm
Art.nr. LRE28 Kopierad :-)	310800 N	12x5	15 mm	119 mm	105x2	1660	8	0,52 kg	130 mm
LÅSMUTTER M110x2,0 BALANS Art.nr. LRE29 Kopierad :-)	325700 N	12x5	15 mm	124 mm	110x2	1740	8	0,55 kg	135 mm
Art.nr. LRE30 Kopierad :-)	345200 N	12x5	15 mm	129 mm	115x2	1860	8	0,57 kg	140 mm
LÅSMUTTER M120x2,0 BALANS Art.nr. LRE31 Kopierad :-)	362800 N	12x5	15 mm	134 mm	120x2	1920	8	0,59 kg	145 mm
Art.nr. LRE32 Kopierad :-)	383000 N	12x5	15 mm	139 mm	125x2	2080	8	0,62 kg	150 mm
LÅSMUTTER M130x2,0 BALANS Art.nr. LRE33 Kopierad :-)	406200 N	12x5	15 mm	144 mm	130x2	4000	8	0,65 kg	155 mm
Art.nr. LRE34 Kopierad :-)	633000 N	14x6	20 mm	152 mm	135x2	4000	10	1,1 kg	165 mm
Art.nr. LRE35 Kopierad :-)	660800 N	14x6	20 mm	157 mm	140x2	4000	10	1,13 kg	170 mm
Art.nr. LRE36 Kopierad :-)	684600 N	14x6	20 mm	162 mm	145x2	4000	10	1,15 kg	175 mm
LÅSMUTTER M150x2,0 BALANS Art.nr. LRE37 Kopierad :-)	712900 N	14x6	20 mm	167 mm	150x2	4000	10	1,2 kg	180 mm
