COB

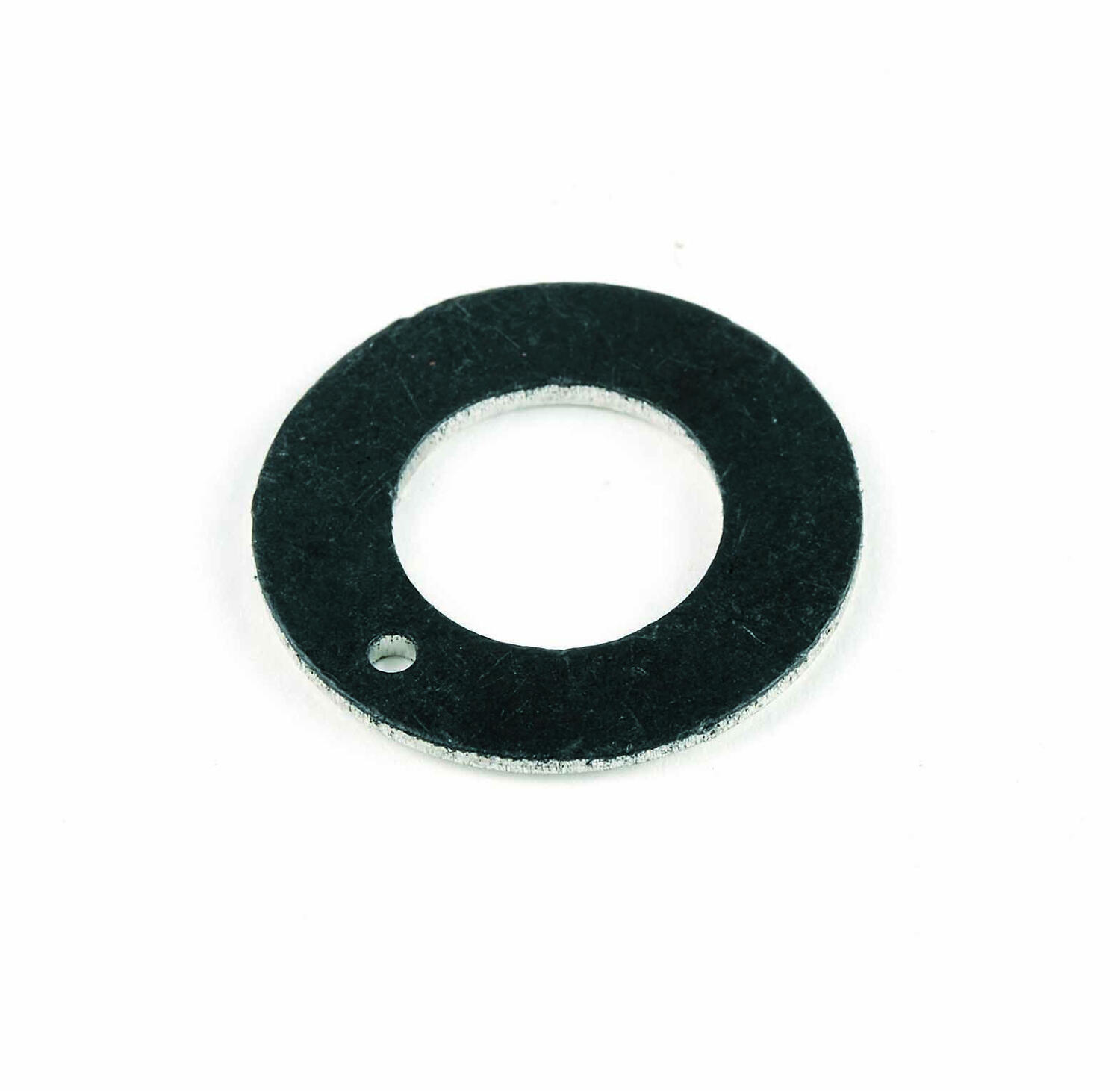

Glidbricka med PTFE-glidyta på tennpläterad stålstomme innebär att den är särskilt lämplig när man inte vill/ kan smörja, vilket innebär hög produktionseffektivitet. Typen väljer man om man har hög last och låg hastighet eller hög hastighet och låg last. Brickan kan även användas i t ex olja eller vatten och har god korrosionsbeständighet. Denna typ tillåter mycket hög och låg temperatur och har låg friktion. Används i applikationer som t ex gymutrustning.
Belastning/belastningsriktning, varvtal, kombinationen last/varvtal dvs PxV-värdet (där P är kraften och V är varvtal), temperaturområde, smörjbehov/möjlighet, miljö/föroreningar, ytfinhet hos motyta och inbyggnadsmått.

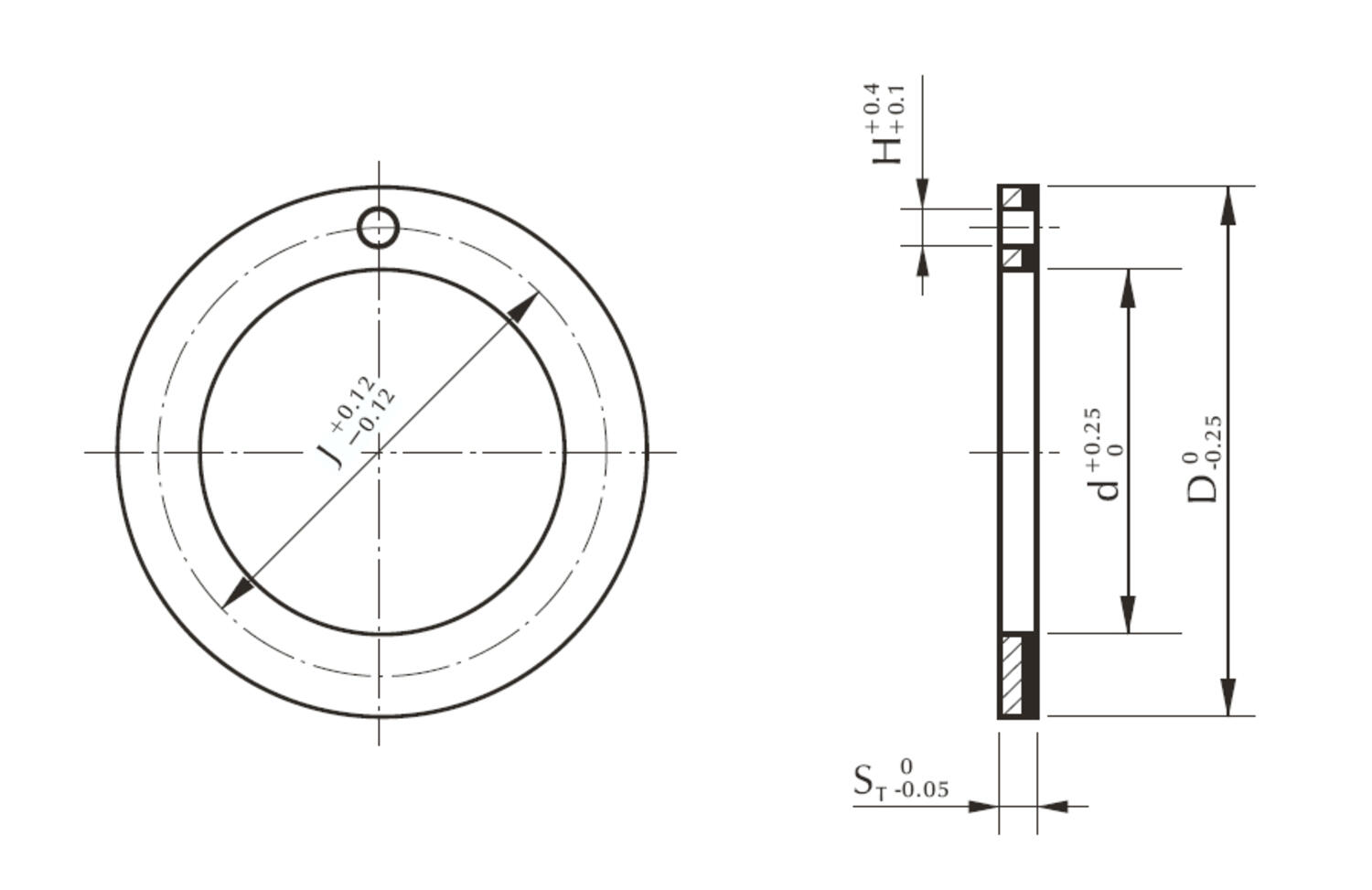

| d (innerdiameter) | 10 mm |
|---|---|
| D (ytterdiameter) | 20 mm |
| H | 1,5 mm |
|---|
Glidbricka med PTFE-glidyta på tennpläterad stålstomme innebär att den är särskilt lämplig när man inte vill/ kan smörja, vilket innebär hög produktionseffektivitet. Typen väljer man om man har hög last och låg hastighet eller hög hastighet och låg last. Brickan kan även användas i t ex olja eller vatten och har god korrosionsbeständighet. Denna typ tillåter mycket hög och låg temperatur och har låg friktion. Används i applikationer som t ex gymutrustning.
Belastning/belastningsriktning, varvtal, kombinationen last/varvtal dvs PxV-värdet (där P är kraften och V är varvtal), temperaturområde, smörjbehov/möjlighet, miljö/föroreningar, ytfinhet hos motyta och inbyggnadsmått.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | d (innerdiameter) | D (ytterdiameter) | H | Pris/enhet | ||
|---|---|---|---|---|---|---|---|
GLIDBRICKA
Art.nr.
COB010 DP10
Kopierad :-)
|
10 mm
|
20 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP12
Kopierad :-)
|
12 mm
|
24 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP14
Kopierad :-)
|
14 mm
|
26 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP16
Kopierad :-)
|
16 mm
|
30 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP18
Kopierad :-)
|
18 mm
|
32 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP20
Kopierad :-)
|
20 mm
|
36 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP22
Kopierad :-)
|
22 mm
|
38 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP26
Kopierad :-)
|
26 mm
|
44 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP32
Kopierad :-)
|
32 mm
|
54 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP34
Kopierad :-)
|
34 mm
|
52 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP42
Kopierad :-)
|
42 mm
|
66 mm
|
1,5 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP48
Kopierad :-)
|
48 mm
|
74 mm
|
2 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP52
Kopierad :-)
|
52 mm
|
78 mm
|
2 mm
|
|
|||
|
GLIDBRICKA
Art.nr.
COB010 DP62
Kopierad :-)
|
62 mm
|
90 mm
|
2 mm
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
