MBO

Gaffellänk DIN 71752

Typiska applikationer för gaffellänkar är pneumatikcylindrar, gascylindrar och länksystem



Läs mer
  • finns i olika material och olika gängor och kan kundanpassas.
  • vi erbjuder olika typer av hållare till gaffellänkarna

Vald variant

MBO

Spara som PDF

Teknisk data

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

a1 h11 12 mm
a2 + 0,3-0,16 12 mm
b1 B13 6 mm
b2 Adm Variation 6 B13
d1 H9 6 mm
d2 (regular thread) M5X10
d3 ±0,3 10 mm
f ±0,20 0,5 mm
g ±0,5 12 mm
I1 ±0,5 31 mm
I2 Adm variation 24 ± 0.3
I3 ±0,2 9 mm
r 0,5 mm

Nedladdning av CAD

DIN71752M5X10

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

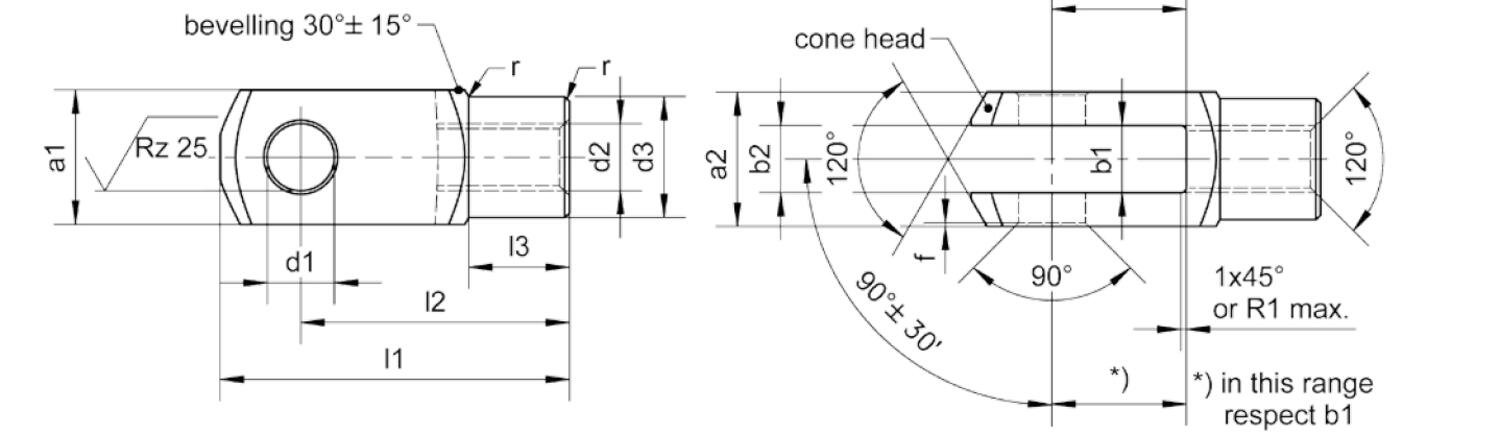

Mått och inkopplingar

Produktbeskrivning

Typiska applikationer för gaffellänkar är pneumatikcylindrar, gascylindrar och länksystem



Tillbehör

TechKnow - kunskap, kundcase och företagsnytt

ROX SNR - plåttätat sfäriskt rullager NTN Europe
Produktnytt

Världens enda sfäriska rullager med patenterad Z-plåttätning

Ny leverantörsmodul för Internordics hållbarhetsarbete
Företagsnytt

Ny leverantörsmodul ska förenkla och stärka hållbarhetsarbetet

Sammanslagning med Lagermetall AB i Örebro
Företagsnytt

Lagermetall AB är fr.o.m 1 okt 2025 ett och samma bolag med Internordic

Svängkransar och slewing rings från TGB
Produktnytt

Tunga laster, rotationskrafter och precision i rörelse

Svängkranslager från TGB
Produktnytt

Svängkranslager med drivning för extrema förhållanden

NTN ambassadörer techknow lista
Företagsnytt

Över 30 års samarbete med NTN Europe

Varianter Nedladdning av CAD a1 h11 a2 + 0,3-0,16 b1 B13 b2 Adm Variation d1 H9 d2 (regular thread) d3 ±0,3 g ±0,5 I1 ±0,5 I2 Adm variation I3 ±0,2 Pris/enhet
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M5X10 Kopierad :-)
12 mm
12 mm
6 mm
6 B13
6 mm
M5X10
10 mm
12 mm
31 mm
24 ± 0.3
9 mm
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M5X20 Kopierad :-)
12 mm
12 mm
6 mm
6 B13
6 mm
M5X20
10 mm
24 mm
43 mm
36 ± 0.4
9 mm
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M6X12 Kopierad :-)
16 mm
16 mm
8 mm
8 B13
8 mm
M6X12
14 mm
16 mm
42 mm
32 ± 0.4
12 mm
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M6X24 Kopierad :-)
16 mm
16 mm
8 mm
8 B13
8 mm
M6X24
14 mm
32 mm
58 mm
48 ± 0.4
12 mm
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M8X16 Kopierad :-)
20 mm
20 mm
10 mm
10 B13
10 mm
M8X16
18 mm
20 mm
52 mm
40 ± 0.4
15 mm
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M8X32 Kopierad :-)
20 mm
20 mm
10 mm
10 +0.7 +0.15
10 mm
M8X32
18 mm
40 mm
72 mm
60 ± 0.4
15 mm
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M10X20 Kopierad :-)
10 mm
10 mm
5 mm
5 B13
5 mm
M10X20
9 mm
10 mm
26 mm
20 ± 0.3
7,5 mm
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M10X40 Kopierad :-)
24 mm
24 mm
12 mm
12 +0.7 +0.15
12 mm
M10X40
20 mm
24 mm
62 mm
48 ± 0.4
18 mm
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M12X24 Kopierad :-)
10 mm
10 mm
5 mm
5 B13
5 mm
M12X24
9 mm
20 mm
36 mm
30 ± 0.3
7,5 mm
Gaffellänk DIN 71752
GAFFELLÄNK
Art.nr.
DIN71752M12X48 Kopierad :-)
24 mm
24 mm
12 mm
12 +0.7 +0.15
12 mm
M12X48
20 mm
48 mm
86 mm
72 ± 0.4
18 mm
