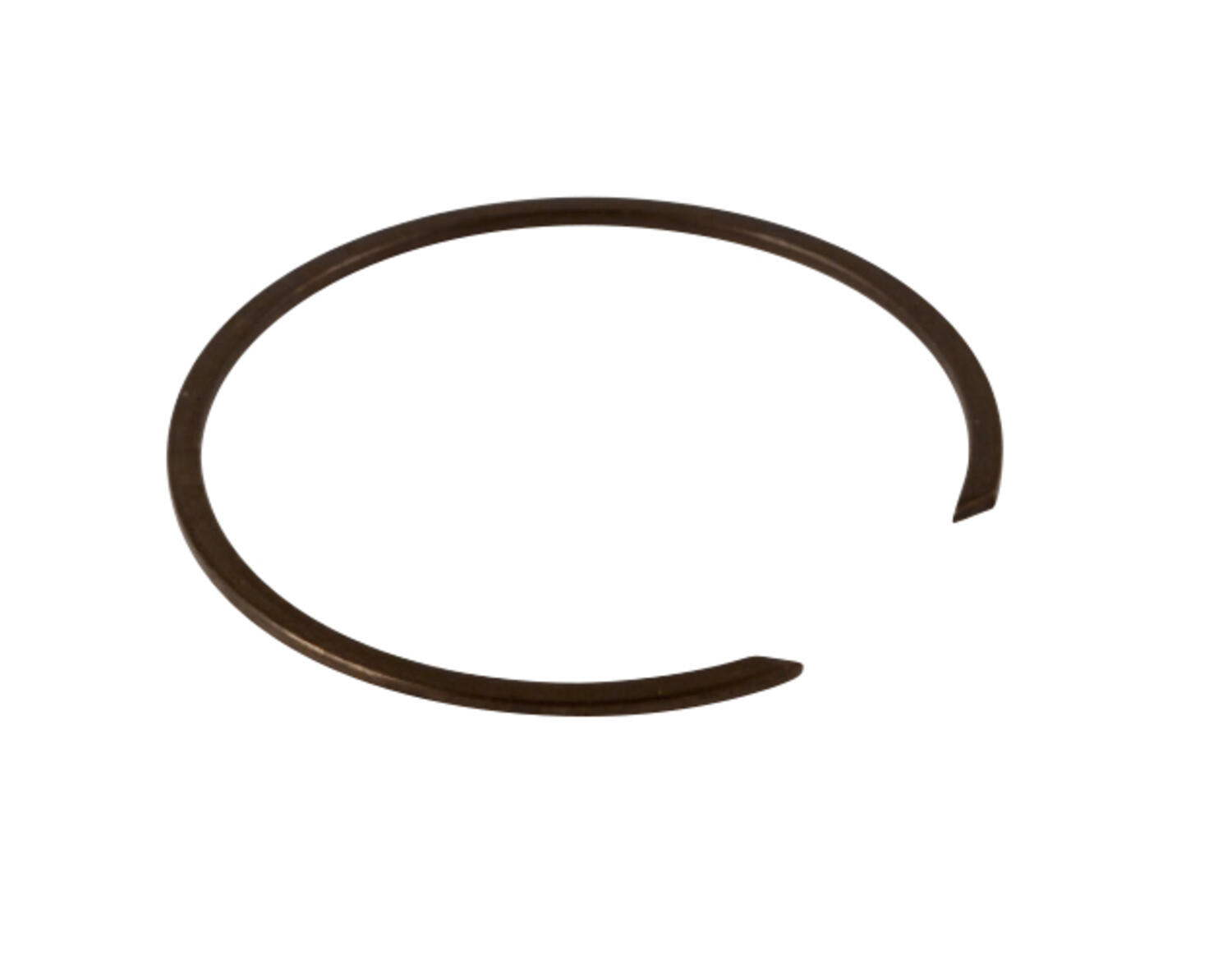

SB är en spårring för hål som i motsatts till DIN 472 och JV saknar hål för montering med spårringstång. Dess stora fördel är inbyggnadsmåtten och används där minimalt utrymme är ett krav.

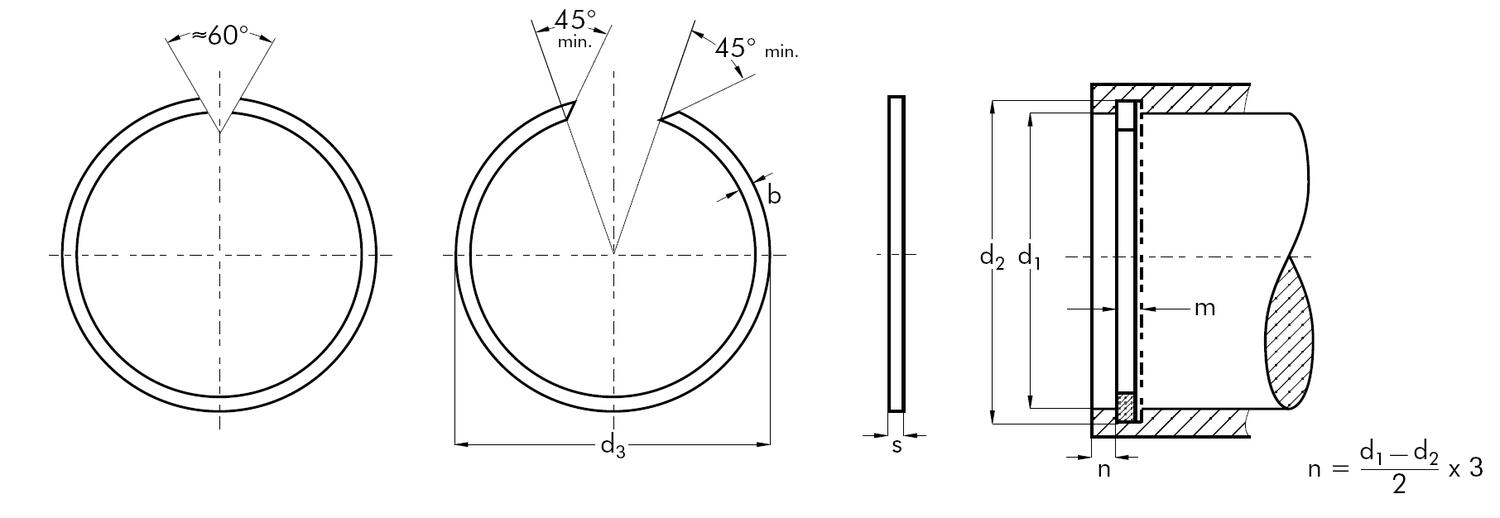

d1 | 8 mm |
---|---|
d2 | 8,3 mm |
s | 0,8 mm |
---|
SB är en spårring för hål som i motsatts till DIN 472 och JV saknar hål för montering med spårringstång. Dess stora fördel är inbyggnadsmåtten och används där minimalt utrymme är ett krav.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Varianter | Nedladdning av CAD | d1 | d2 | s | Pris/enhet | ||
---|---|---|---|---|---|---|---|
![]()
SB 8 SPRÄNGRING
Art.nr.
M2300008
Kopierad :-)
|
8 mm
|
8,3 mm
|
0,8 mm
|
| |||
![]()
SB 9 SPRÄNGRING
Art.nr.
M2300009
Kopierad :-)
|
9 mm
|
9,3 mm
|
0,8 mm
|
| |||
![]()
SB 10 SPRÄNGRING
Art.nr.
M2300010
Kopierad :-)
|
10 mm
|
10,4 mm
|
0,8 mm
|
| |||
![]()
SB 11 SPRÄNGRING CR6 FREE
Art.nr.
M2300011FZ
Kopierad :-)
|
11 mm
|
11,4 mm
|
1 mm
|
| |||
![]()
SB 12 SPRÄNGRING
Art.nr.
M2300012
Kopierad :-)
|
12 mm
|
12,4 mm
|
1 mm
|
| |||
![]()
SB 13 SPRÄNGRING
Art.nr.
M2300013
Kopierad :-)
|
13 mm
|
13,5 mm
|
1 mm
|
| |||
![]()
SB 14 SPRÄNGRING
Art.nr.
M2300014
Kopierad :-)
|
14 mm
|
14,5 mm
|
1 mm
|
| |||
![]()
SB 15 SPRÄNGRING
Art.nr.
M2300015
Kopierad :-)
|
15 mm
|
15,5 mm
|
1 mm
|
| |||
![]()
SB 16 SPRÄNGRING
Art.nr.
M2300016
Kopierad :-)
|
16 mm
|
16,5 mm
|
1,2 mm
|
| |||
![]()
SB 17 SPRÄNGRING
Art.nr.
M2300017
Kopierad :-)
|
17 mm
|
17,5 mm
|
1,2 mm
|
| |||
![]()
SB 18 SPRÄNGRING
Art.nr.
M2300018
Kopierad :-)
|
18 mm
|
18,5 mm
|
1,2 mm
|
| |||
![]()
SB 19 SPRÄNGRING
Art.nr.
M2300019
Kopierad :-)
|
19 mm
|
19,6 mm
|
1,2 mm
|
| |||
![]()
SB 20 SPRÄNGRING
Art.nr.
M2300020
Kopierad :-)
|
20 mm
|
20,6 mm
|
1,2 mm
|
| |||
![]()
SB 21 SPRÄNGRING
Art.nr.
M2300021
Kopierad :-)
|
21 mm
|
21,6 mm
|
1,2 mm
|
| |||
![]()
SB 22 SPRÄNGRING
Art.nr.
M2300022
Kopierad :-)
|
22 mm
|
22,6 mm
|
1,2 mm
|
| |||
![]()
SB 23 SPRÄNGRING
Art.nr.
M2300023
Kopierad :-)
|
23 mm
|
23,6 mm
|
1,2 mm
|
| |||
![]()
SB 24 SPRÄNGRING
Art.nr.
M2300024
Kopierad :-)
|
24 mm
|
24,8 mm
|
1,2 mm
|
| |||
![]()
SB 25 SPRÄNGRING
Art.nr.
M2300025
Kopierad :-)
|
25 mm
|
25,8 mm
|
1,2 mm
|
| |||
![]()
SB 26 SPRÄNGRING
Art.nr.
M2300026
Kopierad :-)
|
26 mm
|
26,8 mm
|
1,2 mm
|
| |||
![]()
SB 28 SPRÄNGRING
Art.nr.
M2300028
Kopierad :-)
|
28 mm
|
28,8 mm
|
1,2 mm
|
| |||
![]()
SB 29 SPRÄNGRING
Art.nr.
M2300029
Kopierad :-)
|
29 mm
|
29,8 mm
|
1,2 mm
|
| |||
![]()
SB 30 SPRÄNGRING
Art.nr.
M2300030
Kopierad :-)
|
30 mm
|
31 mm
|
1,5 mm
|
| |||
![]()
SB 32 SPRÄNGRING
Art.nr.
M2300032
Kopierad :-)
|
32 mm
|
33 mm
|
1,5 mm
|
| |||
![]()
SB 34 SPRÄNGRING
Art.nr.
M2300034
Kopierad :-)
|
34 mm
|
35 mm
|
1,5 mm
|
| |||
![]()
SB 35 SPRÄNGRING
Art.nr.
M2300035
Kopierad :-)
|
35 mm
|
36 mm
|
1,5 mm
|
| |||
![]()
SB 37 SPRÄNGRING
Art.nr.
M2300037
Kopierad :-)
|
37 mm
|
38,2 mm
|
1,5 mm
|
| |||
![]()
SB 39 SPRÄNGRING
Art.nr.
M2300039
Kopierad :-)
|
39 mm
|
40,2 mm
|
1,5 mm
|
| |||
![]()
SB 40 SPRÄNGRING
Art.nr.
M2300040
Kopierad :-)
|
40 mm
|
41,2 mm
|
1,5 mm
|
| |||
![]()
SB 42 SPRÄNGRING
Art.nr.
M2300042
Kopierad :-)
|
42 mm
|
43,2 mm
|
1,5 mm
|
| |||
![]()
SB 45 SPRÄNGRING
Art.nr.
M2300045
Kopierad :-)
|
45 mm
|
46,2 mm
|
1,5 mm
|
| |||
![]()
SB 46 SPRÄNGRING
Art.nr.
M2300046
Kopierad :-)
|
46 mm
|
47,2 mm
|
1,5 mm
|
| |||
![]()
SB 47 SPRÄNGRING
Art.nr.
M2300047
Kopierad :-)
|
47 mm
|
48,2 mm
|
1,5 mm
|
| |||
![]()
SB 48 SPRÄNGRING
Art.nr.
M2300048
Kopierad :-)
|
48 mm
|
49,2 mm
|
1,5 mm
|
| |||
![]()
SB 50 SPRÄNGRING
Art.nr.
M2300050
Kopierad :-)
|
50 mm
|
51,2 mm
|
1,5 mm
|
| |||
![]()
SB 52 SPRÄNGRING
Art.nr.
M2300052
Kopierad :-)
|
52 mm
|
53,5 mm
|
1,5 mm
|
| |||
![]()
SB 55 SPRÄNGRING STAPLAD
Art.nr.
M2300055
Kopierad :-)
|
55 mm
|
56,5 mm
|
1,5 mm
|
| |||
![]()
SB 58 SPRÄNGRING
Art.nr.
M2300058
Kopierad :-)
|
58 mm
|
59,5 mm
|
1,5 mm
|
| |||
![]()
SB 60 SPRÄNGRING
Art.nr.
M2300060
Kopierad :-)
|
60 mm
|
61,5 mm
|
1,5 mm
|
| |||
![]()
SB 62 SPRÄNGRING
Art.nr.
M2300062
Kopierad :-)
|
62 mm
|
63,5 mm
|
1,5 mm
|
| |||
![]()
SB 63 SPRÄNGRING
Art.nr.
M2300063
Kopierad :-)
|
63 mm
|
64,5 mm
|
1,5 mm
|
| |||
![]()
SB 65 SPRÄNGRING
Art.nr.
M2300065
Kopierad :-)
|
65 mm
|
66,5 mm
|
1,5 mm
|
| |||
![]()
SB 68 SPRÄNGRING
Art.nr.
M2300068
Kopierad :-)
|
68 mm
|
69,5 mm
|
1,5 mm
|
| |||
![]()
SB 70 SPRÄNGRING
Art.nr.
M2300070
Kopierad :-)
|
70 mm
|
71,5 mm
|
1,5 mm
|
| |||
![]()
SB 72 SPRÄNGRING
Art.nr.
M2300072
Kopierad :-)
|
72 mm
|
73,8 mm
|
2 mm
|
| |||
![]()
SB 76 SPRÄNGRING
Art.nr.
M2300076
Kopierad :-)
|
76 mm
|
77,8 mm
|
2 mm
|
| |||
![]()
SB 80 SPRÄNGRING
Art.nr.
M2300080
Kopierad :-)
|
80 mm
|
81,8 mm
|
2 mm
|
| |||
![]()
SB 81 SPRÄNGRING
Art.nr.
M2300081
Kopierad :-)
|
81 mm
|
82,8 mm
|
2 mm
|
| |||
![]()
SB 82 SPRÄNGRING
Art.nr.
M2300082
Kopierad :-)
|
82 mm
|
83,8 mm
|
2 mm
|
| |||
![]()
SB 83 SPRÄNGRING
Art.nr.
M2300083
Kopierad :-)
|
83 mm
|
84,8 mm
|
2 mm
|
| |||
![]()
SB 85 SPRÄNGRING
Art.nr.
M2300085
Kopierad :-)
|
85 mm
|
86,8 mm
|
2 mm
|
| |||
![]()
SB 88 SPRÄNGRING
Art.nr.
M2300088
Kopierad :-)
|
88 mm
|
90 mm
|
2,5 mm
|
| |||
![]()
SB 90 SPRÄNGRING
Art.nr.
M2300090
Kopierad :-)
|
90 mm
|
92 mm
|
2,5 mm
|
| |||
![]()
SB 95 SPRÄNGRING
Art.nr.
M2300095
Kopierad :-)
|
95 mm
|
97 mm
|
2,5 mm
|
| |||
![]()
SB 100 SPRÄNGRING
Art.nr.
M2300100
Kopierad :-)
|
100 mm
|
102 mm
|
2,5 mm
|
| |||
![]()
SB 102 SPRÄNGRING
Art.nr.
M2300102
Kopierad :-)
|
102 mm
|
104,3 mm
|
2,5 mm
|
| |||
![]()
SB 105 SPRÄNGRING
Art.nr.
M2300105
Kopierad :-)
|
105 mm
|
107,3 mm
|
2,5 mm
|
| |||
![]()
SB 110 SPRÄNGRING
Art.nr.
M2300110
Kopierad :-)
|
110 mm
|
112,3 mm
|
2,5 mm
|
| |||
![]()
SB 115 SPRÄNGRING
Art.nr.
M2300115
Kopierad :-)
|
115 mm
|
117,3 mm
|
2,5 mm
|
| |||
![]()
SB 120 SPRÄNGRING
Art.nr.
M2300120
Kopierad :-)
|
120 mm
|
122,3 mm
|
2,5 mm
|
| |||
![]()
SB 125 SPRÄNGRING
Art.nr.
M2300125
Kopierad :-)
|
125 mm
|
127,3 mm
|
2,5 mm
|
| |||
![]()
SB 127 SPRÄNGRING
Art.nr.
M2300127
Kopierad :-)
|
127 mm
|
129,3 mm
|
2,5 mm
|
| |||
![]()
SB 130 SPRÄNGRING
Art.nr.
M2300130
Kopierad :-)
|
130 mm
|
132,3 mm
|
2,5 mm
|
| |||
![]()
SB 135 SPRÄNGRING
Art.nr.
M2300135
Kopierad :-)
|
135 mm
|
137,3 mm
|
2,5 mm
|
| |||
![]()
SB 140 SPRÄNGRING
Art.nr.
M2300140
Kopierad :-)
|
140 mm
|
142,6 mm
|
2,5 mm
|
| |||
![]()
SB 150 SPRÄNGRING
Art.nr.
M2300150
Kopierad :-)
|
150 mm
|
152,6 mm
|
2,5 mm
|
| |||
![]()
SB 153 SPRÄNGRING
Art.nr.
M2300153
Kopierad :-)
|
153 mm
|
155,6 mm
|
2,5 mm
|
| |||
![]()
SB 160 SPRÄNGRING
Art.nr.
M2300160
Kopierad :-)
|
160 mm
|
162,6 mm
|
2,5 mm
|
| |||
![]()
SB 165 SPRÄNGRING
Art.nr.
M2300165
Kopierad :-)
|
165 mm
|
167,6 mm
|
2,5 mm
|
| |||
![]()
SB 170 SPRÄNGRING
Art.nr.
M2300170
Kopierad :-)
|
170 mm
|
172,6 mm
|
2,5 mm
|
| |||
![]()
SB 175 SPRÄNGRING
Art.nr.
M2300175
Kopierad :-)
|
175 mm
|
177,6 mm
|
2,5 mm
|
| |||
![]()
SB 190 SPRÄNGRING
Art.nr.
M2300190
Kopierad :-)
|
190 mm
|
193 mm
|
3 mm
|
| |||
![]()
SB 195 SPRÄNGRING
Art.nr.
M2300195
Kopierad :-)
|
195 mm
|
198 mm
|
3 mm
|
| |||
![]()
SB 200 SPRÄNGRING
Art.nr.
M2300200
Kopierad :-)
|
200 mm
|
203 mm
|
3 mm
|
| |||
![]()
SB 210 SPRÄNGRING
Art.nr.
M2300210
Kopierad :-)
|
210 mm
|
213 mm
|
3 mm
|
| |||
![]()
SB 230 SPRÄNGRING
Art.nr.
M2300230
Kopierad :-)
|
230 mm
|
233 mm
|
3 mm
|
| |||
![]()
SB 240 SPRÄNGRING
Art.nr.
M2300240
Kopierad :-)
|
240 mm
|
243 mm
|
3 mm
|
| |||
![]()
SB 250 SPRÄNGRING
Art.nr.
M2300250
Kopierad :-)
|
250 mm
|
253 mm
|
3 mm
|
| |||
![]()
SB 260 SPRÄNGRING
Art.nr.
M2300260
Kopierad :-)
|
260 mm
|
265 mm
|
4 mm
|
| |||
![]()
SB 280 SPRÄNGRING
Art.nr.
M2300280
Kopierad :-)
|
280 mm
|
184 mm
|
4 mm
|
| |||
![]()
SB 300 SPRÄNGRING
Art.nr.
M2300300
Kopierad :-)
|
300 mm
|
305 mm
|
4 mm
|
| |||
![]()
SB 310 SPRÄNGRING
Art.nr.
M2300310
Kopierad :-)
|
310 mm
|
315 mm
|
4 mm
|
| |||
![]()
SB 340 SPRÄNGRING
Art.nr.
M2300340
Kopierad :-)
|
340 mm
|
345 mm
|
4 mm
|
|
