CIRTEQ

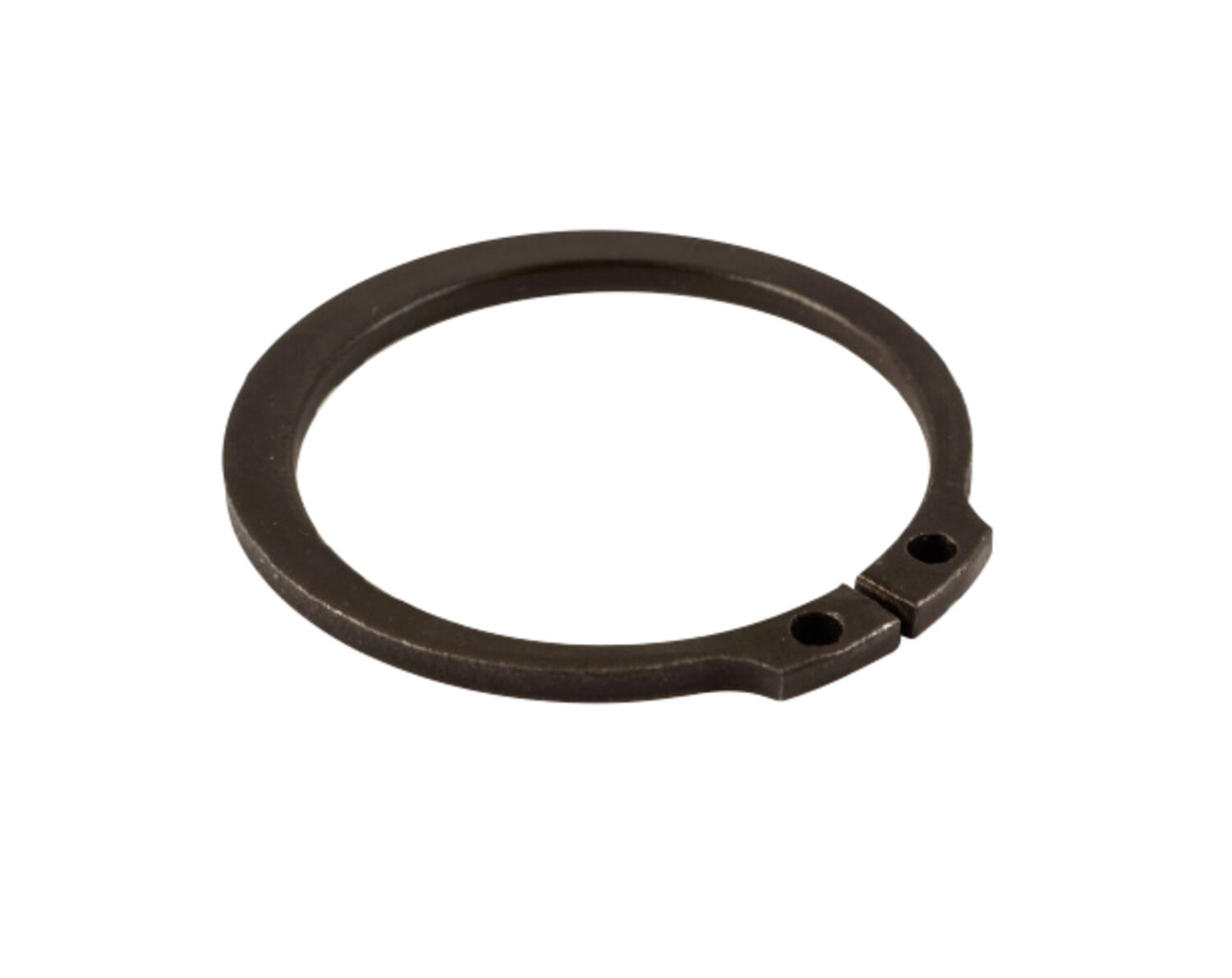

AS är en ”heavy-duty” variant på DIN 471. Den används där kraven på att ta upp axiella krafter
är högre. Monteras utanpå axel i avsett spår. AJS är försedd med hålat öra för enklare montering.
| d1 | 12 mm |
|---|---|
| d2 | 11,5 mm |
| s | 1,5 mm |
|---|
AS är en ”heavy-duty” variant på DIN 471. Den används där kraven på att ta upp axiella krafter
är högre. Monteras utanpå axel i avsett spår. AJS är försedd med hålat öra för enklare montering.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | d1 | d2 | s | Pris/enhet | ||
|---|---|---|---|---|---|---|---|
SGA 12 X 1.5 SPÅRRING
Art.nr.
D1460012
Kopierad :-)
|
12 mm
|
11,5 mm
|
1,5 mm
|
|
|||
|
SGA 15 X 1.5 SPÅRRING
Art.nr.
D1460015
Kopierad :-)
|
15 mm
|
14,3 mm
|
1,5 mm
|
|
|||
|
SGA 17 X 1.5 SPÅRRING
Art.nr.
D1460017
Kopierad :-)
|
17 mm
|
16,2 mm
|
1,5 mm
|
|
|||
|
SGA 18 X 1.5 SPÅRRING
Art.nr.
D1460018
Kopierad :-)
|
18 mm
|
17 mm
|
1,5 mm
|
|
|||
|
SGA 20 X 1.75 SPÅRRING
Art.nr.
D1460020
Kopierad :-)
|
20 mm
|
19 mm
|
1,75 mm
|
|
|||
|
SGA 25 X 2.0 SPÅRRING
Art.nr.
D1460025
Kopierad :-)
|
25 mm
|
23,9 mm
|
2 mm
|
|
|||
|
SGA 30 X 2.0 SPÅRRING
Art.nr.
D1460030
Kopierad :-)
|
30 mm
|
28,6 mm
|
2 mm
|
|
|||
|
SGA 35 X 2.5 SPÅRRING
Art.nr.
D1460035
Kopierad :-)
|
35 mm
|
33 mm
|
2,5 mm
|
|
|||
|
SGA 40 X 2.5 SPÅRRING
Art.nr.
D1460040
Kopierad :-)
|
40 mm
|
37,5 mm
|
2,5 mm
|
|
|||
|
SGA 45 X 2.5 SPÅRRING
Art.nr.
D1460045
Kopierad :-)
|
45 mm
|
42,5 mm
|
2,5 mm
|
|
|||
|
SGA 50 X 3.0 SPÅRRING
Art.nr.
D1460050
Kopierad :-)
|
50 mm
|
47 mm
|
3 mm
|
|
|||
|
SGA 60 X 3.0 SPÅRRING
Art.nr.
D1460060
Kopierad :-)
|
|
|
|
|
|||
|
SGA 70 X 4.0 SPÅRRING
Art.nr.
D1460070
Kopierad :-)
|
70 mm
|
67 mm
|
4 mm
|
|
|||
|
SGA 75 X 4.0 SPÅRRING
Art.nr.
D1460075
Kopierad :-)
|
75 mm
|
72 mm
|
4 mm
|
|
|||
|
SGA 80 X 4.0 SPÅRRING
Art.nr.
D1460080
Kopierad :-)
|
80 mm
|
76,5 mm
|
4 mm
|
|
