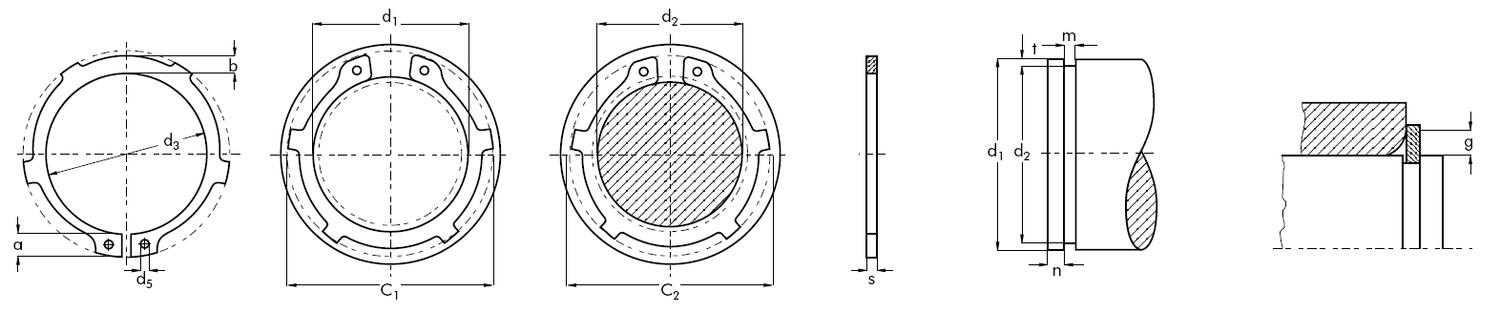

AK monteras likt DIN 471 inuti ett hål i avsett spår. AK används där man vill ha ett något större stöd axiellt, därav de utstickande tapparna.
| d1 | 20 mm |
|---|---|
| d2 | 19 mm |
| s | 1,2 mm |
|---|
AK monteras likt DIN 471 inuti ett hål i avsett spår. AK används där man vill ha ett något större stöd axiellt, därav de utstickande tapparna.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | d1 | d2 | s | Pris/enhet | ||
|---|---|---|---|---|---|---|---|
AK 20 SPÅRRING DIN 983
Art.nr.
D2100020
Kopierad :-)
|
20 mm
|
19 mm
|
1,2 mm
|
| |||
|
AK 42 SPÅRRING DIN 983
Art.nr.
D2100042
Kopierad :-)
|
42 mm
|
39,5 mm
|
1,75 mm
|
| |||
|
AK 45 SPÅRRING DIN 983
Art.nr.
D2100045
Kopierad :-)
|
45 mm
|
42,5 mm
|
1,75 mm
|
| |||
|
AK 65 SPÅRRING DIN 983
Art.nr.
D2100065
Kopierad :-)
|
65 mm
|
62 mm
|
2,5 mm
|
| |||
|
AK 80 SPÅRRING DIN 983
Art.nr.
D2100080
Kopierad :-)
|
80 mm
|
76,5 mm
|
2,5 mm
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj en variant i listan
