CIRTEQ

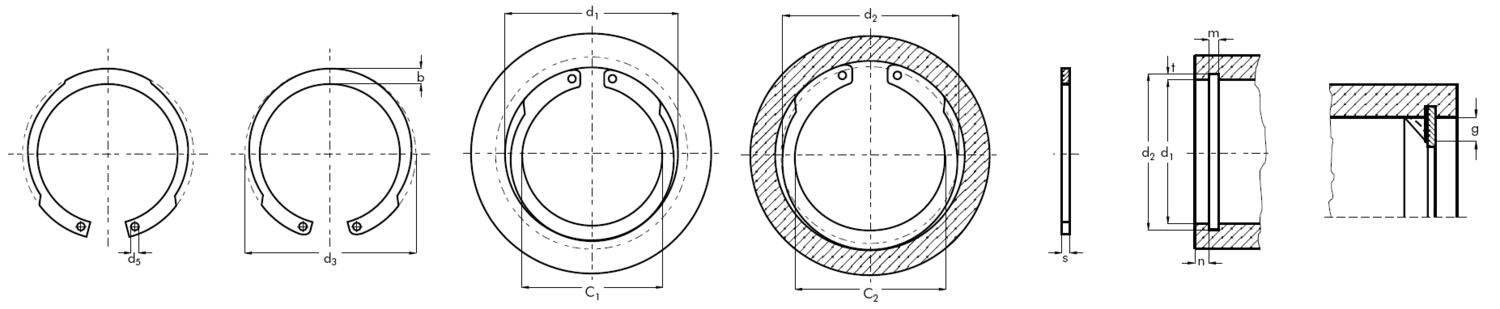

JV fungerar på samma sätt som DIN 472, dvs den tar upp axiella krafter och fungerar som radiell styrning. Den stora skillnaden är inbyggnadsmåtten. JV ligger betydligt lägre i spåret och används med fördel där det inte finns tillräckligt med utrymme för en högre ring. Exempel på applikationer är fastlåsning utav nållager eller tätningar.
| d1 | 16 mm |
|---|---|
| d2 | 16,8 mm |
| s | 1 mm |
|---|
JV fungerar på samma sätt som DIN 472, dvs den tar upp axiella krafter och fungerar som radiell styrning. Den stora skillnaden är inbyggnadsmåtten. JV ligger betydligt lägre i spåret och används med fördel där det inte finns tillräckligt med utrymme för en högre ring. Exempel på applikationer är fastlåsning utav nållager eller tätningar.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | d1 | d2 | s | Pris/enhet | ||
|---|---|---|---|---|---|---|---|
IV 16 X 1.0 SPÅRRING
Art.nr.
M1308016
Kopierad :-)
|
16 mm
|
16,8 mm
|
1 mm
|
|
|||
|
IV 18 X 1.0 SPÅRRING
Art.nr.
M1308018
Kopierad :-)
|
18 mm
|
19 mm
|
1 mm
|
|
|||
|
IV 20 X 1.0 SPÅRRING
Art.nr.
M1308020
Kopierad :-)
|
20 mm
|
21 mm
|
1 mm
|
|
|||
|
IV 21 X 1.0 SPÅRRING
Art.nr.
M1308021
Kopierad :-)
|
21 mm
|
22 mm
|
1 mm
|
|
|||
|
IV 22 X 1.0 SPÅRRING
Art.nr.
M1308022
Kopierad :-)
|
22 mm
|
23 mm
|
1 mm
|
|
|||
|
IV 24 X 1.2 SPÅRRING
Art.nr.
M1308024
Kopierad :-)
|
24 mm
|
25,2 mm
|
1,2 mm
|
|
|||
|
IV 26 X 1.2 SPÅRRING
Art.nr.
M1308026
Kopierad :-)
|
26 mm
|
27,2 mm
|
1,2 mm
|
|
|||
|
IV 27 X 1.2 SPÅRRING
Art.nr.
M1308027
Kopierad :-)
|
27 mm
|
28,4 mm
|
1,2 mm
|
|
|||
|
IV 28 X 1.2 SPÅRRING
Art.nr.
M1308028
Kopierad :-)
|
28 mm
|
29,4 mm
|
1,2 mm
|
|
|||
|
IV 30 X 1.2 SPÅRRING CD 3158
Art.nr.
M1308030
Kopierad :-)
|
30 mm
|
31,4 mm
|
1,2 mm
|
|
|||
|
IV 33 X 1.2 SPÅRRING
Art.nr.
M1308033
Kopierad :-)
|
33 mm
|
34,7 mm
|
1,2 mm
|
|
|||
|
IV 35 X 1.5 SPÅRRING
Art.nr.
M1308035
Kopierad :-)
|
35 mm
|
37 mm
|
1,5 mm
|
|
|||
|
IV 36 X 1.5 SPÅRRING
Art.nr.
M1308036
Kopierad :-)
|
36 mm
|
38 mm
|
1,5 mm
|
|
|||
|
IV 40 X 1.75 SPÅRRING
Art.nr.
M1308040
Kopierad :-)
|
40 mm
|
42,5 mm
|
1,75 mm
|
|
|||
|
IV 42 X 1.75 SPÅRRING
Art.nr.
M1308042
Kopierad :-)
|
42 mm
|
44,5 mm
|
1,75 mm
|
|
|||
|
IV 45 X 1.75 SPÅRRING
Art.nr.
M1308045
Kopierad :-)
|
45 mm
|
47,5 mm
|
1,75 mm
|
|
|||
|
IV 47 X 1.75 SPÅRRING
Art.nr.
M1308047
Kopierad :-)
|
47 mm
|
49,5 mm
|
1,75 mm
|
|
|||
|
IV 52 X 2.0 SPÅRRING
Art.nr.
M1308052
Kopierad :-)
|
52 mm
|
55 mm
|
2 mm
|
|
|||
|
IV 55 X 2.0 SPÅRRING
Art.nr.
M1308055
Kopierad :-)
|
55 mm
|
58 mm
|
2 mm
|
|
|||
|
IV 62 X 2.0 SPÅRRING
Art.nr.
M1308062
Kopierad :-)
|
62 mm
|
65 mm
|
2 mm
|
|
|||
|
IV 72 X 2.5 SPÅRRING
Art.nr.
M1308072
Kopierad :-)
|
72 mm
|
75 mm
|
2,5 mm
|
|
|||
|
IV 85 X 3.0 SPÅRRING
Art.nr.
M1308085
Kopierad :-)
|
85 mm
|
88,5 mm
|
3 mm
|
|
|||
|
IV 90 X 3.0 SPÅRRING
Art.nr.
M1308090
Kopierad :-)
|
90 mm
|
93,5 mm
|
3 mm
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
