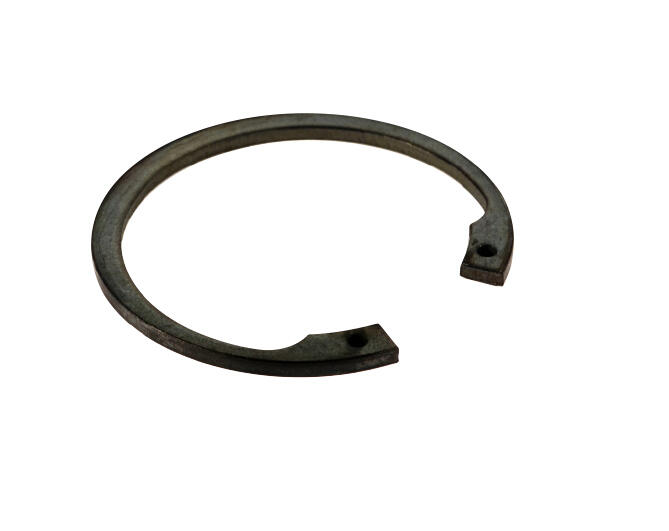

JS är en ”heavy-duty” variant på DIN 472. Den används där kraven på att ta upp axiella krafter
är högre. Monteras inuti hål i avsett spår. JS är försedd med hålat öra för enklare montering.

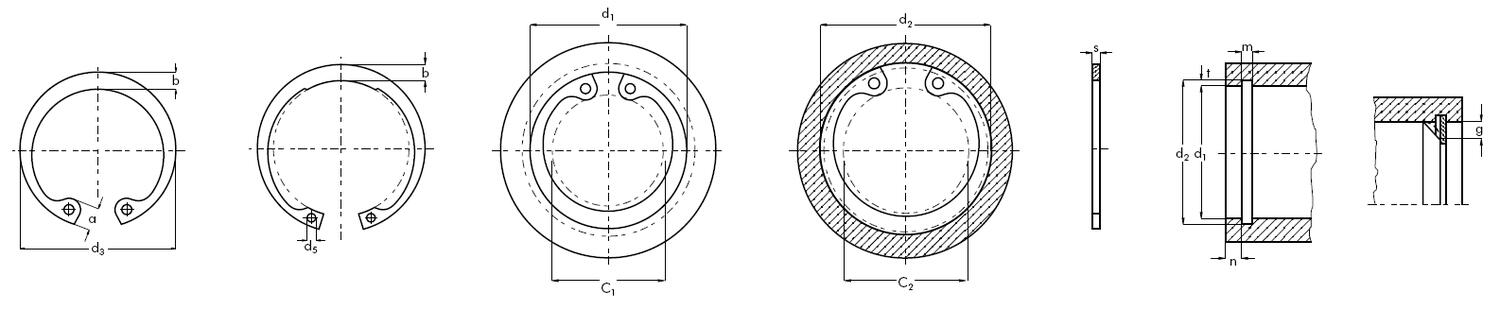

| d1 | 25 mm |
|---|---|
| d2 | 26,2 mm |
| s | 1,5 mm |
|---|
JS är en ”heavy-duty” variant på DIN 472. Den används där kraven på att ta upp axiella krafter
är högre. Monteras inuti hål i avsett spår. JS är försedd med hålat öra för enklare montering.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | d1 | d2 | s | Pris/enhet | ||
|---|---|---|---|---|---|---|---|
SGH 25 X 1.5 SPÅRRING
Art.nr.
D1360025
Kopierad :-)
|
25 mm
|
26,2 mm
|
1,5 mm
|
| |||
|
SGH 32X1.50 SPÅRRING
Art.nr.
D1360032
Kopierad :-)
|
32 mm
|
33,7 mm
|
1,5 mm
|
| |||
|
SGH 35 X 1.75 SPÅRRING
Art.nr.
D1360035
Kopierad :-)
|
35 mm
|
37 mm
|
1,75 mm
|
| |||
|
SGH 40 X 2.0 SPÅRRING
Art.nr.
D1360040
Kopierad :-)
|
40 mm
|
42,5 mm
|
2 mm
|
| |||
|
SGH 42 X 2.0 SPÅRRING
Art.nr.
D1360042
Kopierad :-)
|
42 mm
|
44,5 mm
|
2 mm
|
| |||
|
SGH 55 X 2.5 SPÅRRING
Art.nr.
D1360055
Kopierad :-)
|
55 mm
|
58 mm
|
2,5 mm
|
| |||
|
SGH 62 X 3.0 SPÅRRING
Art.nr.
D1360062
Kopierad :-)
|
62 mm
|
65 mm
|
3 mm
|
| |||
|
SGH 75 X 3.0 SPÅRRING
Art.nr.
D1360075
Kopierad :-)
|
75 mm
|
78 mm
|
3 mm
|
| |||
|
SGH 80 X 4.0 SPÅRRING
Art.nr.
D1360080
Kopierad :-)
|
80 mm
|
83,5 mm
|
4 mm
|
| |||
|
SGH 90 X 4.0 SPÅRRING
Art.nr.
D1360090
Kopierad :-)
|
90 mm
|
93,5 mm
|
4 mm
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
