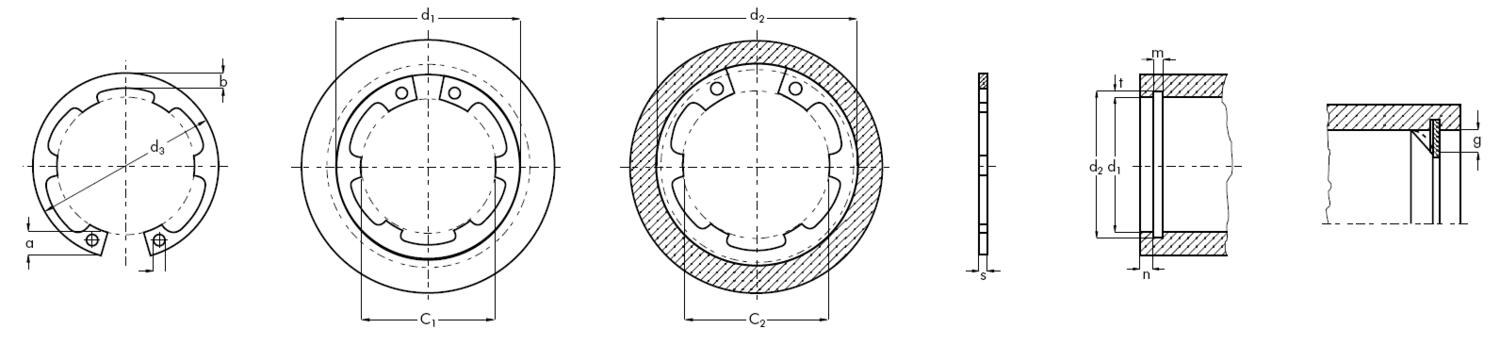

JK monteras likt DIN 472 inuti ett hål i avsett spår. JK används där man vill ha ett något större stöd axiellt, därav de utstickande tapparna.
| d1 | 20 mm |
|---|---|
| d2 | 21 mm |
| s | 1 mm |
|---|
JK monteras likt DIN 472 inuti ett hål i avsett spår. JK används där man vill ha ett något större stöd axiellt, därav de utstickande tapparna.
You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | d1 | d2 | s | Pris/enhet | ||
|---|---|---|---|---|---|---|---|
JK 20 SPÅRRING DIN 984
Art.nr.
D2000020
Kopierad :-)
|
20 mm
|
21 mm
|
1 mm
|
|
|||
|
JK 35 SPÅRRING DIN 984
Art.nr.
D2000035
Kopierad :-)
|
35 mm
|
37 mm
|
1,5 mm
|
|
|||
|
JK 40 SPÅRRING DIN 984
Art.nr.
D2000040
Kopierad :-)
|
40 mm
|
42,5 mm
|
1,75 mm
|
|
|||
|
JK 42 SPÅRRING DIN 984
Art.nr.
D2000042
Kopierad :-)
|
42 mm
|
44,5 mm
|
1,75 mm
|
|
|||
|
JK 50 SPÅRRING DIN 984
Art.nr.
D2000050
Kopierad :-)
|
50 mm
|
53 mm
|
2 mm
|
|
|||
|
JK 62 SPÅRRING DIN 984
Art.nr.
D2000062
Kopierad :-)
|
62 mm
|
65 mm
|
2 mm
|
|
|||
|
JK 85 SPÅRRING DIN 984
Art.nr.
D2000085
Kopierad :-)
|
85 mm
|
88,5 mm
|
3 mm
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
