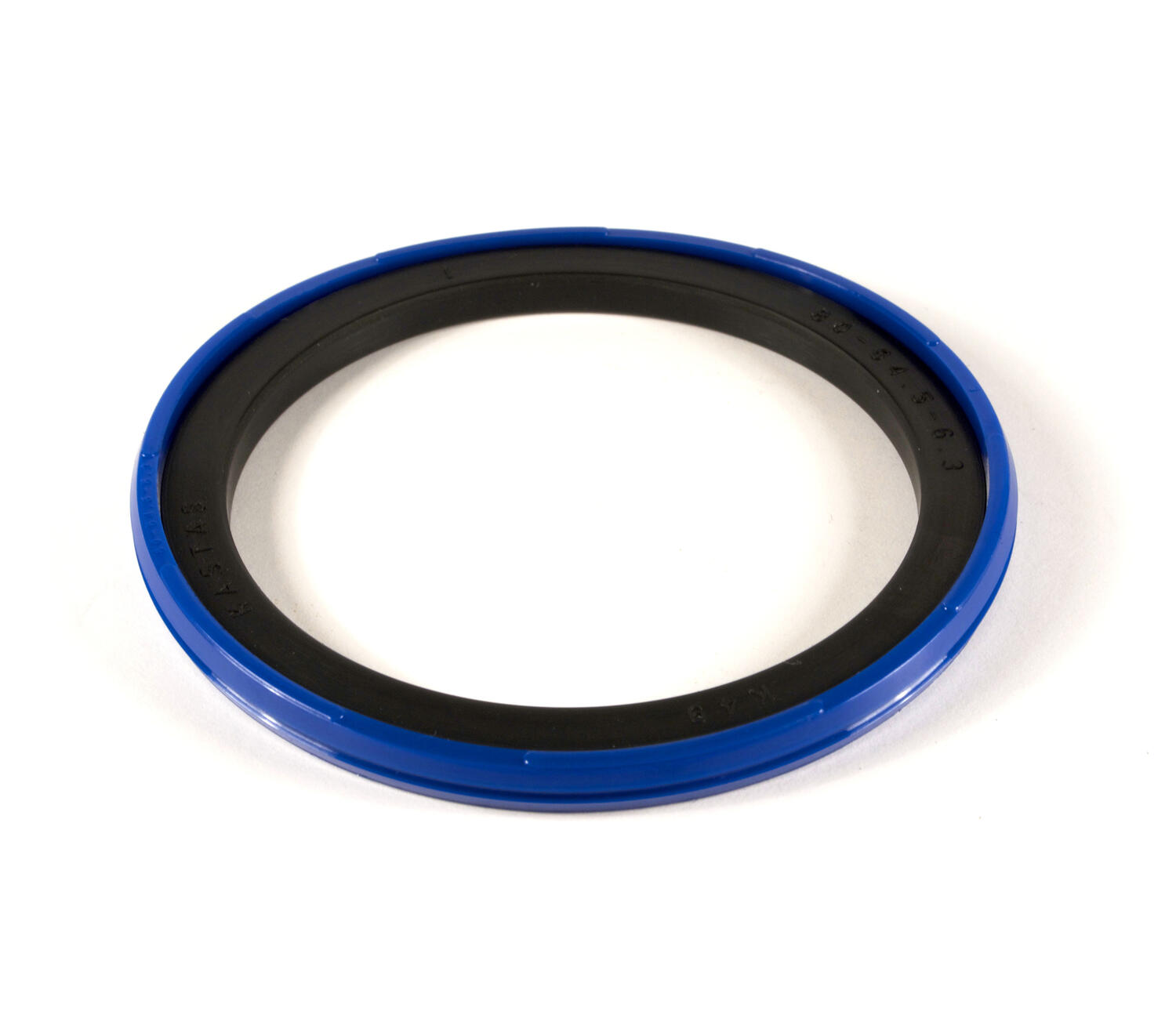

K49 Är en tvådelad dubbelverkande kompakttätning som består av en tätningsring av ett specialdesignat polyuretan och en energigivare av NBR.
ANVÄNDNINGSOMRÅDE
Mobilhydraulik
Jordbruksmaskiner
Formsprutor
Generalla industriapplikationer
INSTALLATION
Lätt att montera på ej delbara kolvhuvuden. Om verktyg används får dessa inte ha skarpa kanter. Före montering skall tätningen smörjas, helst med systemets olja. OBS! Använd rekommenderat antal styrringar och material för den aktuella applikationen.
MATERIAL |
|
|
|
PU | 60 SHORE D | PU6001 |
|
NBR | 80 SHORE A | NB8001 |
|
MEDIA | Mineralolja (DIN 51524) | HFA och HFB | HFC |
TEMPERATUR | -30 °C och +100 °C | +5 °C och +50 °C | -30 °C och +40 °C |
TRYCK | ≤400 bar | ≤400 bar | ≤400 bar |
HASTIGHET | ≤0,5 m/s | ≤0,5 m/s | ≤0,5 m/s |

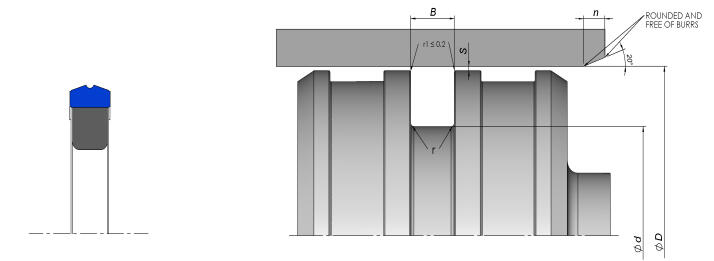

| Bredd B (-0/+0,2) | 3,2 mm |
|---|---|
| r | 0,2 mm |
| Ytterdiameter D (H10) | 25 mm |
| Innerdiameter d (h9) | 17,5 mm |
|---|---|
| n | 2 mm |
K49 Är en tvådelad dubbelverkande kompakttätning som består av en tätningsring av ett specialdesignat polyuretan och en energigivare av NBR.
ANVÄNDNINGSOMRÅDE
Mobilhydraulik
Jordbruksmaskiner
Formsprutor
Generalla industriapplikationer
INSTALLATION
Lätt att montera på ej delbara kolvhuvuden. Om verktyg används får dessa inte ha skarpa kanter. Före montering skall tätningen smörjas, helst med systemets olja. OBS! Använd rekommenderat antal styrringar och material för den aktuella applikationen.
MATERIAL |
|
|
|
PU | 60 SHORE D | PU6001 |
|
NBR | 80 SHORE A | NB8001 |
|
MEDIA | Mineralolja (DIN 51524) | HFA och HFB | HFC |
TEMPERATUR | -30 °C och +100 °C | +5 °C och +50 °C | -30 °C och +40 °C |
TRYCK | ≤400 bar | ≤400 bar | ≤400 bar |
HASTIGHET | ≤0,5 m/s | ≤0,5 m/s | ≤0,5 m/s |
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | Ytterdiameter D (H10) | r | Bredd B (-0/+0,2) | Pris/enhet | ||
|---|---|---|---|---|---|---|---|
25X17.5X3.2 K49 KOLVTÄTNING
Art.nr.
G02501703K49
Kopierad :-)
|
25 mm
|
0,2 mm
|
3,2 mm
|
|
|||
|
32X24.5X3.2 K49 KOLVTÄTNING
Art.nr.
G03202403K49
Kopierad :-)
|
32 mm
|
0,4 mm
|
3,2 mm
|
|
|||
|
40X29X4.2 K49 KOLVTÄTNING
Art.nr.
G04002904K49
Kopierad :-)
|
40 mm
|
0,4 mm
|
4,2 mm
|
|
|||
|
45X34X4.2 K49 KOLVTÄTNING
Art.nr.
G04503404K49
Kopierad :-)
|
45 mm
|
0,4 mm
|
4,2 mm
|
|
|||
|
50X39X4.2 K49 KOLVTÄTNING
Art.nr.
G05003904K49
Kopierad :-)
|
50 mm
|
0,4 mm
|
4,2 mm
|
|
|||
|
60X49X4.2 K49 KOLVTÄTNING
Art.nr.
G06004904K49
Kopierad :-)
|
60 mm
|
0,4 mm
|
4,2 mm
|
|
|||
|
63/52X4.2 K49 KOLVTÄTNING
Art.nr.
G063052K49
Kopierad :-)
|
|
|
|
|
|||
|
70/54.5X6.3 K49 KOLVTÄTNING
Art.nr.
G070054K49
Kopierad :-)
|
|
|
|
|
|||
|
75X59.5X6.3 K49 KOLVTÄTNING
Art.nr.
G07505906K49
Kopierad :-)
|
75 mm
|
0,4 mm
|
6,3 mm
|
|
|||
|
80X64.5X6.3 K49 KOLVTÄTNING
Art.nr.
G08006406K49
Kopierad :-)
|
80 mm
|
0,4 mm
|
6,3 mm
|
|
|||
|
90/74.5X6.3 K49 KOLVTÄTNING
Art.nr.
G090074K49
Kopierad :-)
|
|
|
|
|
|||
|
100X84.5X6.3 K49 KOLVTÄTNING
Art.nr.
G10008406K49
Kopierad :-)
|
100 mm
|
0,4 mm
|
6,3 mm
|
|
|||
|
110X94.5X6.3 K49 KOLVTÄTNING
Art.nr.
G11009406K49
Kopierad :-)
|
110 mm
|
0,4 mm
|
6,3 mm
|
|
|||
|
120X99X8.1 K49 KOLVTÄTNING
Art.nr.
G12009908K49
Kopierad :-)
|
120 mm
|
0,4 mm
|
8,1 mm
|
|
|||
|
125X104X8.1 K49 KOLVTÄTNING
Art.nr.
G12510408K49
Kopierad :-)
|
125 mm
|
0,4 mm
|
8,1 mm
|
|
|||
|
125X109X6.3 K49 KOLVTÄTNING
Art.nr.
G12510906K49
Kopierad :-)
|
125 mm
|
0,4 mm
|
6,3 mm
|
|
