KASTAS
Hydraulik- och Pneumatiktätningar
Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar
Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.
Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)
I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.
Produktfördelar
• Överlägsen statisk och dynamisk tätningeffekt
• Ekonomisk tätningslösning
• Stor mängd olika dimensioner
• Enkel montering i slutna spår
PU |
|
|
|
MEDIA | Mineralolja (DIN 51524) | HFA och HFB | HFC |
TEMPERATUR | -30 °C | +5 °C | -30 °C |
| +100 °C | +50 °C | +40 °C |
TRYCK | ≤400 bar | ≤400 bar | ≤400 bar |
HASTIGHET | ≤0,5 m/s | ≤0,5 m/s | ≤0,5 m/s |

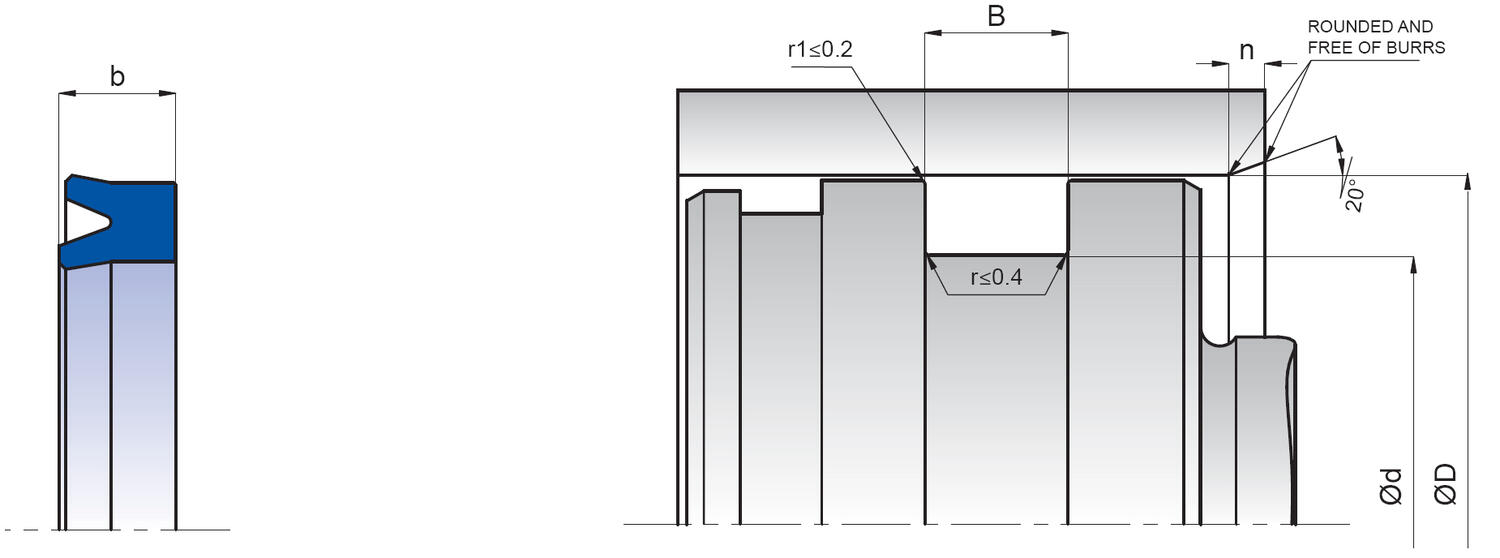

| Bredd B (-0/+0,2) | 8 mm |
|---|---|
| Bredd b | 7 mm |
| Ytterdiameter D (H11) | 32 mm |
| Innerdiameter d (h11) | 22 mm |
|---|---|
| n | 4,5 mm |
Hydraulik- och Pneumatiktätningar
Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar
Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.
Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)
I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.
Produktfördelar
• Överlägsen statisk och dynamisk tätningeffekt
• Ekonomisk tätningslösning
• Stor mängd olika dimensioner
• Enkel montering i slutna spår
PU |
|
|
|
MEDIA | Mineralolja (DIN 51524) | HFA och HFB | HFC |
TEMPERATUR | -30 °C | +5 °C | -30 °C |
| +100 °C | +50 °C | +40 °C |
TRYCK | ≤400 bar | ≤400 bar | ≤400 bar |
HASTIGHET | ≤0,5 m/s | ≤0,5 m/s | ≤0,5 m/s |
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | Bredd B (-0/+0,2) | Pris/enhet | ||
|---|---|---|---|---|---|
Art.nr.
03202207K23
Kopierad :-)
|
8 mm
|
|
|||
|
32X24X5.5 K23 U-MANSCH. PU92
Art.nr.
03202405K23
Kopierad :-)
|
6,5 mm
|
|
|||
|
35X27X10 K23 U-MANSCH. PU92
Art.nr.
03502710K23
Kopierad :-)
|
11 mm
|
|
|||
|
35X20X10 K-23 U-MANSCH. PU92
Art.nr.
03502010K23
Kopierad :-)
|
11 mm
|
|
|||
|
Art.nr.
04003007K23
Kopierad :-)
|
7 mm
|
|
|||
|
Art.nr.
04503506K23
Kopierad :-)
|
7 mm
|
|
|||
|
50X42X10 K23 U-MANSCH. PU92
Art.nr.
05004210K23
Kopierad :-)
|
11 mm
|
|
|||
|
60X50X10 K23 U-MANSCH. PU92
Art.nr.
06005010K23
Kopierad :-)
|
11 mm
|
|
|||
|
63X53X06 K23 U-MANSCH. PU92
Art.nr.
06305306K23
Kopierad :-)
|
7 mm
|
|
|||
|
70X60X10 K23 U-MANSCH. PU92
Art.nr.
07006010K23
Kopierad :-)
|
11 mm
|
|
|||
|
80X72X12 K23 U-MANSCH. PU92
Art.nr.
08007212K23
Kopierad :-)
|
13 mm
|
|
|||
|
80X70X12 K23 U-MANSCH. PU92
Art.nr.
08007012K23
Kopierad :-)
|
13 mm
|
|
|||
|
100X85X12 K23 U-RING PU
Art.nr.
10008512K23
Kopierad :-)
|
13 mm
|
|
|||
|
100X85X09 K23 U-MANSCH. PU92
Art.nr.
10008509K23
Kopierad :-)
|
10 mm
|
|
|||
|
100X90X10.5 K23 U-MANSCH. PU92
Art.nr.
10009010K23
Kopierad :-)
|
11,5 mm
|
|
|||
|
125X105X12 K23 U-MANSCH. PU92
Art.nr.
12510512K23
Kopierad :-)
|
13 mm
|
|
|||
|
130X110X12 K23 U-MANSCH. PU92
Art.nr.
13011012K23
Kopierad :-)
|
13 mm
|
|
|||
|
Art.nr.
14012015K23
Kopierad :-)
|
16 mm
|
|
|||
|
Art.nr.
15013509K23
Kopierad :-)
|
10 mm
|
|
|||
|
160X140X13.5 K23 U-MANSCH. PU2
Art.nr.
16014013K23
Kopierad :-)
|
15 mm
|
|
|||
|
280X250X18 K23 U-RING PU
Art.nr.
28025018K23
Kopierad :-)
|
19 mm
|
|
|||
|
300X288X14 K23 U-RING PU
Art.nr.
30028814K23
Kopierad :-)
|
15 mm
|
|
|||
|
320X290X20 K23 U-RING PU
Art.nr.
32029020K23
Kopierad :-)
|
21 mm
|
|
