KASTAS

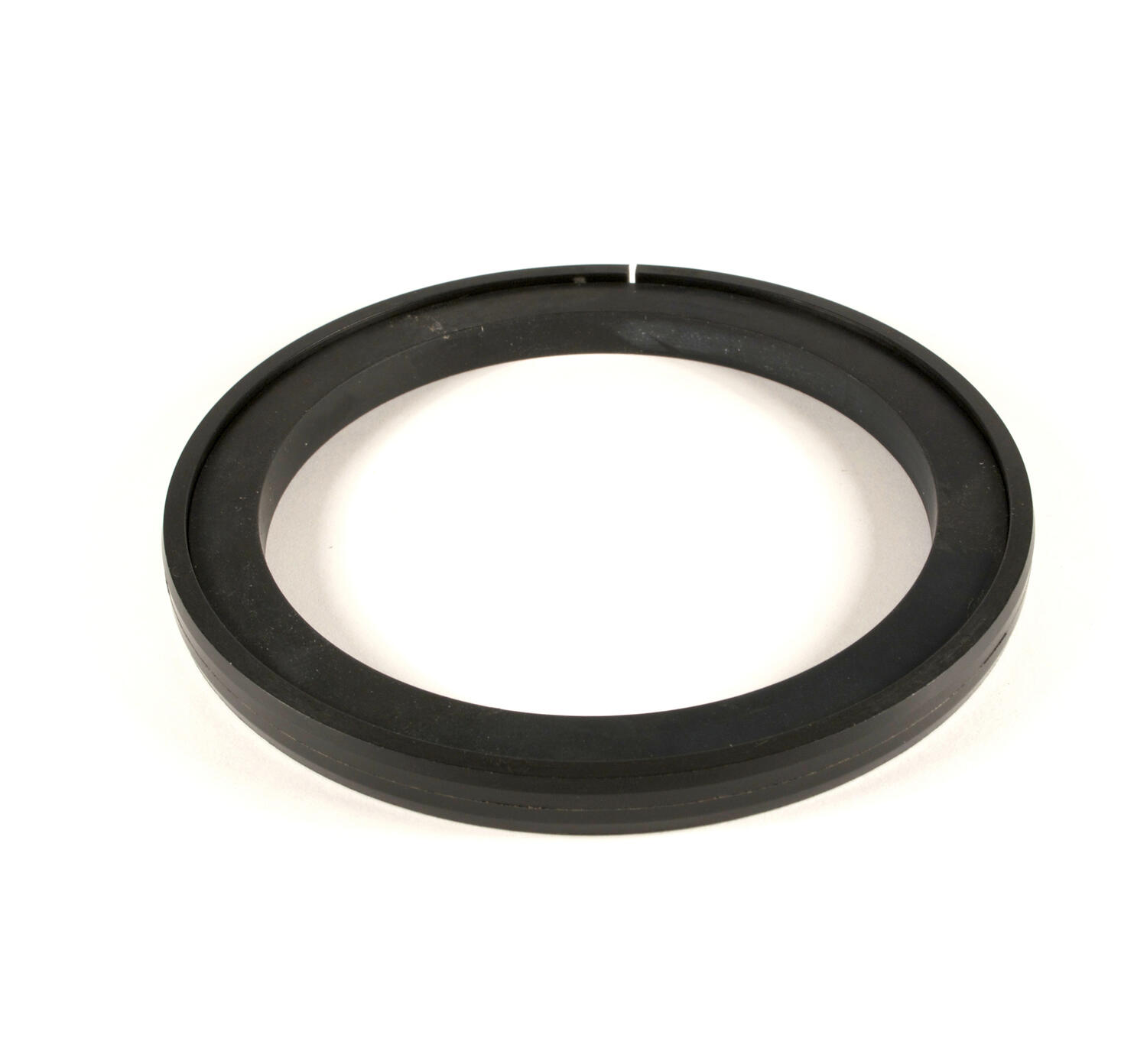

K501 är en tvådelad dubbelverkande kompakttätning bestående av en termoplast som tätnings-
element och en energigivare av NBR. K501 rekommenderas för tung hydraulik.
INSTALLATION
Lätt att installera på ej delbara kolvhuvuden. Före montering skall tätningen smörjas, helst med systemets olja. OBS! Vid längre slaglängder bör minst två styrringar användas (kontakta oss för råd). Vid kortare slaglängder och lägre laster används en styrring.
MATERIAL |
|
|
|
NBR | 70 SHORE A | NB7001 |
|
PA |
| PA9904 |
|
MEDIA | Mineralolja (DIN 51524) | HFA och HFB | HFC |
TEMPERATUR | -30 °C och +105 °C | +5 °C och +60 °C | -30 °C och +60 °C |
TRYCK | ≤500 bar | ≤500 bar | ≤500 bar |
HASTIGHET | ≤1 m/s | ≤1 m/s | ≤1 m/s |

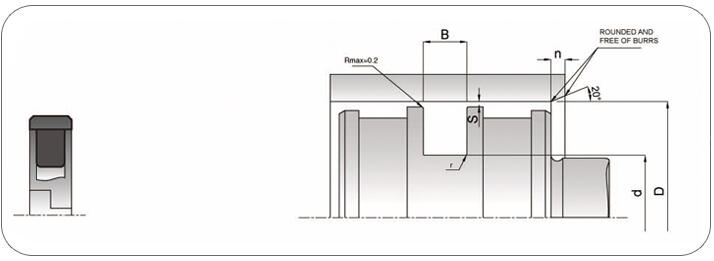

| Bredd b | 4,2 mm |
|---|---|
| d (innerdiameter) | 39 mm |
| D (ytterdiameter) | 50 mm |
| n | 6 mm |
|---|---|
| r | 1 mm |
K501 är en tvådelad dubbelverkande kompakttätning bestående av en termoplast som tätnings-
element och en energigivare av NBR. K501 rekommenderas för tung hydraulik.
INSTALLATION
Lätt att installera på ej delbara kolvhuvuden. Före montering skall tätningen smörjas, helst med systemets olja. OBS! Vid längre slaglängder bör minst två styrringar användas (kontakta oss för råd). Vid kortare slaglängder och lägre laster används en styrring.
MATERIAL |
|
|
|
NBR | 70 SHORE A | NB7001 |
|
PA |
| PA9904 |
|
MEDIA | Mineralolja (DIN 51524) | HFA och HFB | HFC |
TEMPERATUR | -30 °C och +105 °C | +5 °C och +60 °C | -30 °C och +60 °C |
TRYCK | ≤500 bar | ≤500 bar | ≤500 bar |
HASTIGHET | ≤1 m/s | ≤1 m/s | ≤1 m/s |
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | Bredd b | d (innerdiameter) | D (ytterdiameter) | n | r | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|
|
4,2 mm
|
39 mm
|
50 mm
|
6 mm
|
1 mm
|
| ||||
|
6,3 mm
|
44,5 mm
|
60 mm
|
8 mm
|
1,3 mm
|
| ||||
|
6,3 mm
|
47,5 mm
|
63 mm
|
8 mm
|
1,3 mm
|
| ||||
|
4,2 mm
|
69 mm
|
80 mm
|
6 mm
|
1,3 mm
|
| ||||
80X64.5X6.3 K501
Art.nr.
G08006406K501
Kopierad :-)
|
6,3 mm
|
64,5 mm
|
80 mm
|
6 mm
|
1,3 mm
|
| |||
|
6,3 mm
|
69,5 mm
|
85 mm
|
6 mm
|
1,3 mm
|
| ||||
|
6,3 mm
|
74,5 mm
|
90 mm
|
10,5 mm
|
1,8 mm
|
| ||||
|
8,1 mm
|
69 mm
|
90 mm
|
6 mm
|
1,3 mm
|
| ||||
|
100x84.5x6.3 K501
Art.nr.
G10008406K501
Kopierad :-)
|
6,3 mm
|
84,5 mm
|
100 mm
|
10,5 mm
|
1,8 mm
|
| |||
|
8,1 mm
|
79 mm
|
100 mm
|
6 mm
|
1,3 mm
|
| ||||
|
6,3 mm
|
94,5 mm
|
110 mm
|
10,5 mm
|
1,8 mm
|
| ||||
|
120X99X8.1 K501
Art.nr.
G12009908K501
Kopierad :-)
|
8,1 mm
|
99 mm
|
120 mm
|
10,5 mm
|
1,3 mm
|
| |||
|
6,3 mm
|
110 mm
|
125 mm
|
10,5 mm
|
1,8 mm
|
| ||||
|
8,1 mm
|
104 mm
|
125 mm
|
10,5 mm
|
1,8 mm
|
| ||||
|
8,1 mm
|
109 mm
|
130 mm
|
10,5 mm
|
1,8 mm
|
| ||||
|
8,1 mm
|
119 mm
|
140 mm
|
10,5 mm
|
1,8 mm
|
| ||||
|
150x129X8.1 K501
Art.nr.
G15012908K501
Kopierad :-)
|
8,1 mm
|
129 mm
|
150 mm
|
10,5 mm
|
1,8 mm
|
| |||
|
8,1 mm
|
139 mm
|
160 mm
|
10,5 mm
|
1,8 mm
|
| ||||
|
8,1 mm
|
149 mm
|
170 mm
|
10,5 mm
|
1,8 mm
|
| ||||
|
8,1 mm
|
159 mm
|
180 mm
|
10,5 mm
|
|
| ||||
|
8,1 mm
|
169 mm
|
190 mm
|
|
|
| ||||
|
8,1 mm
|
179 mm
|
200 mm
|
|
|
| ||||
|
8,1 mm
|
229 mm
|
250 mm
|
|
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj en variant i listan
