KASTAS

Glidhylstätning K15 PU

Hydraulik- och Pneumatiktätningar

Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar
Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.



Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)

I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.

Produktfördelar
• Hög statisk och dynamisk tätningseffekt
• Låg inbyggnadshöjd
• Enkel spårdesign
• Hög slitstyrka

Tekniska Data

MATERIAL







NBR

70 SHORE A

NB7001



PU

95 SHORE A

PU9501





DRIFTSFÖRHÅLLANDEN





MEDIA

Mineralolja (DIN 51524)

HFA och HFB

HFC

TEMPERATUR

-30 °C

+5 °C

-30 °C



+100 °C

+50 °C

+40 °C

TRYCK

≤250 bar

≤250 bar

≤250 bar

HASTIGHET

≤0,5 m/s

≤0,5 m/s

≤0,5 m/s





Läs mer
  • Glidhylstätning i polyuretan
  • Dubbelverkande kolvtätning
  • Temperaturområde från -30ºC till +100ºC
  • Tryck max 250 bar för polyuretan
  • Hastighet max 0,5 m per sekund

Vald variant

KASTAS

Spara som PDF

Teknisk data

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

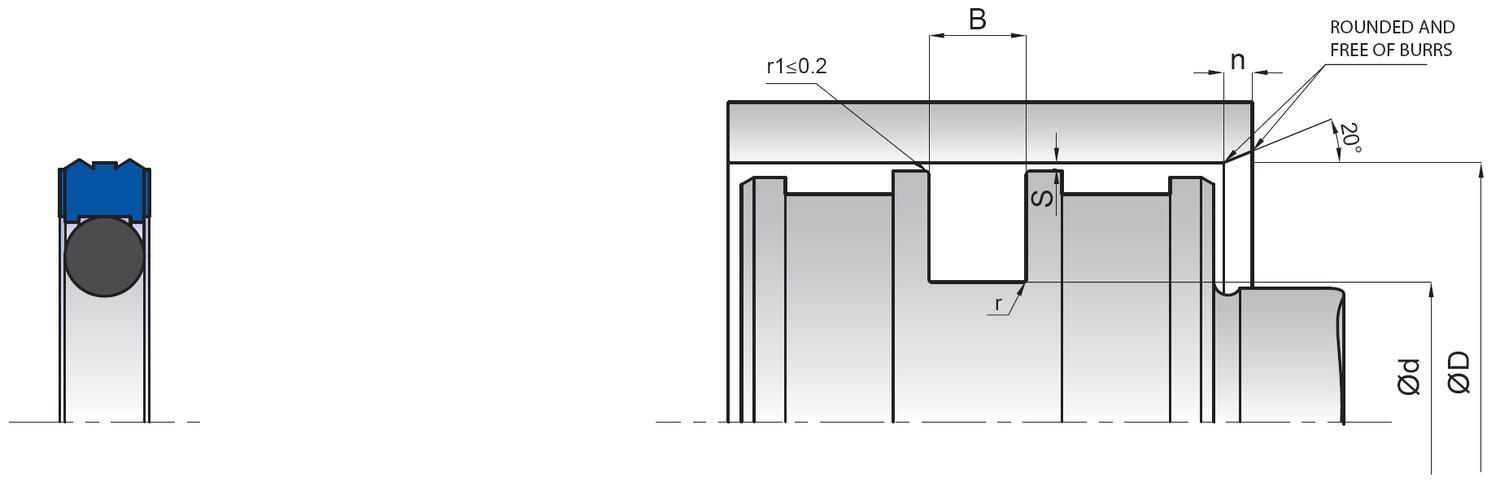

Teknisk data

Bredd B (-0/+0,2) 3,2 mm
r 0,6 mm
Ytterdiameter D (H9) 20 mm
Innerdiameter d (h9) 12,5 mm
n 3 mm

Nedladdning av CAD

02001203K15

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Mått och inkopplingar

Produktbeskrivning

Hydraulik- och Pneumatiktätningar

Användningsområden
Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar
Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem.



Att tänka på vid val av hydraulik/pneumatiktätningar
• Bestämma val av ett för applikationen lämpligt inbyggnadsmått.
• Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden.
• Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter.
• Tryck (min/normalt/max)
• Hastighet (cykler/slaglängd)
• Temperatur (min/normalt/max)
• Media (typ, viskositet etc.)

I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar.
Driftsäkerhet samt livslängd kommer att påverkas av detta val.

Produktfördelar
• Hög statisk och dynamisk tätningseffekt
• Låg inbyggnadshöjd
• Enkel spårdesign
• Hög slitstyrka

Tekniska Data

MATERIAL







NBR

70 SHORE A

NB7001



PU

95 SHORE A

PU9501





DRIFTSFÖRHÅLLANDEN





MEDIA

Mineralolja (DIN 51524)

HFA och HFB

HFC

TEMPERATUR

-30 °C

+5 °C

-30 °C



+100 °C

+50 °C

+40 °C

TRYCK

≤250 bar

≤250 bar

≤250 bar

HASTIGHET

≤0,5 m/s

≤0,5 m/s

≤0,5 m/s





Tillbehör

TechKnow - kunskap, kundcase och företagsnytt

ROX SNR - plåttätat sfäriskt rullager NTN Europe
Produktnytt

Världens enda sfäriska rullager med patenterad Z-plåttätning

Ny leverantörsmodul för Internordics hållbarhetsarbete
Företagsnytt

Ny leverantörsmodul ska förenkla och stärka hållbarhetsarbetet

Sammanslagning med Lagermetall AB i Örebro
Företagsnytt

Lagermetall AB är fr.o.m 1 okt 2025 ett och samma bolag med Internordic

Svängkransar och slewing rings från TGB
Produktnytt

Tunga laster, rotationskrafter och precision i rörelse

Svängkranslager från TGB
Produktnytt

Svängkranslager med drivning för extrema förhållanden

NTN ambassadörer techknow lista
Företagsnytt

Över 30 års samarbete med NTN Europe

Varianter Nedladdning av CAD r Bredd B (-0/+0,2) Pris/enhet
K15 Glidhylstätning PU.jpg
20X12.5X3.2 K15 KOLVTÄTNING
Art.nr.
02001203K15 Kopierad :-)
0,6 mm
3,2 mm
K15 Glidhylstätning PU.jpg
25X17.5X3.2 K15 KOLVTÄTNING
Art.nr.
02501703K15 Kopierad :-)
0,6 mm
3,2 mm
K15 Glidhylstätning PU.jpg
30X22.5X3.2 K15 KOLVTÄTNING
Art.nr.
03002203K15 Kopierad :-)
0,6 mm
3,2 mm
K15 Glidhylstätning PU.jpg
32X21X4.2 K15 KOLVTÄTNING
Art.nr.
03202104K15 Kopierad :-)
1 mm
4,2 mm
K15 Glidhylstätning PU.jpg
32X24.5X3.2 K15 KOLVTÄTNING
Art.nr.
03202403K15 Kopierad :-)
0,6 mm
3,2 mm
K15 Glidhylstätning PU.jpg
40X32X3.2 K15 KOLVTÄTNING
Art.nr.
04003203K15 Kopierad :-)
0,6 mm
3,2 mm
K15 Glidhylstätning PU.jpg
40X29X4.2 K15 KOLVTÄTNING
Art.nr.
04002904K15 Kopierad :-)
1 mm
4,2 mm
K15 Glidhylstätning PU.jpg
50X39X4.2 K15 KOLVTÄTNING
Art.nr.
05003904K15 Kopierad :-)
1 mm
4,2 mm
K15 Glidhylstätning PU.jpg
50X34.5X6.3 K15 KOLVTÄTNING
Art.nr.
05003406K15 Kopierad :-)
1,3 mm
6,3 mm
K15 Glidhylstätning PU.jpg
55X44X4.2 K15 KOLVTÄTNING
Art.nr.
G055044K15 Kopierad :-)
1 mm
4,2 mm
K15 Glidhylstätning PU.jpg
60X49X4.2 K15 KOLVTÄTNING
Art.nr.
06004904K15 Kopierad :-)
1 mm
4,2 mm
K15 Glidhylstätning PU.jpg
63X52X4.2 K15 KOLVTÄTNING
Art.nr.
06305204K15 Kopierad :-)
1 mm
4,2 mm
K15 Glidhylstätning PU.jpg
60X47.5X6.3 K15 KOLVTÄTNING
Art.nr.
06304706K15 Kopierad :-)
1,3 mm
6,3 mm
K15 Glidhylstätning PU.jpg
70X59X4.2 K15 KOLVTÄTNING
Art.nr.
07005904K15 Kopierad :-)
1 mm
4,2 mm
K15 Glidhylstätning PU.jpg
70X57X06.3 K15 KOLVTÄTNING
Art.nr.
07005706K15 Kopierad :-)
1,3 mm
6,3 mm
K15 Glidhylstätning PU.jpg
80X69X4.2 K15 KOLVTÄTNING
Art.nr.
08006904K15 Kopierad :-)
1 mm
4,2 mm
K15 Glidhylstätning PU.jpg
80X64.5X6.3 K15 KOLVTÄTNING
Art.nr.
08006406K15 Kopierad :-)
1,3 mm
6,3 mm
K15 Glidhylstätning PU.jpg
90X74.5X6.3 K15 KOLVTÄTNING
Art.nr.
09007407K15 Kopierad :-)
1,3 mm
6,3 mm
K15 Glidhylstätning PU.jpg
100X84.5X6.3 K15 KOLVTÄTNING
Art.nr.
10008406K15 Kopierad :-)
1,3 mm
6,3 mm
K15 Glidhylstätning PU.jpg
110X94.5X6.3 K15 KOLVTÄTNING
Art.nr.
11009406K15 Kopierad :-)
1,3 mm
6,3 mm
K15 Glidhylstätning PU.jpg
120X104.5.5X6.3 K15 KOLVTÄTNING
Art.nr.
12010406K15 Kopierad :-)
1,3 mm
6,3 mm
K15 Glidhylstätning PU.jpg
125X109.5X6.3 K15 KOLVTÄTNING
Art.nr.
12510906K15 Kopierad :-)
1,3 mm
6,3 mm
K15 Glidhylstätning PU.jpg
125X104.5X8.1 K15 KOLVTÄTNING
Art.nr.
12510408K15 Kopierad :-)
1,8 mm
8,1 mm
