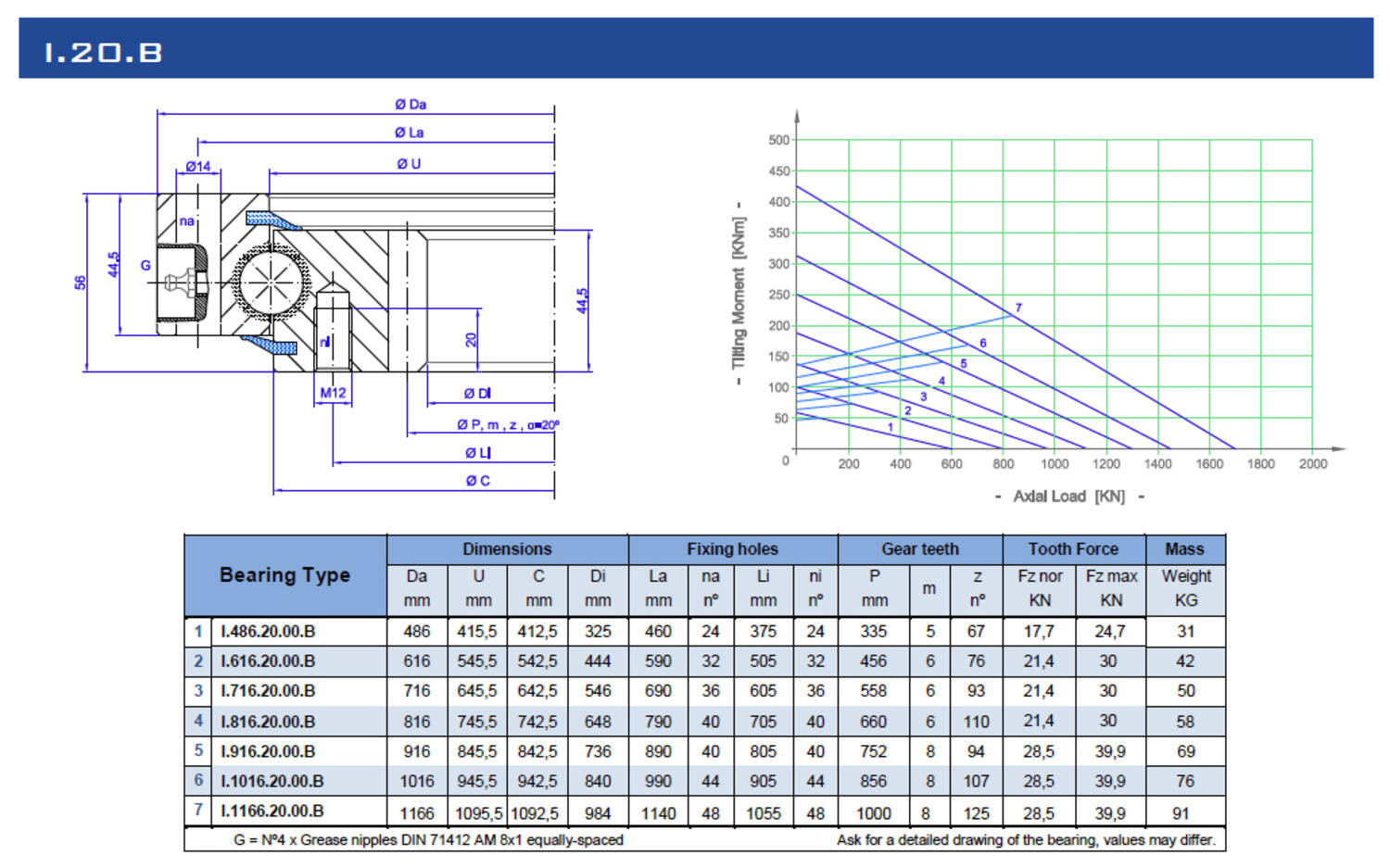

Svängkranslager invändig kugg I.486.20.00.B

Dimension C	412,5 mm
Dimension Da	486 mm
Dimension Di	325 mm
Dimension U	415,5 mm
Drivkraft per kugg Fz max	24,7 kN
Drivkraft per kugg Fz nor	17,7 kN
Fästhål La	460 mm
Fästhål Li	375 mm

Dimension C

412,5 mm

Dimension Da

486 mm

Dimension Di

325 mm

Dimension U

415,5 mm

Drivkraft per kugg Fz max

24,7 kN

Drivkraft per kugg Fz nor

17,7 kN

Fästhål La

460 mm

Fästhål Li

375 mm

Fästhål na	24 n°
Fästhål ni	24 mm
Kugg m	5
Kugg P	335 mm
Kugg z	67 n°
Vikt	31 kg

Fästhål na

24 n°

Fästhål ni

24 mm

Kugg m

Kugg P

335 mm

Kugg z

67 n°

Vikt

31 kg

Varianter	Dimension C	Dimension Da	Dimension Di	Dimension U	Drivkraft per kugg Fz max	Drivkraft per kugg Fz nor	Fästhål La	Fästhål Li	Fästhål na	Fästhål ni	Kugg m	Kugg P	Kugg z	Vikt
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.486.20.00.B Kopierad :-)	412,5 mm	486 mm	325 mm	415,5 mm	24,7 kN	17,7 kN	460 mm	375 mm	24 n°	24 mm	5	335 mm	67 n°	31 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.616.20.00.B Kopierad :-)	542,5 mm	616 mm	444 mm	545,5 mm	30 kN	21,4 kN	590 mm	505 mm	32 n°	32 mm	6	456 mm	76 n°	42 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.716.20.00.B Kopierad :-)	642,5 mm	716 mm	546 mm	645,5 mm	30 kN	21,4 kN	690 mm	605 mm	36 n°	36 mm	6	558 mm	93 n°	50 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.816.20.00.B Kopierad :-)	742,5 mm	816 mm	648 mm	745,5 mm	30 kN	21,4 kN	790 mm	705 mm	40 n°	40 mm	6	660 mm	110 n°	58 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.916.20.00.B Kopierad :-)	842,5 mm	916 mm	736 mm	845,5 mm	39,9 kN	28,5 kN	890 mm	805 mm	40 n°	40 mm	8	752 mm	94 n°	69 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.1016.20.00.B Kopierad :-)	942,5 mm	1016 mm	840 mm	945,5 mm	39,9 kN	28,5 kN	990 mm	905 mm	44 n°	44 mm	8	856 mm	107 n°	76 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.1166.20.00.B Kopierad :-)	1092,5 mm	1166 mm	984 mm	1095,5 mm	39,9 kN	28,5 kN	1140 mm	1055 mm	48 n°	48 mm	8	1000 mm	125 n°	91 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.505.20.00.C Kopierad :-)	412,5 mm	518 mm	326,5 mm	415,5 mm	22,8 kN	11,4 kN	490 mm	375 mm	8 n°	12 mm	5	335 mm	67 n°	27 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.650.20.00.C Kopierad :-)	542,5 mm	648 mm	445,2 mm	545,5 mm	30 kN	21,4 kN	620 mm	505 mm	10 n°	16 mm	6	456 mm	76 n°	39 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.750.20.00.C Kopierad :-)	642,5 mm	748 mm	547,2 mm	645,5 mm	27,4 kN	13,7 kN	720 mm	605 mm	12 n°	18 mm	6	558 mm	93 n°	44,5 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.850.20.00.C Kopierad :-)	742,5 mm	848 mm	649,2 mm	745,5 mm	27,4 kN	13,7 kN	820 mm	705 mm	12 n°	20 mm	6	660 mm	110 n°	51 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.950.20.00.C Kopierad :-)	842,5 mm	948 mm	737,6 mm	845,5 mm	36,6 kN	18,3 kN	920 mm	805 mm	14 n°	20 mm	8	752 mm	94 n°	61 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.1050.20.00.C Kopierad :-)	842,5 mm	1048 mm	841,6 mm	945,5 mm	36,6 kN	18,3 kN	1020 mm	905 mm	16 n°	22 mm	107	856 mm	8 n°	65 kg
SVÄNGKRANSLAGER INVÄNDIG KUGG Art.nr. I.1200.20.00.C Kopierad :-)	1093 mm	1198 mm	985,6 mm	1096 mm	36,6 kN	18,3 kN	1170 mm	1055 mm	16 n°	24 mm	8	1000 mm	125 n°	80 kg

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
