Ledlager är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan består av stål-hårdkrom och PTFE-komposit. Produkten är underhållsfri och ska ej smörjas tack vare att PTFE-partiklar avges under drift. Smörjning förkortar livslängden på lagret.
EFFEKTIVARE TÄTNINGSKONSTRUKTION –2GS FÖR LEDLAGER
Vi kanleverera ledlager tätade med en mycket effektiv 3-läppstätning med beteckningen -2GS, en tätningskonstruktion speciellt lämpad för applikationer i svåra och smutsiga miljöer.
Denna tätning garanterar då en maximal lagerlivslängd, avsevärt längre jämfört med en standardtätning.
| x |
Ledlager och länkhuvuden
Konstruktionsunderlag
Axel
Rekommenderade toleranser
Montering
| Lagertyp | |
Lagret axiellt skjutbart | Kräver underhåll | Underhållsfri |
Lagret fixerat | m6 | k6 |
Lagerhus
Rekommenderade toleranser
Montering | Lagertyp | |
Lätt last lagret axiellt skjutbart | H7 | H7 |
Tung last lagret fixerat | M7 | K7 |
Lagerhuset i lätta legeringar | N7 | M7 |
MONTERING
Vid montering skall slitsen inte placeras där lasten angriper. (Rek. 90 ˚ lastriktningen)
x
MONTERINGSEXEMPEL
När ledlagret monteras i lagerhuset skall lasten anbringas på ytterringen
När ledlagret monteras på axeln skall lasten anbringas på innerringen. Samtidig montering i lagerhuset och på axeln är möjlig då lasten anbringas på både inner- och ytterring.

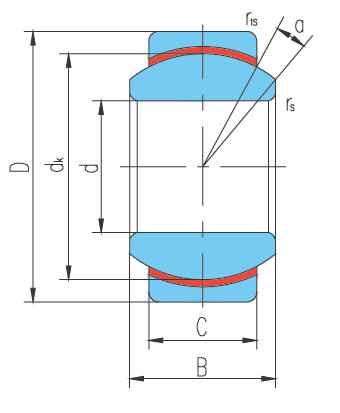

| 3831_C (mm) | 6 |
|---|---|
| a | 21 mm |
| B | 11 mm |
| d (innerdiameter) | 8 mm |
| D (ytterdiameter) | 19 mm |
| dk | 16 mm |
| Dyn (Dynamiskt bärighetstal) | 8.6 |
|---|---|
| r1s min | 0,3 mm |
| rs min | 0,3 mm |
| Stat (Statiskt bärighetstal) | 21 |
| Vikt | 0,014 kg |
Ledlager är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan består av stål-hårdkrom och PTFE-komposit. Produkten är underhållsfri och ska ej smörjas tack vare att PTFE-partiklar avges under drift. Smörjning förkortar livslängden på lagret.
EFFEKTIVARE TÄTNINGSKONSTRUKTION –2GS FÖR LEDLAGER
Vi kanleverera ledlager tätade med en mycket effektiv 3-läppstätning med beteckningen -2GS, en tätningskonstruktion speciellt lämpad för applikationer i svåra och smutsiga miljöer.
Denna tätning garanterar då en maximal lagerlivslängd, avsevärt längre jämfört med en standardtätning.
| x |
Ledlager och länkhuvuden
Konstruktionsunderlag
Axel
Rekommenderade toleranser
Montering
| Lagertyp | |
Lagret axiellt skjutbart | Kräver underhåll | Underhållsfri |
Lagret fixerat | m6 | k6 |
Lagerhus
Rekommenderade toleranser
Montering | Lagertyp | |
Lätt last lagret axiellt skjutbart | H7 | H7 |
Tung last lagret fixerat | M7 | K7 |
Lagerhuset i lätta legeringar | N7 | M7 |
MONTERING
Vid montering skall slitsen inte placeras där lasten angriper. (Rek. 90 ˚ lastriktningen)
x
MONTERINGSEXEMPEL
När ledlagret monteras i lagerhuset skall lasten anbringas på ytterringen
När ledlagret monteras på axeln skall lasten anbringas på innerringen. Samtidig montering i lagerhuset och på axeln är möjlig då lasten anbringas på både inner- och ytterring.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | 3831_C (mm) | a | B | d (innerdiameter) | D (ytterdiameter) | dk | Dyn (Dynamiskt bärighetstal) | r1s min | rs min | Stat (Statiskt bärighetstal) | Vikt | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LEDLAGER LS
Art.nr.
GEG08C
Kopierad :-)
|
6
|
21 mm
|
11 mm
|
8 mm
|
19 mm
|
16 mm
|
8.6
|
0,3 mm
|
0,3 mm
|
21
|
0,014 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG10C
Kopierad :-)
|
7
|
18 mm
|
12 mm
|
10 mm
|
22 mm
|
18 mm
|
11
|
0,3 mm
|
0,3 mm
|
28
|
0,021 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG12C
Kopierad :-)
|
9
|
18 mm
|
15 mm
|
12 mm
|
26 mm
|
22 mm
|
18
|
0,3 mm
|
0,3 mm
|
45
|
0,033 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG15C
Kopierad :-)
|
10
|
16 mm
|
16 mm
|
15 mm
|
30 mm
|
25 mm
|
22
|
0,3 mm
|
0,3 mm
|
56
|
0,049 kg
|
|
|||
|
LEDLAGER LS
Art.nr.
GEG25C
Kopierad :-)
|
18
|
17 mm
|
28 mm
|
25 mm
|
47 mm
|
40,7 mm
|
65
|
0,6 mm
|
0,6 mm
|
166
|
0,203 kg
|
|
