LS
Länkhuvud är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan stål/stål är behandlad med smörjmedel för enkel inkörning. För att underlätta smörjning har produkten ett spår och smörjhål i inner- och ytterring. Smörjning krävs bl a för att minska friktionen och öka lagrets livslängd.

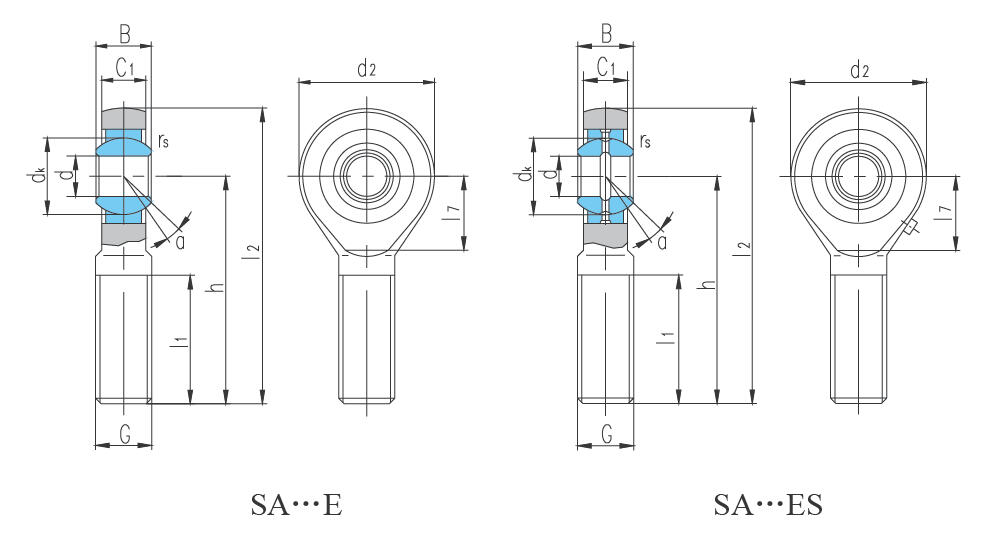

| a | 13 mm |
|---|---|
| B | 6 mm |
| C1 max | 4,5 mm |
| d (innerdiameter) | 6 mm |
| d2 | 21 mm |
| dk | 10 mm |
| Dyn (Dynamiskt bärighetstal) | 3.4 |
| h | 36 mm |
|---|---|
| I1 min | 16 mm |
| I2 | 46,5 mm |
| rs min | 0,3 mm |
| Stat (Statiskt bärighetstal) | 5.5 |
| Vikt | 0,017 kg |
Länkhuvud är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska.
Glidytan stål/stål är behandlad med smörjmedel för enkel inkörning. För att underlätta smörjning har produkten ett spår och smörjhål i inner- och ytterring. Smörjning krävs bl a för att minska friktionen och öka lagrets livslängd.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | a | B | C1 max | d (innerdiameter) | d2 | dk | Dyn (Dynamiskt bärighetstal) | h | I1 min | I2 | rs min | Stat (Statiskt bärighetstal) | Vikt | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SA06E
Kopierad :-)
|
13 mm
|
6 mm
|
4,5 mm
|
6 mm
|
21 mm
|
10 mm
|
3.4
|
36 mm
|
16 mm
|
46,5 mm
|
0,3 mm
|
5.5
|
0,017 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SA08E
Kopierad :-)
|
15 mm
|
8 mm
|
6,5 mm
|
8 mm
|
24 mm
|
13 mm
|
5.5
|
42 mm
|
21 mm
|
54 mm
|
0,3 mm
|
10
|
0,029 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SA10E
Kopierad :-)
|
12 mm
|
9 mm
|
7,5 mm
|
10 mm
|
29 mm
|
16 mm
|
8.1
|
48 mm
|
26 mm
|
62,5 mm
|
0,3 mm
|
16
|
0,05 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SA12E
Kopierad :-)
|
10 mm
|
10 mm
|
8,5 mm
|
12 mm
|
34 mm
|
18 mm
|
10
|
54 mm
|
28 mm
|
71 mm
|
0,3 mm
|
23
|
0,066 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SA15ES
Kopierad :-)
|
8 mm
|
12 mm
|
10,5 mm
|
15 mm
|
40 mm
|
22 mm
|
16
|
63 mm
|
34 mm
|
83 mm
|
0,3 mm
|
32
|
0,12 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SA17ES
Kopierad :-)
|
10 mm
|
14 mm
|
11,5 mm
|
17 mm
|
46 mm
|
25 mm
|
21
|
69 mm
|
36 mm
|
92 mm
|
0,3 mm
|
44
|
0,19 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SA20ES
Kopierad :-)
|
9 mm
|
16 mm
|
13,5 mm
|
20 mm
|
53 mm
|
29 mm
|
30
|
78 mm
|
43 mm
|
104,5 mm
|
0,3 mm
|
60
|
0,31 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SA25ES
Kopierad :-)
|
7 mm
|
20 mm
|
18 mm
|
25 mm
|
64 mm
|
35,5 mm
|
48
|
94 mm
|
53 mm
|
126 mm
|
0,6 mm
|
83
|
0,56 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SA30ES
Kopierad :-)
|
6 mm
|
22 mm
|
20 mm
|
30 mm
|
73 mm
|
40,7 mm
|
62
|
110 mm
|
65 mm
|
146,5 mm
|
0,6 mm
|
110
|
0,89 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SAL06E
Kopierad :-)
|
13 mm
|
6 mm
|
4,5 mm
|
6 mm
|
21 mm
|
10 mm
|
3.4
|
36 mm
|
16 mm
|
16,5 mm
|
0,3 mm
|
5.5
|
0,017 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SAL08E
Kopierad :-)
|
15 mm
|
8 mm
|
6,5 mm
|
8 mm
|
24 mm
|
13 mm
|
5.5
|
42 mm
|
21 mm
|
54 mm
|
0,3 mm
|
10
|
0,029 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SAL10E
Kopierad :-)
|
12 mm
|
9 mm
|
7,5 mm
|
10 mm
|
29 mm
|
16 mm
|
8.1
|
48 mm
|
26 mm
|
62,5 mm
|
0,3 mm
|
16
|
0,05 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SAL12E
Kopierad :-)
|
10 mm
|
10 mm
|
8,5 mm
|
12 mm
|
34 mm
|
18 mm
|
10
|
54 mm
|
28 mm
|
71 mm
|
0,3 mm
|
23
|
0,066 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SAL15ES
Kopierad :-)
|
8 mm
|
12 mm
|
10,5 mm
|
15 mm
|
40 mm
|
22 mm
|
16
|
63 mm
|
34 mm
|
83 mm
|
0,3 mm
|
32
|
0,12 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SAL17ES
Kopierad :-)
|
10 mm
|
14 mm
|
11,5 mm
|
17 mm
|
46 mm
|
25 mm
|
21
|
69 mm
|
36 mm
|
92 mm
|
0,3 mm
|
44
|
0,19 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SAL20ES
Kopierad :-)
|
9 mm
|
16 mm
|
13,5 mm
|
20 mm
|
53 mm
|
29 mm
|
30
|
78 mm
|
43 mm
|
104,5 mm
|
0,3 mm
|
60
|
0,31 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SAL25ES
Kopierad :-)
|
7 mm
|
20 mm
|
18 mm
|
25 mm
|
64 mm
|
35,5 mm
|
48
|
94 mm
|
53 mm
|
126 mm
|
0,6 mm
|
83
|
0,56 kg
|
|
|||
|
LÄNKSTÅNGSHUVUD LS
Art.nr.
SAL30ES
Kopierad :-)
|
6 mm
|
22 mm
|
20 mm
|
30 mm
|
73 mm
|
40,7 mm
|
62
|
110 mm
|
65 mm
|
146,5 mm
|
0,6 mm
|
110
|
0,89 kg
|
|
