SFERO

LRP Radiell låsning Heavy Duty

För riktigt tuffa applikationer där applikationen kräver hög låseffekt samt utsätts för större axiallaster och finns LRP Heavy Duty mutter. LRP muttern är bredare och har större låsskruvar bredvid varandra, detta medför större låseffekt mot axel och tillåter stora axiella laster. Liksom övriga muttrar från SFERO är kontaktytan gentemot axeln vinkelrät för högsta möjliga precision.

PERFEKT FÖR FÖLJANDE BRANSCHER OCH ANVÄNDNINGSOMRÅDEN

Fixering och injustering av alla typer av lager
Montering av kulskruvar
Roterande höghastighetsspindlar
System med högfrekventa växlingar av rörelseriktning
Kalibrering av fjädersystem
Konstruktioner som utsätts för höga temperaturer och/eller vibrationer
Konstruktioner som regelbundet demonteras eller återmonteras

Exempel på branscher är fordons-, flyg-, process-, offshore/marinindustri, vals/järnverk.
Men också alla typer av maskintillverkare som t.ex. tryckeri, emballage, samt motorer, turbiner, kompressorer etc.

Teknisk fakta & Att tänka på

Muttrarna är tillverkade i 20MV6, ett stål med hög sträck- & brottgräns
Gängtolerans 4H, andra låsmuttrar har vanligen endast 5H eller 6H
Slitsarna är laserskurna
Svarteloxerad
Slipad och polerad anläggningsyta
Vinkelräthet, framsida mot hål; 0,005
4 st urfräsningar i 90 grader för haknyckel
Kundanpassning kan erbjudas med tillverkning i ett flertal olika material och gängtyper.

Åtdragningsmoment stoppskruvar

M4 skruv 2,5 Nm M8 skruv 18 Nm

M5 skruv 5 Nm M10 skruv 36 Nm

M6 skruv 8 Nm

NOTERAS! Stoppskruvarna får EJ röras när muttern ej är monterad på axel.

Läs mer

Kraftfull låsmutter med radiell låsning för Heavy Duty applikationer
Ökad bredd och större stoppskruvar säkerställer högre låseffekt både axiellt och lossningsmoment

Vald variant

Spara som PDF

Teknisk data

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Axiell last max	48861 N
b+h	5x2
Bredd C	16 mm
Diameter B	37 mm
Gänga inre A	20x1,5

Lossningsmoment	155 Nm
Stoppskruv	2xM8
Ytterdiameter D	42 mm

Nedladdning av CAD

LRP20.150

Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

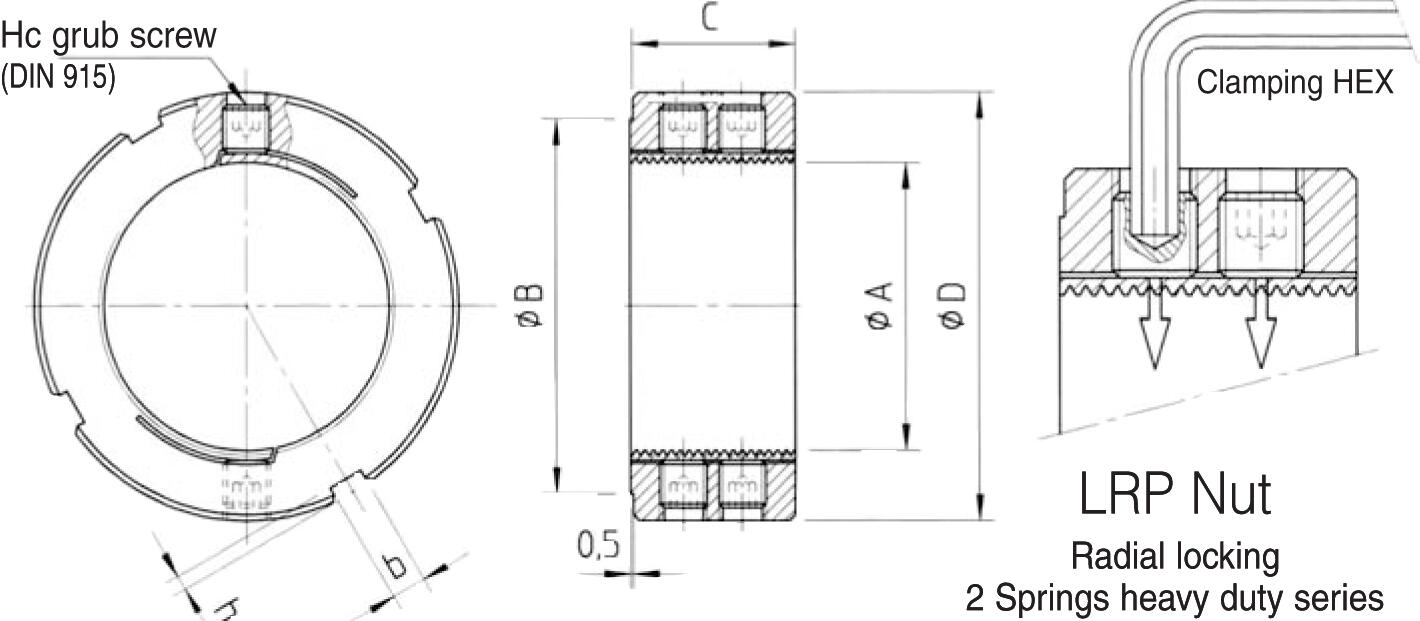

Mått och inkopplingar

Produktbeskrivning

LRP Radiell låsning Heavy Duty

PERFEKT FÖR FÖLJANDE BRANSCHER OCH ANVÄNDNINGSOMRÅDEN

Fixering och injustering av alla typer av lager
Montering av kulskruvar
Roterande höghastighetsspindlar
System med högfrekventa växlingar av rörelseriktning
Kalibrering av fjädersystem
Konstruktioner som utsätts för höga temperaturer och/eller vibrationer
Konstruktioner som regelbundet demonteras eller återmonteras

Teknisk fakta & Att tänka på

Muttrarna är tillverkade i 20MV6, ett stål med hög sträck- & brottgräns
Gängtolerans 4H, andra låsmuttrar har vanligen endast 5H eller 6H
Slitsarna är laserskurna
Svarteloxerad
Slipad och polerad anläggningsyta
Vinkelräthet, framsida mot hål; 0,005
4 st urfräsningar i 90 grader för haknyckel
Kundanpassning kan erbjudas med tillverkning i ett flertal olika material och gängtyper.

Åtdragningsmoment stoppskruvar

M4 skruv 2,5 Nm M8 skruv 18 Nm

M5 skruv 5 Nm M10 skruv 36 Nm

M6 skruv 8 Nm

NOTERAS! Stoppskruvarna får EJ röras när muttern ej är monterad på axel.

Tillbehör

Relaterade produkter

TechKnow - kunskap, kundcase och företagsnytt

Sammanslagning med Lagermetall AB i Örebro

Företagsnytt

Guide för rullager

Varianter	Axiell last max	b+h	Bredd C	Diameter B	Gänga inre A	Lossningsmoment	Stoppskruv	Ytterdiameter D
Art.nr. LRP20.150 Kopierad :-)	48861 N	5x2	16 mm	37 mm	20x1,5	155 Nm	2xM8	42 mm
Art.nr. LRP22.150 Kopierad :-)	56997 N	5x2	16 mm	39 mm	22x1,5	180 Nm	2xM8	44 mm
Art.nr. LRP25.150 Kopierad :-)	68558 N	5x2	16 mm	42 mm	25x1,5	210 Nm	2xM8	47 mm
Art.nr. LRP30.150 Kopierad :-)	91109 N	5x2	16 mm	47 mm	30x1,5	235 Nm	2xM8	52 mm
Art.nr. LRP32.150 Kopierad :-)	101813 N	5x2	16 mm	50 mm	32x1,5	260 Nm	2xM8	55 mm
Art.nr. LRP35.150 Kopierad :-)	116513 N	5x2	16 mm	55 mm	35x1,5	300 Nm	2xM8	60 mm
Art.nr. LRP38.150 Kopierad :-)	126786 N	5x2	16 mm	57 mm	38x1,5	330 Nm	2xM8	62 mm
LÅSMUTTER M40X1,50 HEAVY Art.nr. LRP40.150 Kopierad :-)	139203 N	6x2,5	16 mm	59 mm	40x1,5	375 Nm	2xM8	65 mm
Art.nr. LRP42.150 Kopierad :-)	146337 N	6x2,5	16 mm	62 mm	42x1,5	420 Nm	2xM8	68 mm
Art.nr. LRP45.150 Kopierad :-)	163319 N	6x2,5	16 mm	64 mm	45x1,5	470 Nm	2xM8	70 mm
LÅSMUTTER M50X1,50 HEAVY Art.nr. LRP50.150 Kopierad :-)	290849 N	6x2,5	28 mm	66 mm	50x1,5	1200 Nm	4xM8	72 mm
LÅSMUTTER M55X1,50 HEAVY Art.nr. LRP55.150 Kopierad :-)	327796 N	7x3	28 mm	71 mm	55x1,5	1530 Nm	4xM8	78 mm
Art.nr. LRP55.200 Kopierad :-)	297488 N	7x3	28 mm	71 mm	55x2	1550 Nm	4xM8	78 mm
Art.nr. LRP60.150 Kopierad :-)	358134 N	7x3	28 mm	76 mm	60x1,5	1590 Nm	4xM8	83 mm
Art.nr. LRP60.200 Kopierad :-)	330268 N	7x3	28 mm	76 mm	60x2	1600 Nm	4xM8	83 mm
LÅSMUTTER M65X1,50 HEAVY Art.nr. LRP65.150 Kopierad :-)	402859 N	7x3	28 mm	81 mm	65x1,5	1680 Nm	4xM8	88 mm
LÅSMUTTER M65X2,00 HEAVY Art.nr. LRP65.200 Kopierad :-)	358400 N	7x3	28 mm	81 mm	65x2	1690 Nm	4xM8	88 mm
Art.nr. LRP70.150 Kopierad :-)	440525 N	8x3,5	28 mm	88 mm	70x1,5	1760 Nm	4xM8	96 mm
Art.nr. LRP70.200 Kopierad :-)	407345 N	8x3,5	28 mm	88 mm	70x2	1770 Nm	4xM8	96 mm
Art.nr. LRP75.150 Kopierad :-)	482416 N	8x3,5	28 mm	96 mm	75x1,5	1840 Nm	4xM8	104 mm
Art.nr. LRP75.200 Kopierad :-)	446561 N	8x3,5	28 mm	96 mm	75x2	1850 Nm	4xM8	104 mm
Art.nr. LRP80.200 Kopierad :-)	558080 N	8x3,5	32 mm	102 mm	80x2	2500 Nm	4xM10	110 mm
Art.nr. LRP85.200 Kopierad :-)	606075 N	8x3,5	32 mm	107 mm	85x2	2700 Nm	4xM10	115 mm
Art.nr. LRP90.150 Kopierad :-)	666863 N	10x4	32 mm	111 mm	90x1,5	2850 Nm	4xM10	120 mm
Art.nr. LRP90.200 Kopierad :-)	651140 N	10x4	32 mm	111 mm	90x2	2860 Nm	4xM10	120 mm
Art.nr. LRP95.200 Kopierad :-)	687844 N	10x4	32 mm	116 mm	95x2	3000 Nm	4xM10	125 mm
LÅSMUTTER M110X2,00 HEAVY Art.nr. LRP100.200 Kopierad :-)	734407 N	10x4	32 mm	121 mm	100x2	3150 Nm	4xM10	130 mm
Art.nr. LRP105.200 Kopierad :-)	776789 N	12x5	32 mm	124 mm	105x2	3320 Nm	4xM10	135 mm
Art.nr. LRP110.200 Kopierad :-)	825099 N	12x5	32 mm	127 mm	110x2	3480 Nm	4xM10	138 mm
Art.nr. LRP115.200 Kopierad :-)	868730 N	12x5	32 mm	134 mm	115x2	3720 Nm	4xM10	145 mm
Art.nr. LRP120.200 Kopierad :-)	912861 N	12x5	32 mm	137 mm	120x2	3840 Nm	4xM10	148 mm
Art.nr. LRP125.200 Kopierad :-)	957491 N	12x5	32 mm	144 mm	125x2	4000 Nm	4xM10	155 mm
Art.nr. LRP130.200 Kopierad :-)	1002620 N	12x5	32 mm	147 mm	130x2	4000 Nm	4xM10	158 mm
Art.nr. LRP135.200 Kopierad :-)	1048248 N	14x6	32 mm	152 mm	135x2	4000 Nm	4xM10	165 mm
Art.nr. LRP140.200 Kopierad :-)	1087450 N	14x6	32 mm	155 mm	140x2	4000 Nm	4xM10	168 mm
Art.nr. LRP145.200 Kopierad :-)	1133828 N	14x6	32 mm	162 mm	145x2	4000 Nm	4xM10	175 mm
Art.nr. LRP150.200 Kopierad :-)	1180705 N	14x6	32 mm	165 mm	150x2	4000 Nm	4xM10	178 mm
Art.nr. LRP155.300 Kopierad :-)	1184672 N	14x6	32 mm	172 mm	155x3	4000 Nm	4xM10	185 mm
Art.nr. LRP160.300 Kopierad :-)	1231267 N	14x6	32 mm	175 mm	160x3	4000 Nm	4xM10	188 mm
Art.nr. LRP165.300 Kopierad :-)	1278361 N	14x6	32 mm	182 mm	165x3	4000 Nm	4xM10	195 mm
Art.nr. LRP170.300 Kopierad :-)	1325955 N	14x6	32 mm	185 mm	170x3	4000 Nm	4xM10	198 mm
Art.nr. LRP180.300 Kopierad :-)	1413749 N	14x6	32 mm	197 mm	180x3	4000 Nm	4xM10	210 mm
Art.nr. LRP190.300 Kopierad :-)	1493151 N	14x6	32 mm	207 mm	190x3	4000 Nm	4xM10	220 mm
Art.nr. LRP200.300 Kopierad :-)	1582443 N	14x6	32 mm	217 mm	200x3	4000 Nm	4xM10	230 mm
